2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность вентилятора, куб. м /час, max 290
2.2 Уровень шума, дБА, не более
в режиме «фильтрации» («рециркуляции») 57
в режиме «вытяжки» 54
2.3 Номинальное напряжение, В; частота, Гц 220, 50
2.4 Потребляемая мощность, Вт, не более 170
в том числе ламп, Вт 1х40
2.5 Класс защиты II по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
рис. 2
6.3 Режим «вытяжки»:
- присоедините к изделию воздуховод;
- соединение осуществляется с помощью специального пластикового переходника, который Вы найде-
те внутри корпуса изделия;

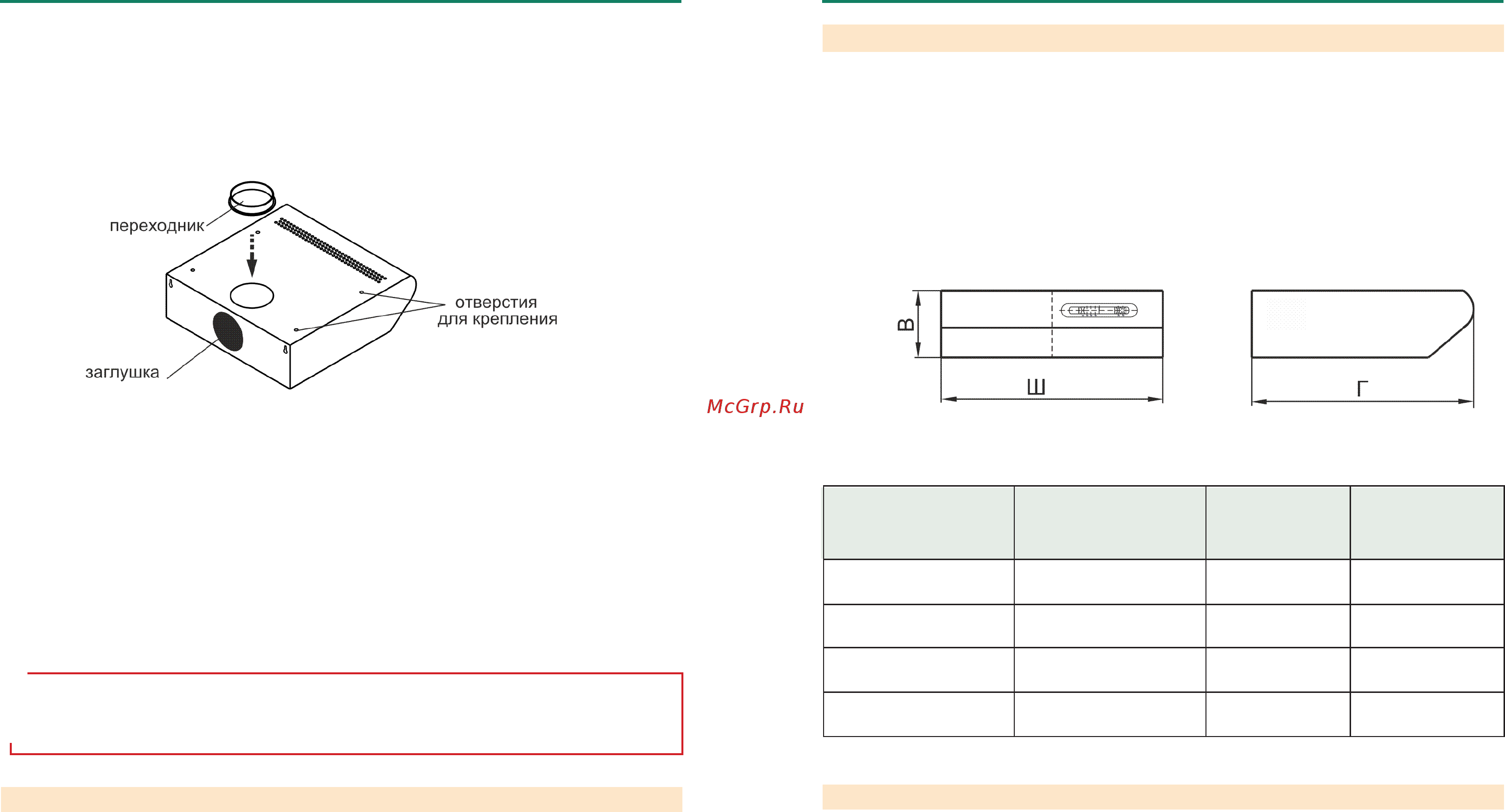

- зафиксируйте переходник в верхнем положении (рис. 6);
- заглушкой (рис.6) закройте отверстие на задней стенке изделия;
- фиксатор (рис.5) должен находиться в положении «вытяжка», положение «А».
ТАБЛИЦА 1
Наименование
Габаритные размеры, мм
ШхГхВ
Масса, кг
(без упаковки)
Тип угольного
фильтра
DAVOLINE 50П-290-П3Л
500х490х150
5,6
Ф-03
DAVOLINE 60П-290-П3Л
600х490х150
6,7
Ф-03
EUROPA 50П-290-П3Л
500х490х150
5,6
Ф-03
EUROPA 60П-290-П3Л
600х490х150
6,7
Ф-03
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Фильтр угольный 1 шт.
3.3 Лампа накаливания Е14, 40Вт 1 шт.
3.4 Заглушка 1 шт.
3.5 Переходник 1 шт.
3.6 Руководство по эксплуатации 1 шт.
3.7 Упаковка 1 шт.
Возможно присоединение воздуховода к задней стенке кухонной вытяжки, тогда верхнее отверстие зак-
ройте заглушкой, а переходник установите в отверстие на задней стенке.
!
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения
приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного
воздуха.
7.2 Управление вытяжкой производится при помощи ползункового переключателя .
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты
соответствующие типу стены.
DAVOLINE • EUROPA
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
6.4 Крепление кухонной вытяжки:
- при установке кухонной вытяжки соблюдайте указания п. 1.2 (рис.1);
- разметьте и просверлите четыре отверстия в полке (к которой крепите вытяжку), согласно отверстиям для
крепления на верхней панели корпуса вытяжки(рис.6);
- прикрепите вытяжку к полке;
- на задней стенке вытяжки имеются отверстия для дополнительного крепления к стене;
- соедините вентилятор вытяжки с вентиляционной решеткой полужестким гофрированным воздуховодом
диаметром 120 мм. (при работе в режиме «вытяжка»).
