Elikor Эпсилон 50 Black/Gold [5/6] Технические данные

• 8 •

• 5 •

ТАБЛИЦА 2

рис. 5

рис. 6

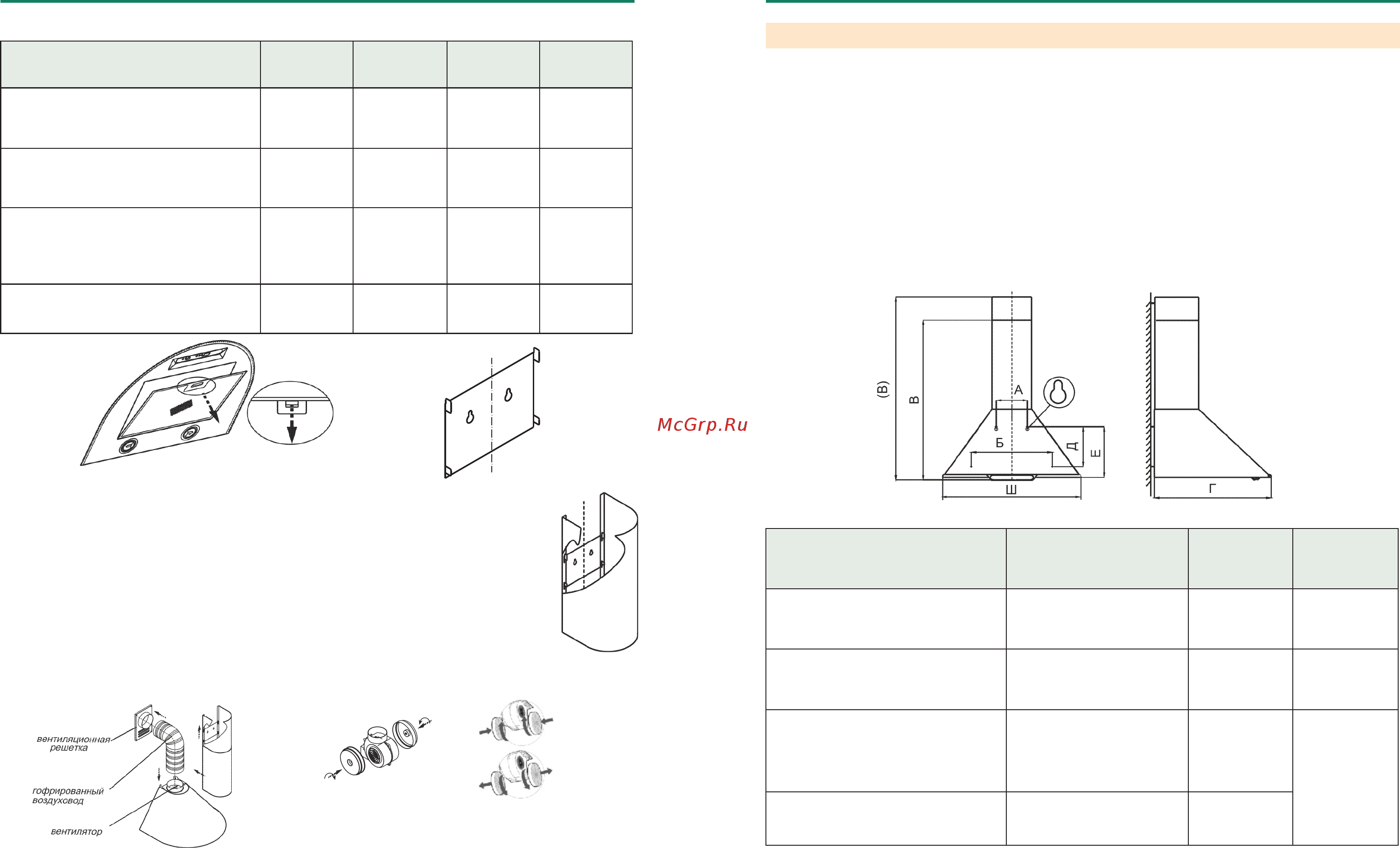

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

В - высота вытяжки с нижней фальштрубой

(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой.

рис. 2

Верхнюю фальштрубу предварительно навесьте на кронштейн (рис. 5) и выдвиньте на нужную

высоту.

Разметьте центры отверстий для крепления верхней фальштрубы с кронштейном (рис.6).

Снимите фальштрубы и просверлите два отверстия для установки дюбелей Ø8х40мм и

забейте их. Вверните два винта.

6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляцион-

ной решеткой полужестким гофрированным воздуховодом (рис. 7) или установите на

вентилятор угольные фильтры*.

Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора путем легкого

2.1 Воздухопроизводительность вентилятора, куб м /час, max 430, 650*

2.2 Уровень шума, дБА, не более 60

2.3 Номинальное напряжение, В; частота, Гц 220; 50

2.4 Номинальное напряжение галогенных ламп, В 12

2.5 Потребляемая мощность, Вт, не более 200, 230**

в том числе ламп, Вт 2х20 или 2х40**

2.6 Класс защиты II по ГОСТ МЭК 335-1

2.7 Степень защиты от влаги обычное исполнение

2.8 Режим работы продолжительный

2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
