Elikor Гранат GLASS S4 60Н-700-Э4Г Inox/Black [5/6] Технические данные

• 8 •

• 5 •

рис. 5

рис. 6

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

3 КОМПЛЕКТНОСТЬ

рис. 2

3.1 Кухонная вытяжка 1 шт.

3.2 Фальштруба верхняя 1 шт.

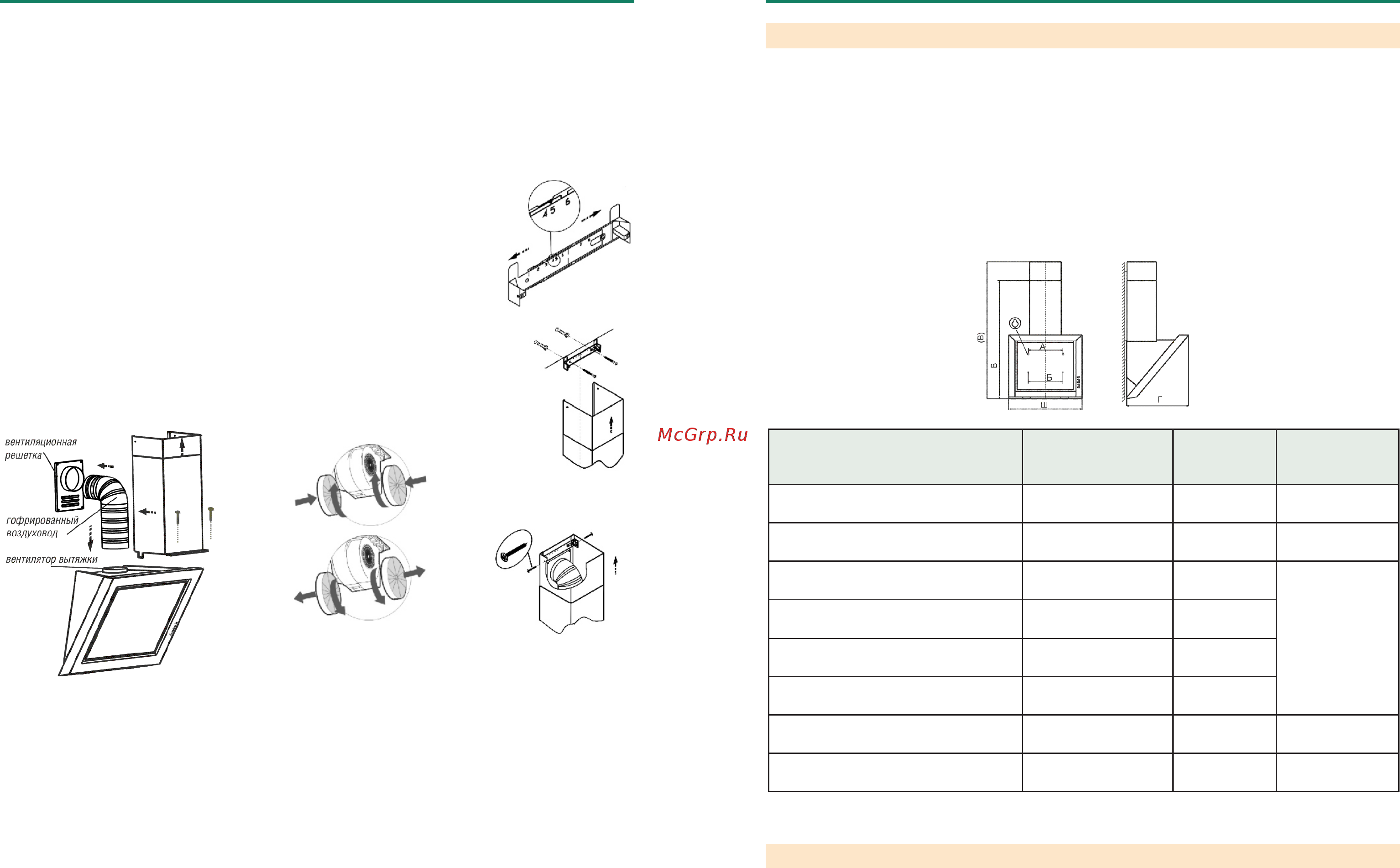

6.2 Крепление кронштейна к стене:

- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный

размер (равный ширине верхней фальштрубы). Увеличьте размер кронштейна (если

это необходимо) и установите фиксатор напротив цифры 5 (см. рис. 5)

- установите на кухонную вытяжку комплект из двух телескопических фальштруб;

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-

- прикрепите кронштейн к стене винтами.

рис. 7

рис. 8

6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой

воздуховодом (рис. 7) или установите на вентилятор угольные фильтры, если они предусмотрены. Угольные

фильтры устанавливаются на защитные решетки корпуса вентилятора (рис. 7А). Проверьте свободный ход

антивозвратного клапана вентилятора при установке воздуховода.

6.4 Установка фальштруб (рис.7).

На нижней фальштрубе имеются специальные «ушки», которые необходимо направить в пазы, располо-

женные на верхней панели вытяжки. Затем нижнюю фальштрубу необходимо зафиксировать двумя самона-

2.1 Воздухопроизводительность вентилятора, м /час, max 1000, 700*

2.2 Уровень шума, дБА., не более 62, 58*

2.3 Номинальное напряжение, В, частота, Гц 220,50

2.4 Номинальное напряжение галогенных ламп, В 12

2.5 Потребляемая мощность, Вт, не более 260, 225*

в том числе ламп, Вт 2х20

2.6 Класс защиты I по ГОСТ МЭК 335-1

2.7 Степень защиты от влаги обычное исполнение

2.8 Режим работы продолжительный

2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150

- разметьте по шаблону отверстия для крепления кухонной вытяжки;

- вверните два самонарезающих винта 6х50 мм (размер «А», рис. 2);

- навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-

нарезающими винтами 6х50 мм (размер Б, рис. 2);

- установите фильтр на место;

- закройте панель вручную до упора в защелку. (При повторном нажатии на откидную панель, защелка

открывается.)
