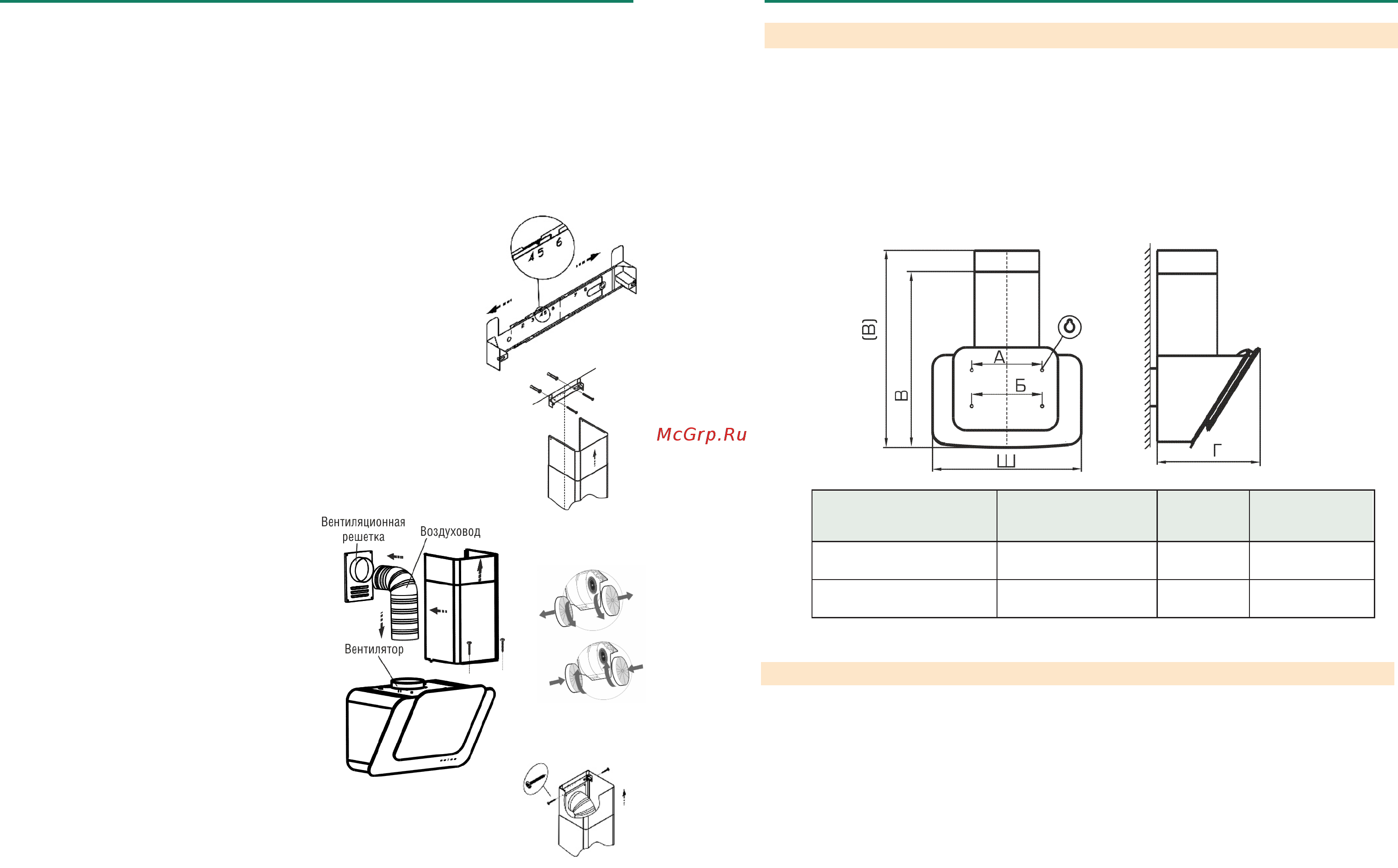

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
3 КОМПЛЕКТНОСТЬ
2.1 Воздухопроизводительность вентилятора,куб. м/час, max 1000
2.2 Уровень шума, дБА., не более 62
2.3 Номинальное напряжение, В, частота, Гц 220,50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 260
в том числе ламп, Вт 2х20
2.6 Класс защиты I по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для фальштрубы 1 шт.
3.5 Крепежные изделия:
винт самонарезающий 3,5х11 4 шт.
винт самонарезающий 4,2х41 2 шт.
винт самонарезающий 6х50 4 шт.
дюбель пластмассовый Ø8х40 2 шт.
дюбель пластмассовый Ø10х50 4 шт.
3.6 Руководство по эксплуатации 1 шт.
3.7 Монтажный шаблон 1 шт.
3.8 Упаковка 1 шт.
.
6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи монтажного шаблона:
- всегда устанавливайте вытяжку над центральной частью варочной панели;
- разметьте линию установки нижней части вытяжки над плитой (рис.1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки;
- совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с горизонтальной лини-
ей над плитой, размеченной ранее;
- совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;
- по шаблону разметьте отверстия для крепления вытяжки ;
- просверлите четыре отверстия и забейте в них дюбели Ø10х50 мм;
- вверните два самонарезающих винта 6х50 мм (размер А, рис. 2);
- навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-
нарезающими винтами 6х50 мм (размер Б, рис. 2).
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на
нужный размер (равный ширине верхней фальштрубы). Увеличьте размер крон-
штейна (если это необходимо), раздвинув его, и установите фиксатор напротив
цифры 5 (см. рис. 5)
- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонталь-
ную линию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рис. 6;
- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а
верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ø 8 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
6.3 В зависимости от режима эксплуатации вы-
тяжки соедините вентилятор с вентиляционной ре-
шеткой воздуховодом (рис. 7) или установите на вен-
тилятор угольные фильтры. Угольные фильтры
устанавливаются на защитные решетки корпуса вен-
тилятора (рис. 7 А).
Проверьте свободный ход антивозвратного клапа-
на при установке воздуховода.
6.4 Установка фальштруб (рис.7). На нижней
фальштрубе имеются специальные «ушки», которые
необходимо направить в пазы, расположенные на вер-
хней панели вытяжки. Затем нижнюю фальштрубу не-
обходимо зафиксировать двумя самонарезающими
винтами 3,5х11 мм. Выдвиньте верхнюю фальштру-
бу, навесьте ее на кронштейн (рис.8) и закрепите вин-
тами.
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
без упаковки
Тип
угольного фильтра
Кварц 60П-1000-Е4Г
590х450х800(1270)
18,8
Ф-02
Кварц 90П-1000-Е4Г
890х465х805(1275)
23,2
Ф-02
рис. 5
КВАРЦ 60 • КВАРЦ 90
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
рис. 7А
