Elikor Сигма 60 Anthracite/Bronze [5/6] Технические данные

Elikor Сигма 60 Anthracite/Bronze [5/6] Технические данные

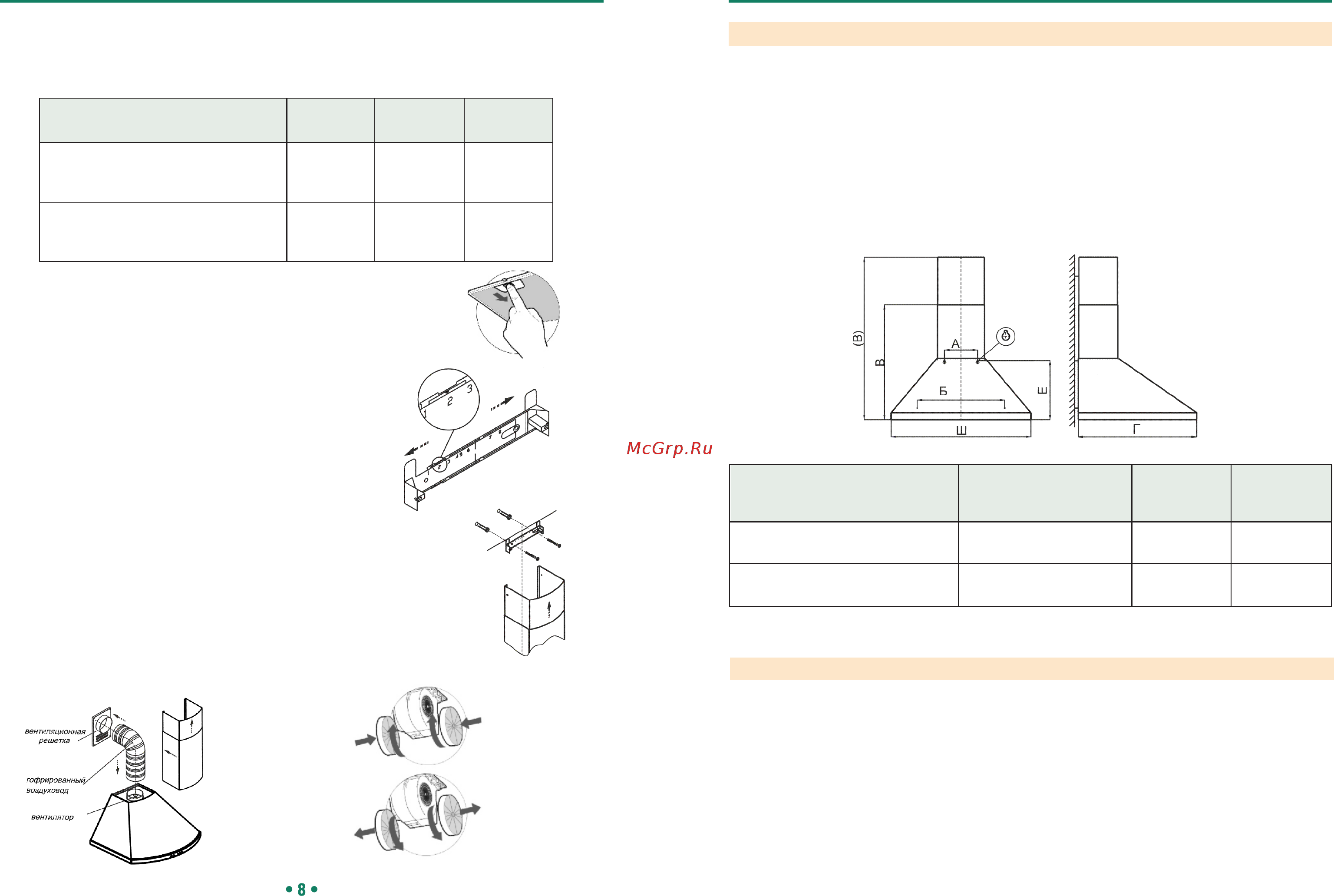

• 5 •
рис. 5
рис. 6
рис. 4
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
Наименование
Габаритные размеры, мм
ШхГхВ(В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Грека 60Н-650-К3Л
590х460х655 (1035)
8,3
Ф-02 (2шт)
Сигма 60Н(П)-650-К3Г
595х505х665 (1045)
8,5
Ф-02 (2шт)
В - высота вытяжки с нижней фальштрубой
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой.
рис. 2
ТАБЛИЦА 2
Наименование
А(мм)
Б(мм)
Е(мм)
Грека 60Н-650-К3Л
175
350
300
Сигма 60Н-650-К3Г
Сигма 60П-650-К3Г
175
350
305
рис. 8
рис. 7
2.1 Воздухопроизводительность вентилятора, куб.м /час, max 650
2.2 Уровень шума, дБА, не более 60
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200, 230*
в том числе ламп, Вт 2х20 или 2х40
2.6 Класс защиты II по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для крепления фальштрубы 1 шт.
3.5* Лампа накаливания Е14, 40Вт 2 шт.
3.6 Крепежные изделия:
винт самонарезающий 4,2х41 6 шт.
дюбель пластмассовый Ø8х40 6 шт.
3.7 Руководство по эксплуатации 1 шт.
3.8 Упаковка 1 шт.
.
.
.
ГРЕКА • СИГМА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
*- для вытяжек с лампами накаливания
* - для вытяжек с лампами накаливания
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40мм и забейте их;
- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (размер «Б»)*;
- установите фильтры.
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выста-
вить его на нужный размер (равный ширине верхней фальштрубы).
- увеличьте размер кронштейна (если это необходимо), раздвинув
его, и установите фиксатор напротив цифры 2 (см рис. 5).
- установите на кухонную вытяжку комплект из двух телескопичес-
ких фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите го-
ризонтальную линию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией вы-
тяжки, а верхний край с проведенной ранее горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна,
- просверлите два отверстия Ø 8х40мм и забейте дюбели;
- прикрепите кронштейн к стене самонарезающими винтами.
6.3. В зависимости от режима эксплуатации кухонной вытяжки сое-
дините вентилятор с вентиляционной решеткой полужестким гофри-
рованным воздуховодом (рис. 7) или установите на вентилятор
угольные фильтры (рис.8).
Угольные фильтры устанавливаются на защитные корпуса вентилято-
ра путем легкого нажатия и поворота (рис.8).
Проверьте свободный ход антивозвратного клапана при установке
воздуховода.
6.4. Установите фальштрубы (рис. 7).
