• 8 • • 5 •

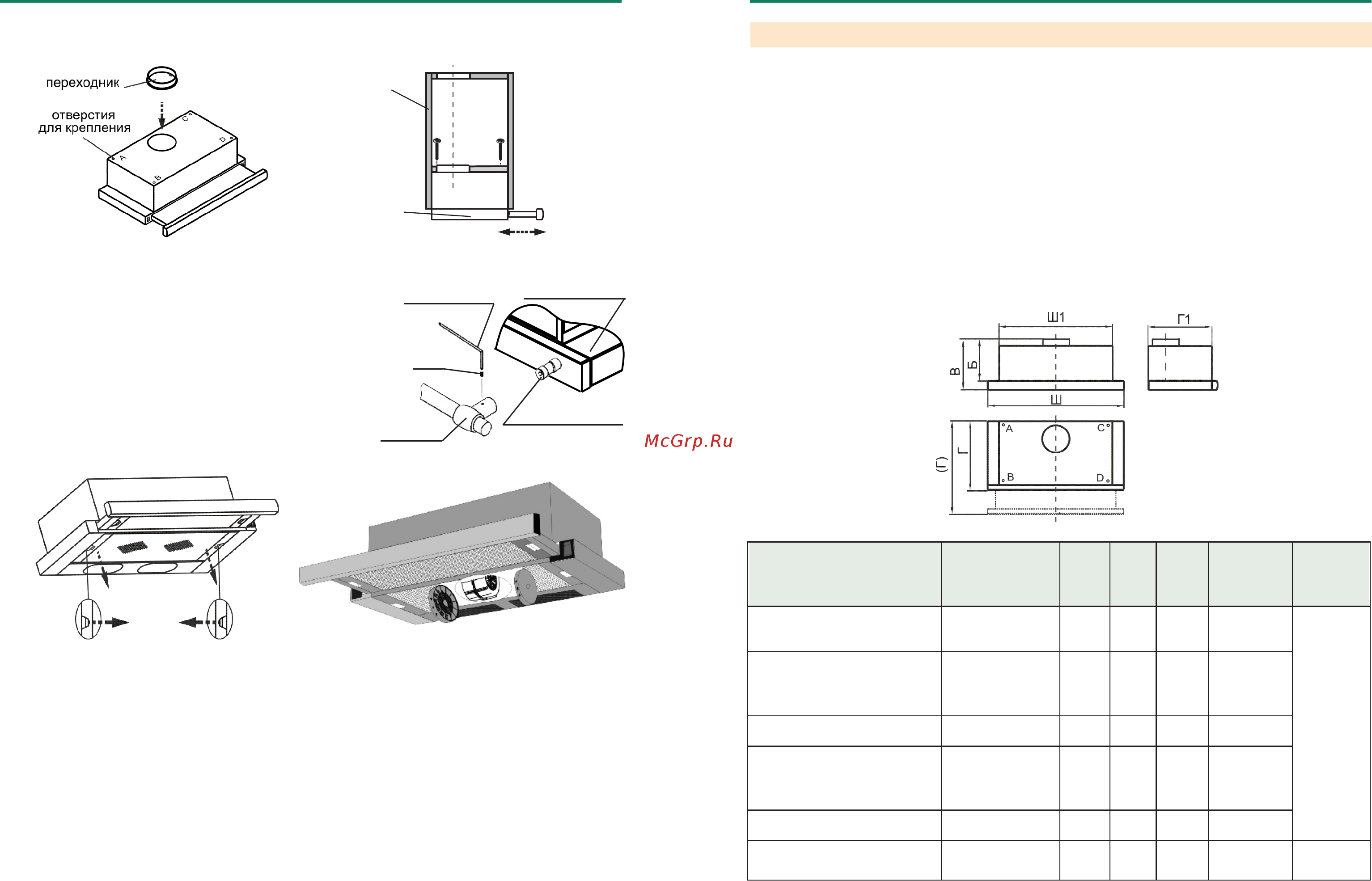

рис. 5
рис. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
(Г) - глубина вытяжки с максимально выдвинутой панелью.
рис. 8
рис. 7
2.1 Воздухопроизводительность, вентилятора куб. м /час, max 400, 700***
в режиме рециркуляции 62
в режиме вытяжки 57, 58***
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 170*, 210**, 225***
в том числе ламп, Вт 2х40 или 2х20
2.6 Класс защиты I***(II)по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
2.2 Уровень шума, дБА, не более .
* - д
* - д
ля вытяжек с галогенными лампами
* ля вытяжек с лампами накаливания
*** - для вытяжки «Интегра S2 60Н-700-В2Г»
Наименование
Габаритные
размеры, мм
ШхГ(Г)хВ
Б
(мм)
Ш1
(мм)
Г1
(мм)
Масса, кг
(без
упаковки)
Тип
угольного
фильтра
Интегра 45П-400-В2Л
Интегра Glass 45Н-400-В2Г
450х310(430)х175
135
350
282
5,0
Ф-05
Интегра 50П(Н)-400-В2Л
Интегра 50П(Н)-400-В2Г
Интегра Glass 50Н-400-В2Г
500х310(430)х175
135
400
282
5,4
Интегра 50П-400-В2Л рейлинг
500х350(470)х175
135
400
282
5,7
Интегра 60П(Н)-400-В2Л
Интегра 60П(Н)-400-В2Г
Интегра Glass 60Н-400-В2Г
600х310(430)х175
135
500
282
5,8
5,8
6,0
Интегра 60П-400-В2Л рейлинг
600х350(470)х175
135
500
282
6,2
Интегра S2 60Н-700-В2Г
600х305(430)х305
265
500
282
7,3
Ф-02
рис. 2
- вытяжку прикрутите самонарезающими винтами 4.2х41мм, входящими в комплект поставки;
- выдвижная панель при движении не должна задевать за переднюю панель полки и царапать ее.
рис. 4
6.4 Для вытяжки “Интегра 50/60П-400-В2Л рейлинг”.
После установки вытяжки, необходимо прикрепить рейлинг рис. 6.
- наденьте трубу с держателем на опоры;
- ключом шестигранником затяните до упора винты, фиксирую-
щие держатель на опоре.
6.5 Режим «рециркуляции«:
- снимите алюминиевый фильтр, для этого нажмите на пружин-
ный замок на фильтре и потяните его вниз и на себя (рис. 7);
- установите два угольных фильтра см. табл.1 и (рис.8), предва-
рительно удалив с них упаковочную пленку;
ключ
шестигранник
опора держателя
держатель
вытяжка
винт
Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора, путем легкого нажатия и
поворота (рис. 8).
Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем очищенный воздух возвра-
щается в помещение.
Очищенный воздух поступает в помещение через переходник или воздуховод.
6.6 Режим «вытяжки»:
- присоедините к изделию полужесткий гофрированный воздуховод диаметром 120 мм. Соединение осу-
ществляется с помощью специального пластикового переходника, который Вы установили ранее.
- выходное отверстие воздуховода при работе в режиме вытяжки подсоедините к вентиляционной решетке.
Для вытяжки Интегра S2 60Н-700-В2Г:
- соедините вентилятор вытяжки с вентиляционной решеткой полужестким гофрированным воздуховодом
диаметром 150мм.
ТАБЛИЦА 1
ИНТЕГРА • ИНТЕГРА GLASS S2• ИНТЕГРА
вытяжка
полка
