- 4 -
3. Описание.
Этот сварочный аппарат, предназначенный для дуговой сварки, представляет собой выпрямитель постоянного
тока с управлением на транзисторной сборке (IGBT) с частотой 33 кГц.
Особенностью данного сварочного аппарата (инвертора) является высокая скорость сварки и точность
регулировки, гарантирующие высококачественную электродную и TIG сварку постоянным и переменным током.
Использование системы «инвертер» позволяет, кроме прочего, значительно уменьшить размеры трансформатора
, а также вес и размеры самого сварочного аппарата, что значительно улучшает условия транспортировки.
Аппарат состоит из отдельных рабочих модулей и модуля управления/контроля, которые расположены на
печатной плате и спроектированы
таким образом, чтобы обеспечить максимальную надежность и минимизировать
время и расходы на техническое обслуживание аппарата.

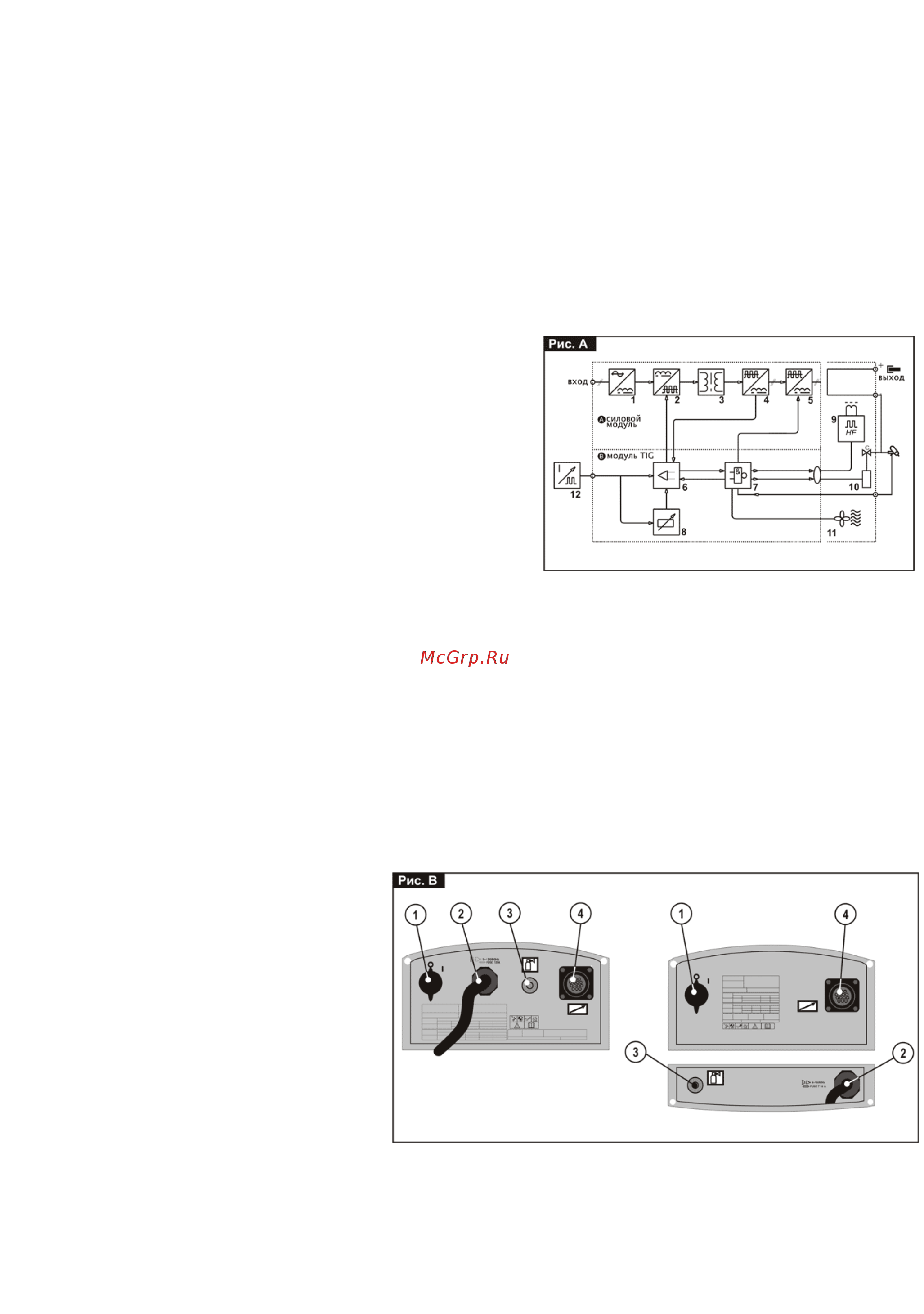

4. Структурная схема.
1. Вход однофазного тока питания, выпрямитель и конденсатор.
2. Транзисторы и управляющий переключающий мост (IGBT): преобразуют напряжение выпрямленного тока цепи в
высокочастотное переменное напряжение (33 кГц) и позволяет регулировать передачу мощности в соотношении
ток/напряжение в соответствии с режимом сварки.
3. Высокочастотный трансформатор: первичная обмотка
питается напряжением, преобразованным блоком 2.
Предназначение трансформатора состоит в том, чтобы
привести в соответствие напряжение и ток к значениям
необходимым для дуговой сварки и кроме того
гальванически разделить ток сварки и основную цепь
питания.
4. Вторичный мост выпрямителя с выпрямляющим
индуктивным сопротивлением: преобразует переменное
напряжение/ток, производимые вторичной обмоткой при
низкой частоте в постоянное напряжение/ток.
5. Управляемый диодный мост и IGBT; преобразует постоянный
ток в переменный для TIG сварки переменным/постоянным
током.
6. Блок электронной регулировки и управления: производит контроль значений сварочного тока и сравнивает их с
данными, установленными пользователем; модулирует импульсы управления ведущего транзистора IGBT,
который и осуществляет управление.
7. Логическая схема управления аппарата: устанавливает сварочные циклы, управляет регулировками и системами
защиты.
8. Дисплей, панель управления и установки режимов.
9. Высокочастотный генератор.
10. Электроклапан подачи защитного газа.
11. Вентилятор охлаждения.
12. Дистанционное управление.
5. Подключение, регулировка и индикация.
5.1. Задняя панель (Рис. B).
1. Выключатель питания О/выключен,
I/включен.
2. Питающий кабель.
3. Разъем подсоединения газового
баллона.
4. Разъем дистанционного управления
(см. Дополнительное оборудование).
