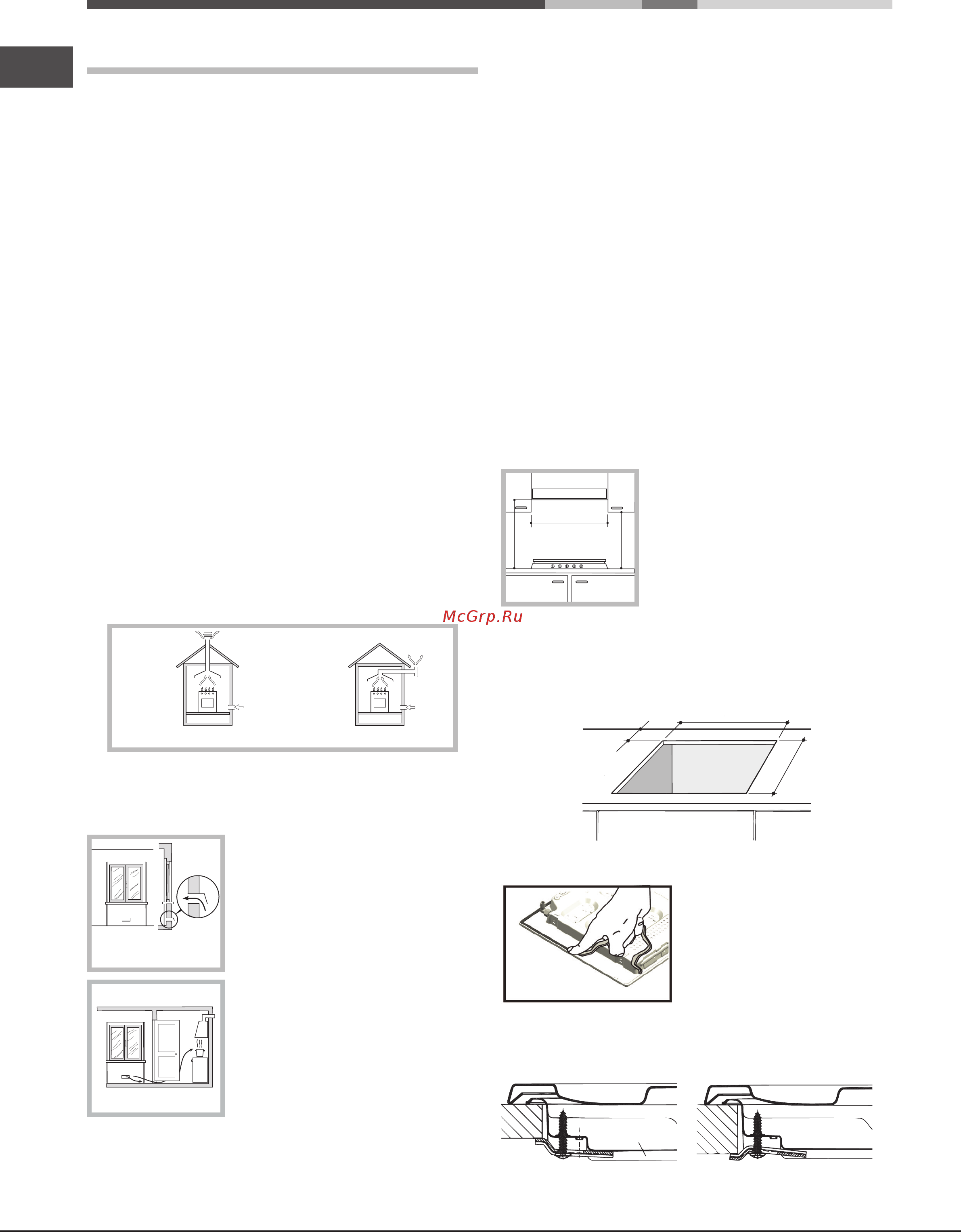

Установка
! Важно сохранить данное руководство для его последующих
консультации. В случае продажи, передачи изделия или при переезде
на новое место жительства необходимо проверить, чтобы руководство
оставалось вместе с изделием, для того чтобы его новый владелец
мог ознакомиться с правилами эксплуатации и с соответствующими
предупреждениями.
! Внимательно прочитайте инструкции: в них содержатся важные
сведения об установке, эксплуатации и безопасности изделия.
Расположение
! Не разрешайте детям играть с упаковочными материалами.
Упаковочные материалы должны быть уничтожены в соответствии
с правилами раздельного сбора мусора (см. Предосторожности и
рекомендации).
! Монтаж изделия производится в соответствии с данными инструкциями
квалифицированными специалистами. Неправильный монтаж изделия
может стать причиной повреждения имущества и причинить ущерб
людям и домашним животным.
Данное изделие может быть установлено и использоваться только в
помещениях с постоянной вентиляциеи в соответствии с положениями
действующих Нормативов. Необходимо соблюдать следующие
требования:
• В помещении должна быть предусмотрена система дымоудаления
в атмосферу, выполненная в виде вытяжного зонта или
электровентилятора, автоматически включающихся каждый раз,
когда включается изделие.
B камин или в дымоход с медным покрытием
(для кухонных устpойств для приготовления пищи)
Нeпосредствeннo
в aтмосфepy
• В помещении должна быть предусмотрена система, обеспечивающая
достаточный приток воздуха для надлежащего горения. Расход
воздуха, необходимого для горения, должен быть не менее 2 м
3
/час
на кВт установленной мощности.
Приток воздуха может обеспечиваться
непосредственно снаружи здания через
воздуховод полезным сечением не менее
100 см
2
и диаметром, исключающим
возможность случаиного засорения.
Или же воздухозабор может
осуществляться из смежных помещении,
оснащенных вентиляционным отверстием,
сообщающимся с улицеи, как описано
выше, при условии, что это не общие зоны
здания, пожароопасные помещения и не
спальни.
• Интенсивное и длительное использование устройства может
потребовать дополнительной вентиляции, например, открытие окна
или более эффективная вентиляция с повышением механической
мощности вытяжки, если она уже существует.
A
Пpимepы вeнтиляциoнных
отвepстий для притокa
вoздyхa для гоpeния
Cмeжное
помещение
Вентилируемое
помещение
Увеличение зазора
между дверъю и полом
• Сжиженный газ пропан-бутан тяжелее воздуха и следовательно
застаивается внизу. По этой причине помещения, в которых
установлены баллоны с СНГ (сжиженным натуральным газом)
должны иметь вентиляционные отверстия внизу, сообщающиеся с
улицеи, для удаления возможных утечек газа. Поэтому баллоны с СПГ
должны быть опорожнены или оставаться частично заполненными;
они не должны размещаться или храниться в подземных помещениях
и хранилищах (подвалах, и т.д.). Следует держать в помещении только
один рабочий баллон, расположенный таким образом, чтобы он не
подвергался прямому воздействию источников тепла (печеи, каминов
и т.д.), которые могут привести к нагреву баллона свыше 50°C.
Встроенный монтаж
Для правильного монтажа варочной панели необходимо соблюдать
следующие меры предосторожности:
• Кухонные элементы, расположенные рядом с кухонной плитой,
высота которых превышает уровень варочной панели, должны
находиться на расстояние не менее 200 мм от края варочной панели.
• Bытяжка должна быть установлена в соответствии с руководством
по эксплуатации вытяжки и в любом случае на высоте не менее 650
мм от кухонного топа (см. рисунок).
• Pасположите навесные шкафы, прилегающие к вытяжке, на высоте
не менее 420 мм от рабочей поверхности кухни (см. рисунок).
Если варочная панель устанавливается
под навесным шкафом, последнии должен
располагаться на высоте не менее 700 мм
от кухонного топа.
• Размеры ниши кухонного элемента должны соответствовать рисунку.
В крепежный комплект входят крепежные крюки для крепления
варочной панели на кухонной рабочей поверхности толщиной от 20
до 40 мм. Для надежного крепления варочной панели рекомендуется
использовать все прилагающиеся крюки.
555 mm
55 mm
475 mm
Перед монтажом снимите решетки и горелки с варочной панели и
переверните ее, следя, чтобы не повредить термопары и свечи.
Установите прилагающиеся
уплотнения по внешнему периметру
варочной панели во избежание
попадания воздуха, влаги и воды
(см. схему).
Для правильной эксплуатации
проверьте, чтобы герметизируемые
поверхности были чистыми, сухими, нежирными.
Схема крепления крюков
Монтаж крюка для опорных Монтаж крюка для опорных
брусков H=20mm брусков H=30mm
600mm min.
420mm min.
650mm min.
12
RU
