- 5 -
панели сварочного аппарата есть соответствующий тумблер.
Сварочный аппарат оборудован:
- электрическим вентилятором для охлаждения элементов конструкции
- термозащитой от перегрева (желтая лампочка)
- высокочастотным генератором с соответствующими системами защиты и внешним управлением для:
а) дуговой сварки TIG/DC без контакта электрода;
б) дуговой и защитной сварки TIG/AC (с синхронизацией напряжения дуги для избежания исчезновения дуги
при сварке легких сплавов).
- помехоустойчивым модулем контроля с внешним управлением следующих функций:
а) выбор способа сварки:
- электродами;
- горелкой TIG (2 нажатия кнопки);
- горелкой TIG ВКЛ-ВЫКЛ/ВКЛ-ВЫКЛ (4 нажатия кнопки).
б) выбор применения высокой частоты:
- выключена;
- высокочастотная сварка (DC) с автоматическим отключением при установление дуги;
- автоматическая высокочастотная сварка переменным током.
в) выбор электроуправления подачи газа:
- предварительная подача газа с регулировкой времени потенциометром;
- последующая подача газа с регулировкой времени потенциометром.
г) управляющий синхронизацией контактор с предварительной установкой.
- основным кабелем с характеристиками соответствующими мощности установки;
- рабочим кабелем с клеммой;
- горелкой TIG, оборудованной соответствующими принадлежностями, трубкой подачи газа, кнопкой управления,
и быстроразъемным соединением (по заказу с водным охлаждением)
- манометром подачи газа со счетчиком;
- кабелем с зажимом для электродной сварки.
4. Общие правила сварки TIG.
Сварка TIG производится дугой образующейся между вольфрамовым электродом и рабочей поверхностью.
Высокая температура сварки (7000°C) сжигает все шлаки и позволяет обеспечить сварку высокого качества.
Вольфрамовый электрод, вставленный в горелку, предназначен для обеспечения:
- Передачи сварочного тока
- Защиты самого электрода и сварного расплава от окисления потоком инертного газа (Аргон), протекающего
вокруг электрода и через керамический наконечник горелки.

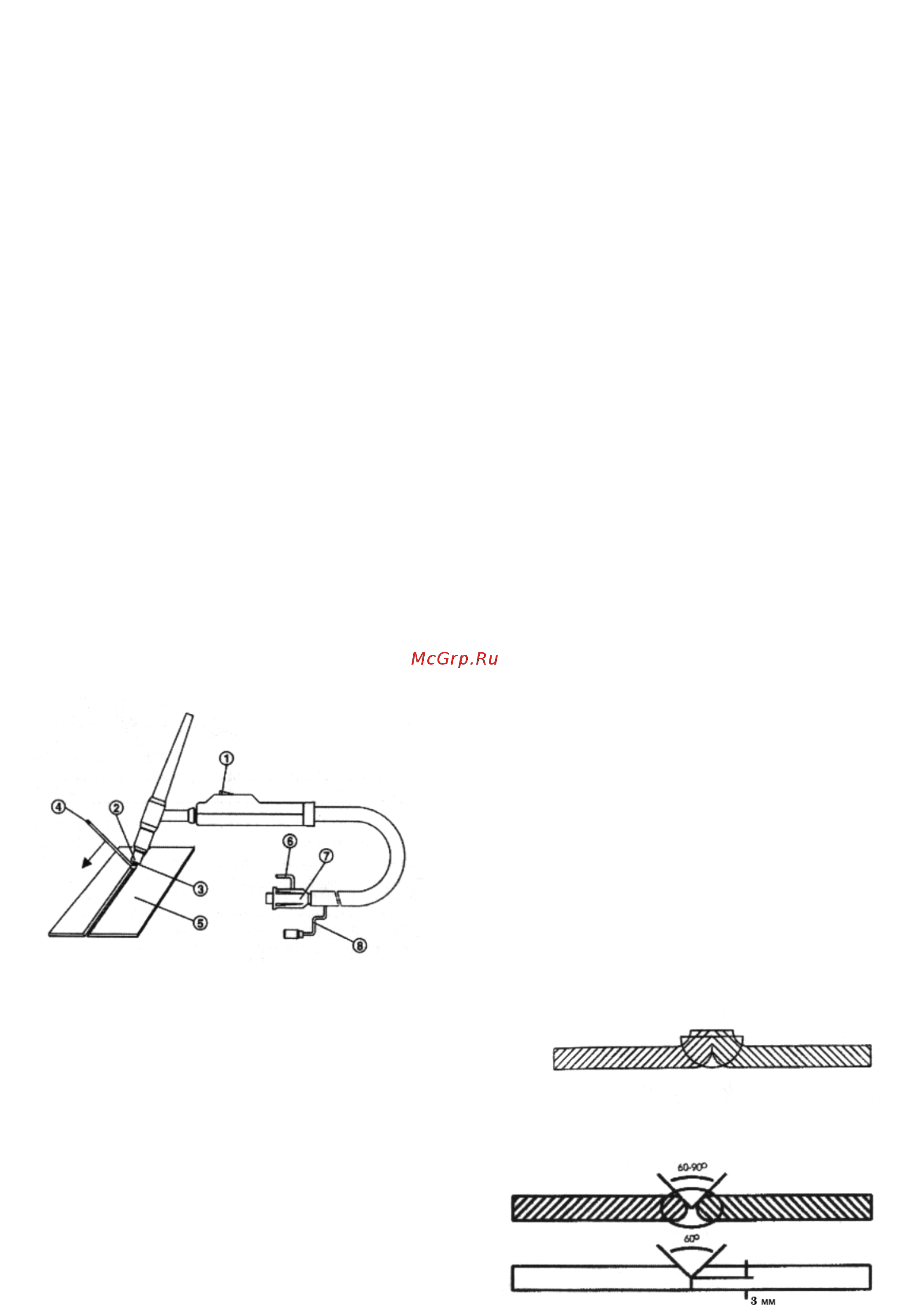

TIG СВАРКА (Рис. А)
Сварка производится путем расплавления краев обрабатываемых поверхностей без подачи дополнительных
материалов (на тонких свариваемых поверхностях до 1 мм).
1 – Кнопка ВКЛ
2 – Наконечник
3 – Электрод
4 – Присадочный пруток
5 – Рабочая поверхность
6 – Подача газа
7 – Подача тока
8 – Кабель управления
СВАРКА C ПРУТКОМ (Рис. В)
При большей толщине материала необходимо использовать
присадочный пруток того же состава как и основной материал. Они
должны быть аналогичного диаметра, кромки должны быть
соответственно подготовлены.
СВАРКА С ЗАВОРАЧИВАНИЕМ КРАЯ С/БЕЗ ПРИСАДОЧНОГО ПРУТКА (Рис. С)
Для качественной сварки необходимо, чтобы рабочая
поверхность была аккуратно очищена, не имела окиси, масла,
смазки, растворителей и т.п.
Необходимо заострить ось вольфрамового электрода на
станке или при помощи точильного камня, так чтобы рабочий
конец электрода имел концентрическую форму и был хорошо
закреплен во избежание отклонений дуги. Это необходимо
делать периодически по мере износа и выработки, или в случае
сильного загрязнения, окисления или деформации электрода.
Рис. А
