Раздел
16
Ru
Установка
Установка
• Закрепите все провода кабельными
зажимами или изолентой. Не оставляйте
оголенные провода.
• Не св е рлите отверстий в отсеке
двигателя для подключения желтого
ка б ел я д и сп л е я к ак к у м ул я то р у
автомобиля. Вибрация двигателя может
вызвать раз ру шен ие изоляции на
проводах, идущих из кабины в отсек
двигателя. Закрепляйте провода в этом
месте особенно тщательно.
• Не допускайте наматывания провода
микрофона вокруг колонки рулевого
управления или рычага переключения
передач. Это очень опасно! Установите
это устройство таким образом, чтобы
оно не затрудняло вождение.
• Убедитесь, что кабели не касаются
движущихс я частей авто м о б и л я ,
например, механизма переключения
передач, стояночного тормоза или
механизма регулировки положения
сидения.
• Не закорачивайте никакие кабели. Это
может вызвать неисправность цепи
защиты.
• Используйте громкоговорители на более
50 Вт (выходная мощность) и от 4 Ω до
8 Ω (сопротивление). Не используйте
громкоговорители сопротивлением от 1
Ω до 3 Ω с данным устройством.

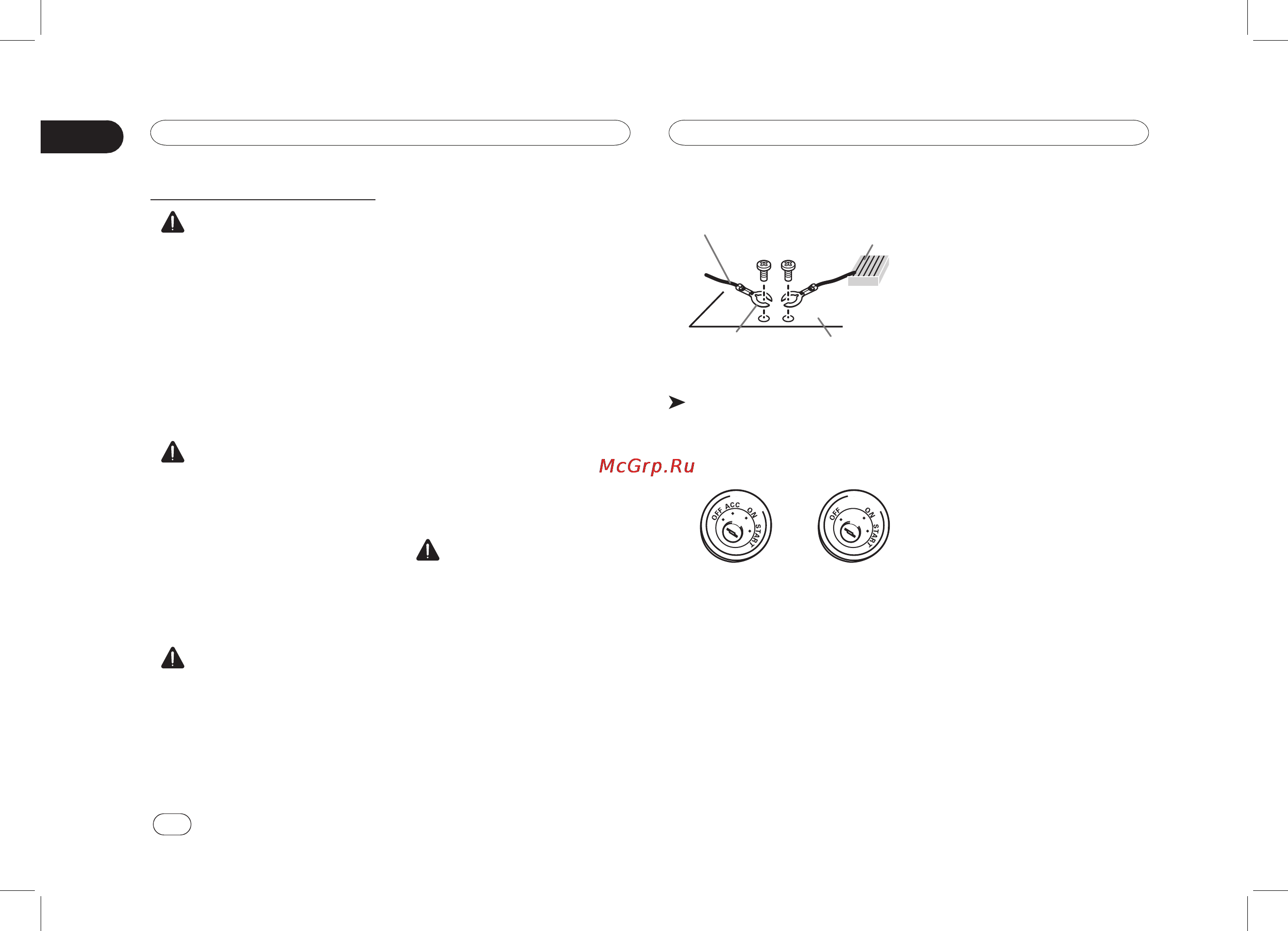

• Черный кабель является заземляющим.
При установке данного устройства или
усилителя мощности (приобретается
отде л ьн о ) н е обхо д и м о сн а ч а ла
подсоединить провод заземления.
Убедитесь, что провод заземления
должн ым о браз ом п одсоединен к
металлической детали кузова. Провод
зазе м ления ус и лите ля мощност и
долж е н монтироваться отдельно
от заземления данного или любого
другого устройства и с использованием
отдельных винтов. Ослабление затяжки
или выпадение винта крепления может
стать причиной пожара, задымления
или сбоя в работе устройства.
*1
Провод заземления
Прочие устройства
(другие электронные
устройства в автомобиле)
Металлические
части кузова
УСИЛИТЕЛЬ
МОЩНОСТИ
• Данное устройство не может быть
установлено в транспортном средстве,
в ко торо м дл я кл ю ч а за ж и га н и я
не предусмотрено положение ACC
(аксессуары).
Положение ACC Положения ACC нет
• Эксплуатация данного устройства в
условиях, отличных от описанных ниже,
может привести к пожару или сбою в
работе устройства.
— Тр а н с п о р т н ы е с р е д с т в а с
12-вольтовым аккумулятором и
заз емлением отриц атель ного
полюса.
— Громкоговорители мощностью
50 Вт (выходная мощ ность) и
сопротивлением от 4 до 8 Ом.
• Во избежание короткого замыкания,
п е р е г р е в а и л и н е и с п р а в н о с т е й
обязательно соблюдайте следующие
указания.
— Перед установк ой отк люч и те
о т р и ц а т е л ь н у ю к л е м м у
аккумулятора.
— Закрепите провода при помощи
з а ж и м о в и л и и з о л я ц и о н н о й
лен ты. Для з ащиты проводки
з а и з о л и р у й т е п р о в о д а в
местах их соприкос новения с
металлическими деталями.
— Разместите все кабели в удалении
от подвижных деталей, таких как
рычаг переключения передач и
направляющие сидений.
— Разместите все кабели в удалении
от нагревающихся деталей, таких
как решетка обогревателя.
— Запрещается подключать желтый
провод дисплея к аккумуляторной
б а т а р е е а в т о м о б и ля ч ер е з
сверленое отверстие в отсеке
двигателя.
— И з о л и р у й т е к о н ц ы в с ех н е
п о д к л ю ч е н н ы х к а б е л е й
изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со
шнура питания данного устройства
с целью подачи питания на другое
устройство. Допустимая нагрузка
кабеля по току ограничена.
— Исп ользуйте предохра нитель
указанного номинала.
— З а п р е щ а е т с я н а п р я м у ю
заземлять отрицательный вывод
громкоговорителя.
— Запрещается связывать вместе
отрицательные кабели нескольких
громкоговорителей.
• П р и в к л ю ч е н н о м у с т р о й с т в е
управляющие сигналы передаются по
сине-белому кабелю. Подключите этот
кабель к пульту ДУ внешнего усилителя
мощности или управляющей клемме
реле автомобильной антенны (не более
300 мА, 12 В пост. тока).
Е с л и а в т о м о б и л ь о б о р у д о в а н
встроенной в оконное стекло антенной,
подключите провод к клемме питания
усилителя антенны.
• Запрещается подключать сине-белый
кабель к клемме питания внешнего
усилителя мощности.
• В о и з б е ж а н и е п о в р е ж д е н и я
устройства и получения травм, а также
возможного нарушения действующего
з а ко н о д ател ь с т в а з а п р е щ а е т с я
просмотр видео на передних сиденьях,
к о гд а а в т о м о би л ь н а х о д и т с я в
движении.
• В некотор ы х странах или штатах
просмотр изображений на дисплее
в н у т р и тр а н с п о рт н ого с р е дс т в а
д а же п а с с а ж и р а м и м о же т бы т ь
проти возаконным. Так ие правил а
должны соблюдаться везде, где они
приняты.
С В Е Т Л О - З Е Л Е Н Ы Й П Р О В О Д У
РАЗЪЕМА ПИТАНИЯ ПРЕДНАЗНАЧЕН
Д Л Я КОНТ Р ОЛ Я З А С О С ТОЯ Н И Е М
П А Р К О В К И И Д О Л Ж Е Н Б Ы Т Ь
ПОДС О Е ДИ Н Е Н К ВЫК Л Ю Ч АТ Е Л Ю
С Т О Я Н О Ч Н О Г О Т О Р М О З А С О
СТОР О Н Ы ИСТО Ч Н И К А П И ТА Н И Я .
НЕПРАВИЛЬНОЕ ПОДСОЕДИНЕНИЕ ИЛИ
ИСПОЛЬЗОВАНИЕ ДАННОГО ПРОВОДА
М О Ж Е Т Я В ЛЯ Т Ь С Я НА Р У Ш Е Н И Е М
ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА
И МОЖЕТ СТАТЬ ПРИЧИНОЙ СЕРЬЕЗНЫХ
ТРАВМ ИЛИ УЩЕРБА ИМУЩЕСТВУ.
• Компания PIONEER не рекомендует
проводить установку и обслуживание
дисплея самостоятельно. При этом
возможно поражение электрическим
током и прочие риски.
Для установки или обслуживание
дисплея обращайтесь к техническим
с п е ц и а л и с т а м , а в т о ри з о в а н н ы м
компанией Pioneer.
