Liebherr BP 2850-20 [10/22] Перестановка нижних опорных частей

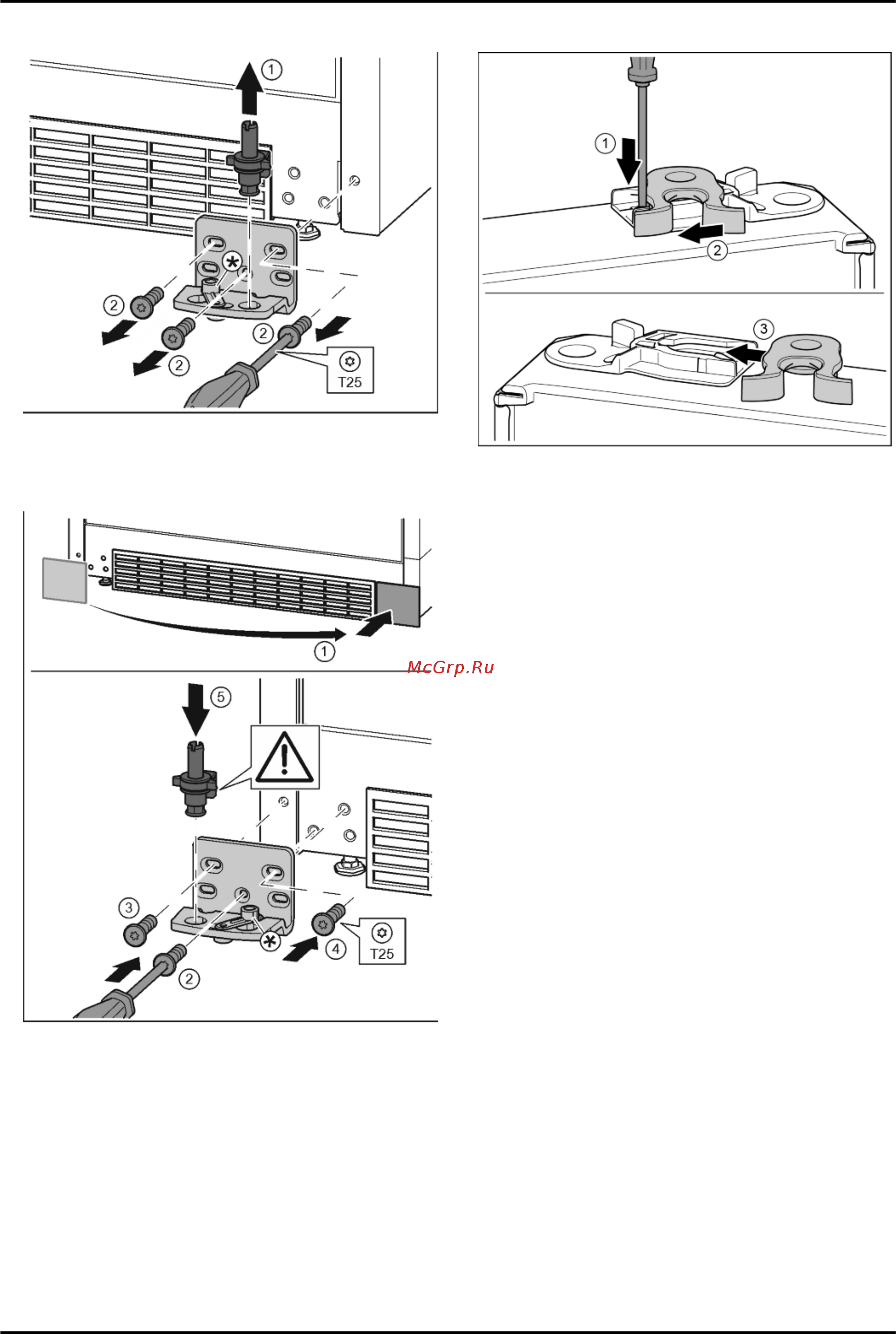

4.3.4 Перестановка нижних опорных частей

Fig. 14

Опорный палец полностью извлечь движением вверх.

Fig. 14 (1)

Открутить винты отверткой Т25 и снять опорный крон-

штейн.

Fig. 14 (2)

Fig. 15

Снять крышку и поставить с другой стороны.

Fig. 15 (1)

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 15 (2)

Затянуть винты 3 и 4.

Fig. 15 (3, 4)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 15 (5)

4.3.5 Перестановка опорных деталей двери

Fig. 16

Нижняя сторона двери смотрит вверх: повернуть дверь.

Нажать накладку шлицевой отверткой вниз.

Fig. 16 (1)

Запорный крючок вывести из направляющей.

Fig. 16 (2)

Запорный крючок вставить в направляющую с другой

стороны.

Fig. 16 (3)

Верхняя сторона двери смотрит вверх: повернуть дверь.

Ввод в работу

10 * Наличие в зависимости от модели и комплектации
