8
через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей. Удлинительный
провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку, совместимую с
электрической вилкой вашего станка.

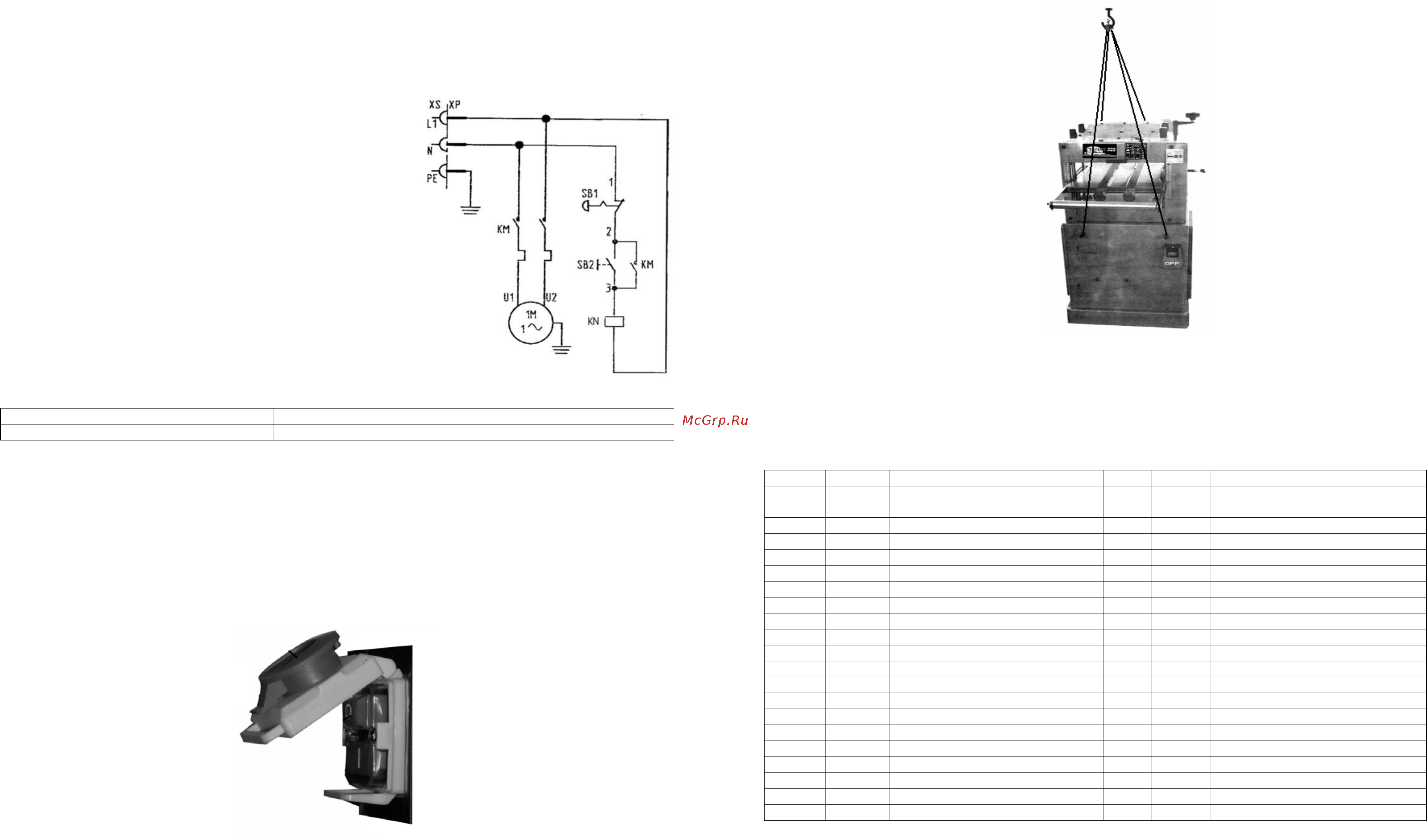

Электрическая схема подключения станка «Корвет 222»
ВНИМАНИЕ: ПОДКЛЮЧЕНИЕ СТАНКА ПРОИЗВОДИТСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ!
8.3. Описание работы электрической схемы станка
8.3.1. Станок подключается к розетке сети 220В, 50Гц при помощи
вилки с заземляющим контактом. Перед подключением
необходимо проверить надежность соединения станка с
заземляющим контактом вилки.
8.3.2. Для включения станка нажмите на зеленую кнопку SB2, при
этом, подается напряжение на магнитный пускатель KN,
замыкаются контакты KM, подается напряжение на
электродвигатель 1М, ротор электродвигателя 1М начинает
вращаться.
8.3.3. Выключение станка возможно двумя способами:
- разомкнуть контакты магнитного пускателя, нажатием красной
кнопки SB1.
- отключить подключающую вилку ХР из розетки XS.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм2
9. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ СТАНКА (Рис. 3,8)
9.1. Включение и выключение станка.
9.1.1. Станок оборудован электромагнитным пускателем (12).
Для включения станка необходимо:
- нажать кнопку «I»
9.1.2. Выключить станок можно двумя способами:
- нажатием красной кнопки « О»;
- отключением подключающей вилки.
Рис.8
13
СХЕМА СТРОПОВКИ
СХЕМЫ И ДЕТАЛИ СБОРКИ «КОРВЕТ 222»
РЕДУКТОР АВТОМАТИЧЕСКОЙ ПОДАЧИ (схема 1)
*- позиция по схеме сборки (схема 1)
№* Код Наименование детали №* Код Наименование детали
1 132192
Рукоятка (переключения
скорости подачи) 21 132212
Вал-шестерня I
2 132193 Ось 22 132213 Вал-шестерня II
3 132194 Ось 23 132214 Колесо зубчатое
4 132195 Штифт 24 132215 Цепь
5 132196 Винт 25 132216 Планка
6 132197 Крышка редуктора 26 132217 Шайба
7 132198 Шпонка 27 132218 Винт
8 132199 Шпонка 28 132219 Ось
9 132200 Пружина 29 132220 Звездочка
10 132201 Шарик 30 132221 Ось
11 132202 Вилка 31 132222 Звездочка
12 132203 Винт 32 132223 Кольцо
13 132204 Колесо зубчатое 33 132224 Шайба
14 132205 Корпус редуктора 34 132225 Винт
15 132206 Шарикоподшипник 6202 35 132226 Кольцо
16 132207 Кольцо 36 132227 Шайба
17 132208 Шайба 37 132228 Гайка
18 132209 Вал-шестерня 38 132229 Шарикоподшипник 61900
19 132210 Колесо зубчатое 39 132230 Шарикоподшипник 61901
20 132211 Шпонка
