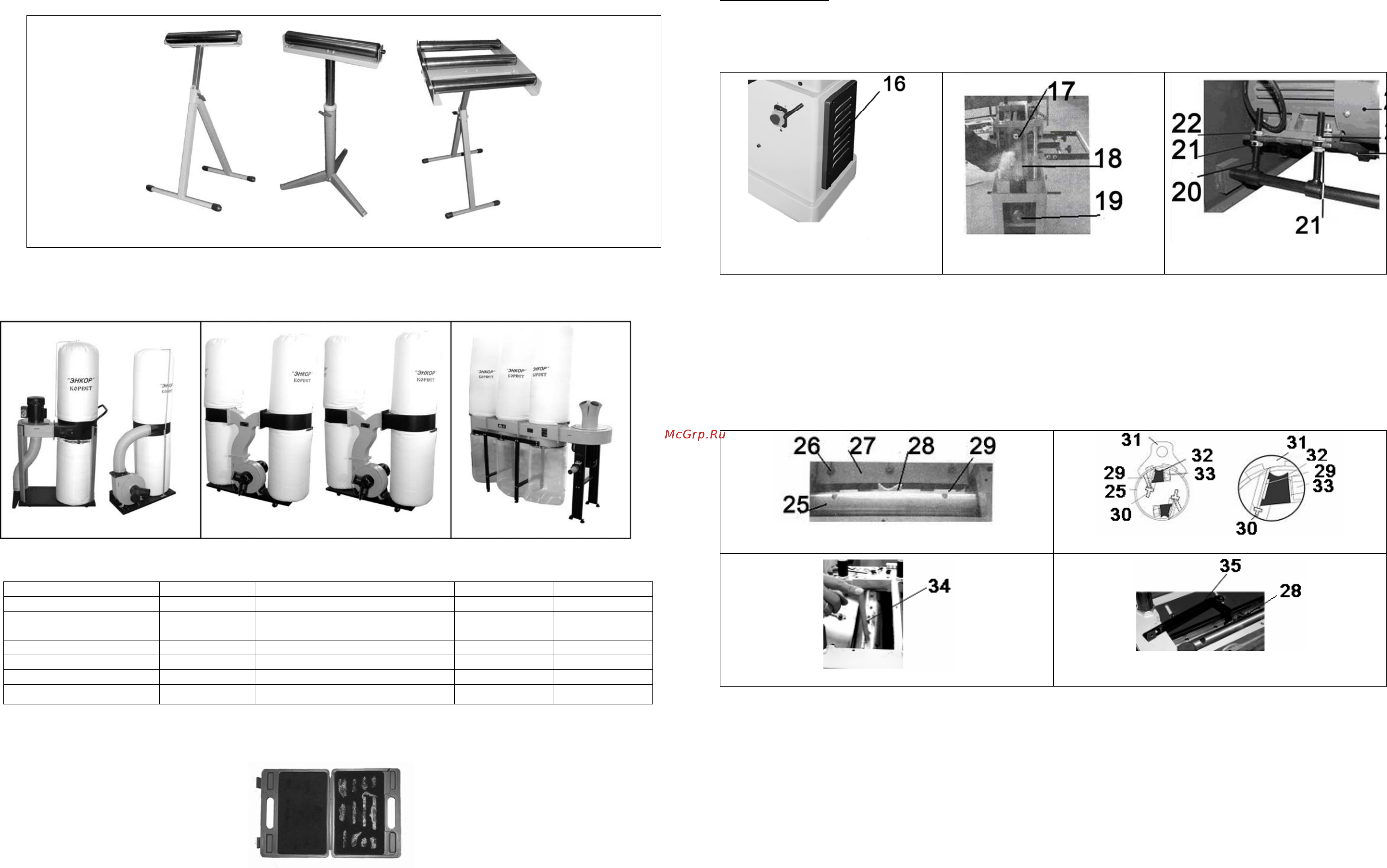

12
12. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
12.1. Опора роликовая
Для повышения производительности труда и обеспечения безопасности при работе на станке, рекомендуем
приобрести опору роликовую (Рис.20), которая облегчает работу с заготовками большой длины при подаче
заготовки на обработку, и передаче готового изделия после обработки.
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
Рис.20
12.2. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ»,
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.21), которые обеспечат
надлежащие условия работы и сохранят ваше здоровье. Краткие технические характеристики пылесосов
приведены в таблице 4.
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Рис.21
Таблица 4.
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания 220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц
380 В, 50 Гц
Потребляемая
мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт
3750 Вт
Расход воздуха 14,2 м3/мин 42,6 м3/мин 62.3 м3/мин 70,82 м3/мин
76м
3
/мин
Объём пылесборника 0,057м3 0,153м3 0,307м3 0,43м3
0,57м
3
Объём фильтра 0,057м3 0,153м3 0,307м3 0,43м3
0,57м
3
Код для заказа
10261 10264 10265 10266 10267
12.3. Комплект фигурных ножей
Для выполнения профильного строгания в размер по высоте на станке Корвет 222 рекомендуем комплект
(12шт.) фигурных ножей, код для заказа 55001.
Рис.22
9
10. РЕГУЛИРОВКИ
Ваш станок был собран и полностью отрегулирован на заводе - изготовителе. Во время транспортировки
регулировки могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить вновь.
Предупреждение:
Никогда не выполняйте какие-либо регулировки при включенном станке. Это может
привести к травме. Работа с предельными нагрузками на станок повлечёт за собой отклонение или
нарушение установленных ранее регулировок.
10.1. Регулировка натяжения ремней привода (Рис. 9-11)
Рис.9
Рис.10
Рис.11
10.1.1. Отключите станок от питающей розетки.
10.1.2. Снимите с левой стороны защитный кожух и проверьте натяжение ремней передачи (18). При
необходимости произведите регулировку.
10.1.3. Демонтируйте передний защитный кожух (16). Скрутите гайки (21) по винтам (20) в крайнее нижнее
положение. Гайками (22) произведите регулировку положения плиты (24) электродвигателя (23), перемещая тем
самым нижний шкив (19) электродвигателя (23), который, в свою очередь, изменяет
натяжение ремней передачи
(18). Чрезмерное натяжение может привести к преждевременному износу подшипников и ремней передачи (18),
а недостаточное натяжение - к их проскальзыванию на шкивах (17 и 19) при нагрузках.
10.1.4. Удерживая гайки (22), зафиксируйте положение гайками (21).
10.1.5. Установите и закрепите защитные кожухи.
10.2. Регулировка строгальных ножей (Рис. 12 - 15)
Рис.12
Рис.13
Рис.14
Рис.15
10.2.1. Демонтируйте верхний защитный кожух (5) и патрубок пылеотвода (7), Рис.3.
10.2.2. Ослабьте фиксацию винтов (26), сдвиньте стружкоотражатель (27) максимально вверх, положение
зафиксируйте винтами (26).
10.2.3. Калибр (31) для установки строгальных ножей (29), плотно прижмите к строгальному валу (25). Вылет
режущей кромки ножей (29) должен быть параллелен строгальному валу (25) и составлять не более 1,5 мм, что
соответствует рабочим поверхностям калибра (31). При необходимости
проведите регулировку положения
строгальных ножей (29).
10.2.4. Ослабьте фиксацию прижимной планки (32), вращая специальные болты (33) по часовой стрелке.
10.2.5. Опорной поверхностью (базой) установки строгальных ножей (29) являются головки болтов (30). Вращая
по часовой стрелке, максимально утопите болты (30), установите положение строгальных ножей (29) близко к
минимальному вылету относительно строгального вала (25). Слегка зафиксируйте прижимную планку (32)
специальными болтами (33), вращая их
против часовой стрелки.
10.2.6. Калибр (31) для установки строгальных ножей (29), плотно прижмите к строгальному валу (25).
Последовательным вращением против часовой стрелки болтов (30) установите вылет режущей кромки
Содержание
- А станок корвет 222 1 шт 5
- В ножки 4 шт 5
- Внимание комплект фигурных строгальных ножей не входит в комплектацию станка корвет 222 и внимание комплект фигурных строгальных ножей не входит в комплектацию станка корвет 222 и приобретается отдельно код для заказа 55001 5
- Г рукоятка переключения скорости подачи 1 шт 5
- Д винт фиксирующий 4 шт 5
- Е ручка 1шт 5
- Ж направляющая 2 шт 5
- И кронштейн 4 шт 5
- К планка прижимная 3 шт 5
- Код для заказа 23222 5
- Л ключ шестигранный 1 шт 5
- М устройство регулировочное 1шт 5
- Н калибр 1 шт 5
- П ключ рожковый 1 шт 5
- Р ключ шестигранный 2 шт 5
- Руководство по эксплуатации 1 шт 5
- С ключ торцевой 1 шт 5
- Т выколотка 1 шт 5
- У штанга 1 шт 5
- Упаковка 1 шт 5
- Ф направляющая 2 шт 5
- Х патрубок пылеотвода 1 шт 5
- Ц детали крепления комплект 5
