10
строгальных ножей (29) до касания с центральной частью рабочей поверхности калибра (31). Положение
зафиксируйте сначала крайними специальными болтами (33), затем средними.
Проверьте надёжность закрепления положения ножей (32) на строгальном валу (25) прижимной планкой
(32).
10.2.7. Для симметричной установки фасонных ножей (28) используйте регулировочное устройство (35).
Вылет нижней режущей кромки фасонных ножей (28) должен составлять не более 1,5 мм от поверхности
строгального
вала (25).
10.2.8. При установке и демонтаже строгальных ножей (28,29) воспользуйтесь выколоткой (34).
10.2.9. Установите и закрепите стружкоотражатель (27) в положении, минимально приближенном к
строгальным ножам (28,29), но не касаясь их. Установите и закрепите верхний защитный кожух (5) и
патрубок пылеотвода (7) в обратном порядке п. 10.2.1.
Высота ножей должна быть отрегулирована каждый раз, когда ножи демонтировались по тем
или
иным причинам. ( Не забудьте установить защитный кожух после монтажа и регулировок ножей).
Внимание:
Режущая кромка строгальных ножей (28,29) очень хрупкая. Во избежание сколов кромки будьте
внимательны, работая калибром для установки высоты ножей.
Чтобы избежать несчастных случаев во время строгания, необходимо произвести надежную фиксацию узла
установки строгальных ножей (28,29) специальными болтами (33).

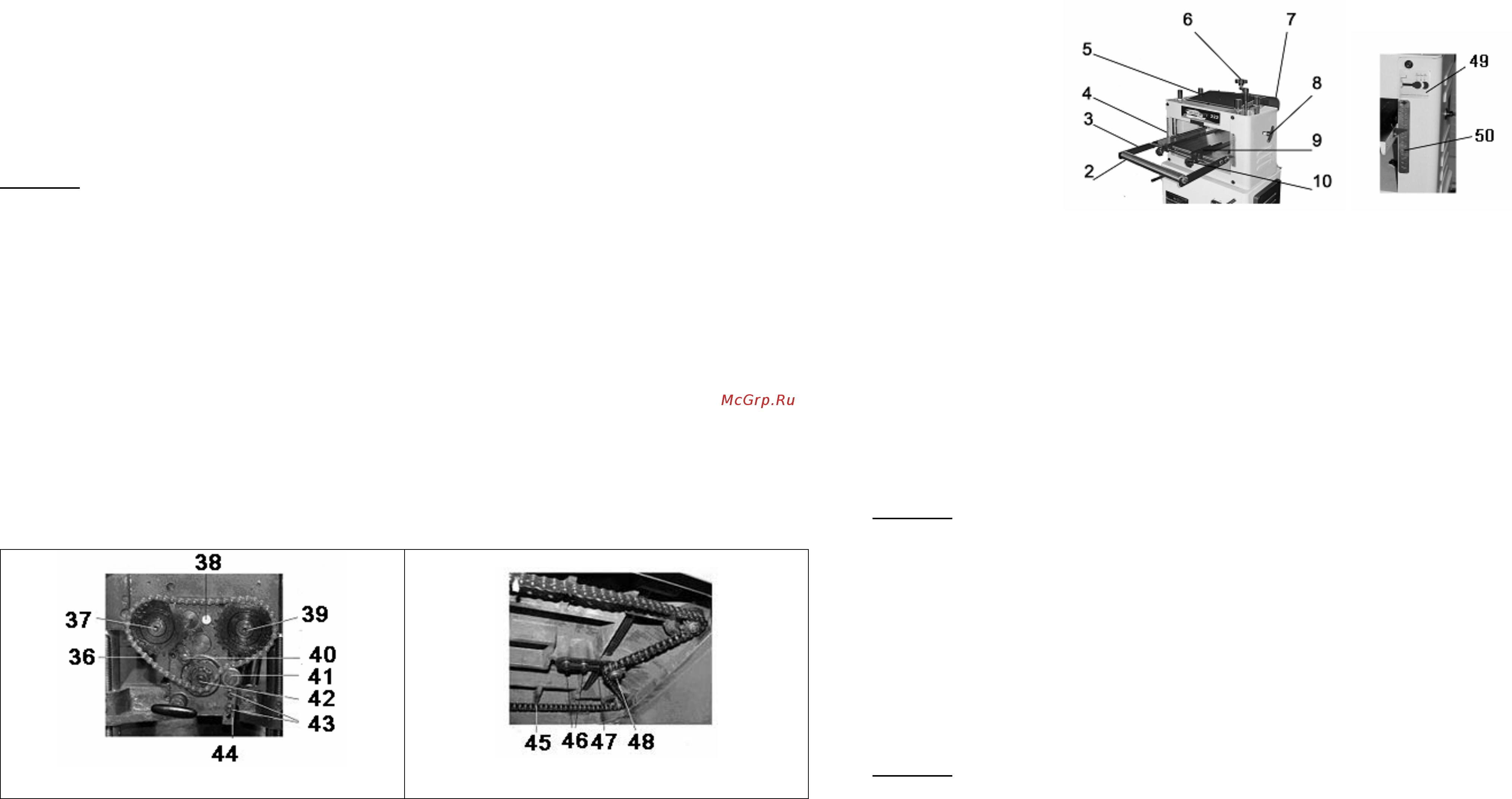

10.3. Регулировка натяжения цепи механизма автоматической подачи заготовки (Рис.16)
10.3.1. Производите натяжение цепи (36) после первых 50 часов
наработки.
10.3.2. Отключите станок от питающей сети, демонтируйте правый защитный кожух редуктора.
10.3.3. Ослабьте фиксацию болтов (43) и перемещением планки (44) с натяжным роликом (41) устраните
провисание цепи (36).
10.3.4. Зафиксируйте положение планки (44) с натяжным роликом (41) болтами (43). Чрезмерное натяжение
цепи (36) может привести к её преждевременному износу и поломке звёздочек (37,39,42), а недостаточное
натяжение - к её соскакиванию и
к поломкам.
10.3.5. Установите и закрепите правый защитный кожух редуктора.
10.4. Регулировка натяжения цепи механизма для установки высоты рабочего стола (Рис.17)
10.4.1. Отключите станок от питающей сети. Демонтируйте передний кожух.
10.4.2. Ослабьте фиксацию болтов (46), переместите планку (47) с натяжной звёздочкой (48) так, чтобы
выбрать провисание цепи (45). Болтами (46) зафиксируйте положение планки (47) с натяжной звёздочкой
(48).
Чрезмерное
натяжение цепи (45) может привести к её преждевременному износу и поломке звёздочек
передаточного механизма, а недостаточное натяжение - к её соскакиванию и, как следствие, к поломкам.
10.4.3. Установите и закрепите передний кожух.
Рис.16
Рис.17
11
11. СТРОГАНИЕ (Рис.18,19)
Рис.18 Рис.19
11.1. К работе на станке допускаются подготовленные и имеющие опыт работы с деревообрабатывающими
строгальными станками лица не моложе 16 лет. Приступая к выполнению работ на станке, необходимо изучить
руководство по эксплуатации и устройство станка, изучите назначение каждого органа управления станком,
методы и режимы предполагаемой обработки. Получите информацию в
соответствующих учебных пособиях или
у квалифицированного специалиста.
11.2. Станок оборудован патрубком пылесборника (7), Рис.4, (для удаления стружки и древесной пыли), к
которому перед началом работы необходимо подсоединить и закрепить шланг пылесоса для сбора стружки и
древесной пыли (см. раздел 12).
11.3. Вращая ручку (6), по шкале (50) установите рабочий стол (4) в положение, соответствующее максимально
толстому (
широкому) участку заготовки, после чего, вращая ручку (6), поднимите рабочий стол (4) на высоту
равную предполагаемой глубине строгания.
11.4. Подавайте заготовку (предварительно обработанную на строгальном станке) стороной вниз по
поверхности рабочего стола (4) со стороны подачи до момента захвата заготовки подающим роликом
автоматической подачи. При необходимости поддерживайте заготовку, не замедляя и не убыстряя скорость
её
прохождения.
Внимание:
При выполнении любой строгальной обработки устанавливайте глубину строгания с
учетом скорости автоматической подачи, твёрдости материала и ширины строгания заготовки. Чем
твёрже и шире заготовка, тем меньше скорость автоматической подачи и глубина строгания.
11.5. Рейсмусовый станок работает эффективнее, если заготовка имеет минимум одну плоскую поверхность,
предварительно обработанную на строгальном станке.
11.6.
Для предотвращения поломки строгальных ножей периодически (после каждого прохода) проверяйте
качество обрабатываемой заготовки на отсутствие в ней инородных тел.
11.7. Перед началом обработки заготовки выберите скорость автоматической подачи, для чего установите ручку
переключения скорости автоподачи (8) в одно из двух положений согласно наклейке (49). В утопленном
положении скорость автоматической подачи соответствует 6 м/мин –
предварительная (грубая) обработка
заготовки, в отжатом положении ручки (8) скорость автоматической подачи соответствует 3,6 м/мин –
окончательная (чистовая) обработка заготовки
11.8. При обработке длинных заготовок используйте роликовые опоры (см. раздел 12), установленные по
высоте в одной плоскости с рабочим столом (4).
11.10. Перед началом выполнения строгания включите и после окончания работы выключите пылесос.
Внимание:
Для выполнения качественной обработки, обеспечения технических характеристик и
надёжной работы станка своевременно проводите техническое обслуживание станка, а для обработки
используйте заготовки надлежащего качества (однородность материала, степень влажности древесины,
предназначенной для машинной обработки и т.д.).
