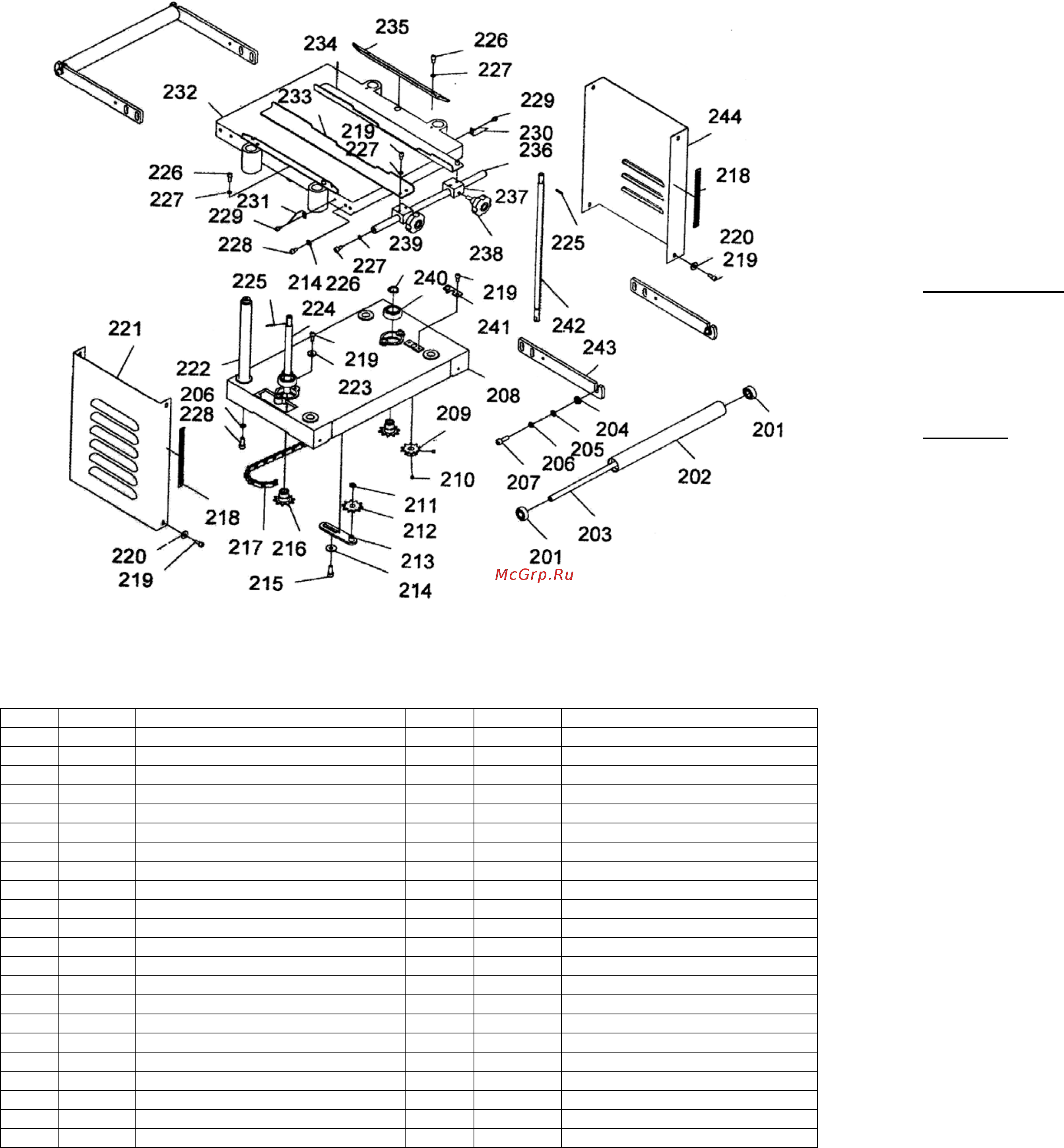

СТОЛ (схема 3)

Схема 3

*- позиция по схеме сборки (схема 3)

№* Код Наименование детали №* Код Наименование детали

201 132277 Шарикоподшипник 6201 223 132299 Шайба

202 132278 Ролик поддерживающий 224 132300 Винт ходовой

203 132279 Ось 225 132301 Шпонка

204 132280 Вставка 226 132302 Винт

205 132281 Шайба 227 132303 Шайба

206 132282 Шайба 228 132304 Винт

207 132283 Винт 229 132305 Винт

208 132284 Станина 230 132306 Указатель

209 132285 Звёздочка 231 132307 Указатель

210 132286 Винт 232 132308 Стол рабочий

211 132287 Кольцо 233 132309 Направляющая правая

212 132288 Звёздочка 234 132310 Направляющая левая

213 132289 Планка 235 132311 Планка упорная

214 132290 Шайба 236 132312 Штанга

215 132291 Винт 237 132313 Блок установочный

216 132292 Звёздочка T 238 132314 Винт фиксирующий

217 132293 Цепь 239 132315 Кольцо

218 132294 Шкала 240 132316 Подшипник 6004

219 132295 Винт 241 132317 Пластина

220 132296 Шайба 242 132318 Вал

221 132297 Кожух левый 243 132319 Кронштейн

222 132298 Стойка 244 132320 Кожух правый

4.2.13. Никогда не стойте на одной линии с линией подачи заготовки. Всегда стойте сбоку. Если произойдет

отдача заготовки, то заготовка вас не ударит.

4.2.14. Не используйте станок вблизи легковоспламеняющихся жидкостей или газов.

4.2.15. Не строгайте одновременно несколько заготовок.

4.2.16. Будьте особенно внимательны при строгании больших, очень маленьких или неудобных заготовок.

Используйте

дополнительные опорные поверхности (удлинители стола) при строгании длинных заготовок.

4.2.17. Не прикасайтесь к рабочему (строгальному) валу станка во время его работы.

4.2.18. Если вам что-то показалось ненормальным в работе станка, немедленно прекратите его эксплуатацию.

4.2.19. Перед работой по обслуживанию или настройке станка всегда отключайте вилку из розетки и ждите

полной остановки

рабочего (строгального) вала.

4.2.20. Всегда будьте внимательны, особенно при выполнении повторяющихся, монотонных действий. Не

успокаивайтесь ошибочным чувством безопасности.

4.2.21. Не допускайте неправильной эксплуатации шнура электропитания станка. Не тяните за шнур при

отсоединении вилки из розетки. Оберегайте шнур от нагревания, от попадания масла и воды и повреждения об

острые кромки.

4.2.22. Не используйте

станок для строгания других материалов, кроме древесины.

Предупреждение:

Пыль, образующаяся от некоторых пород древесины, содержащей консерванты, может

быть опасной для здоровья. Всегда работайте в хорошо вентилируемом помещении с использованием

соответствующих средств защиты и удаления пыли.

4.2.23. После включения станка, прежде чем произвести строгание, дайте ему поработать некоторое время на

холостом ходу. Если в это время вы услышите посторонний шум

или почувствуете сильную вибрацию, выключите

станок, отсоедините вилку шнура питания станка от розетки электрической сети и установите причину этого

явления. Не включайте станок до выявления и устранения причины неисправности.

5. РАСПАКОВКА

Внимание:

Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного

помещения, не распаковывайте и не включайте станок в течение 8 часов, чтобы он прогрелся до

температуры окружающего воздуха. В противном случае станок может выйти из строя при включении

из-за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя.

5.1. Вскройте коробку и извлеките станок и все комплектующие детали.

5.2. Проверьте комплектность станка в соответствии с перечнем (пункт 3.1).

5.3. Освободите узлы и детали станка от консервационной смазки.

ПРИМЕЧАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и

работы снимите покрытие. Защитное покрытие легко удаляется уайт-спиритом с помощью мягкой

салфетки.

Растворители могут повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей

используйте мыло и воду. Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте машинным

маслом все металлические обработанные (неокрашенные) поверхности.

5.4. При монтаже и перемещении станка рекомендуется использовать подъемные механизмы и стропы

грузоподъемностью не менее 500 кг.

5.4. Перемещение

станка грузоподъемными механизмами производите согласно схеме строповки.
