6
6. УСТРОЙСТВО СТАНКА

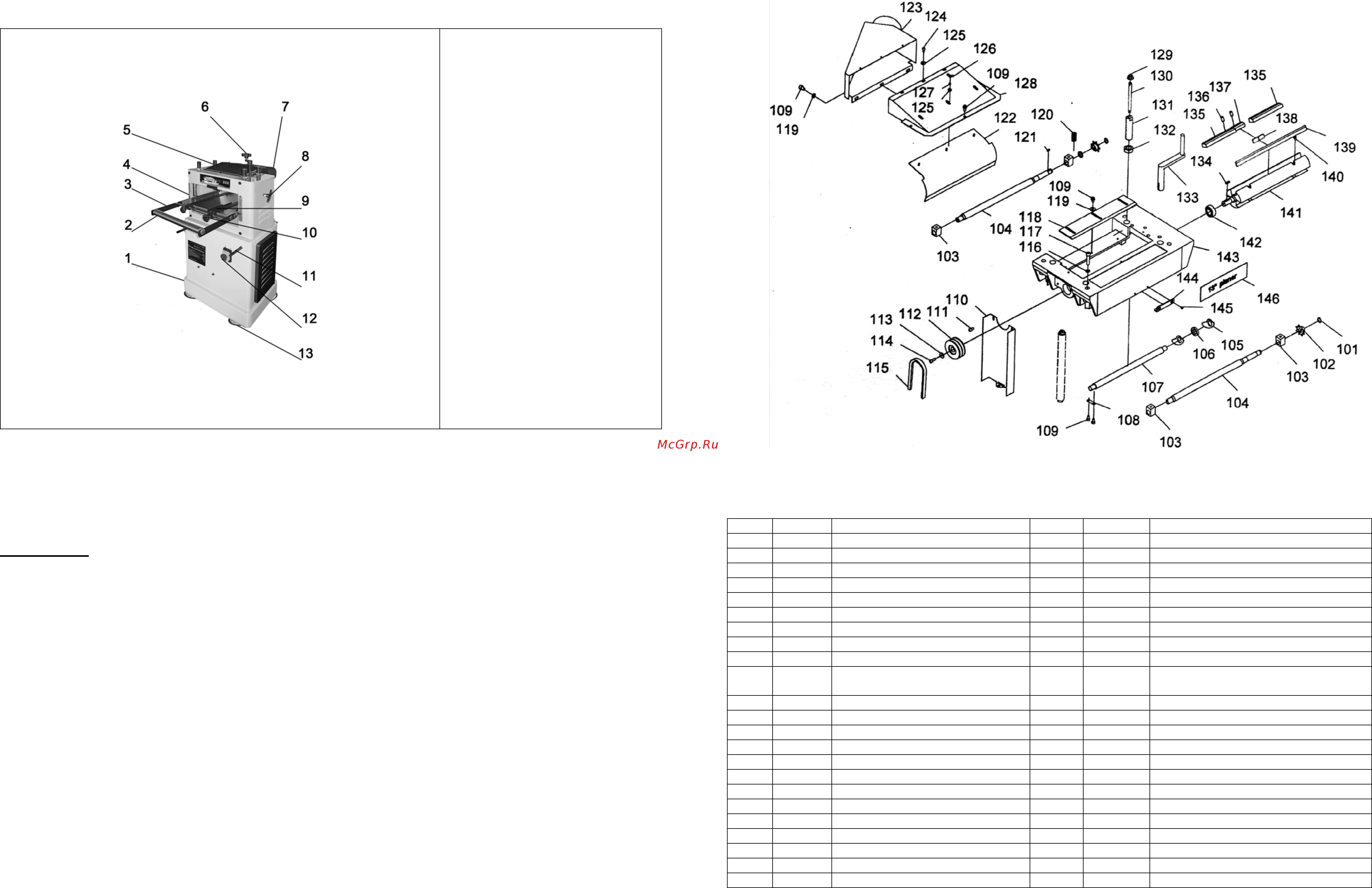

Станок состоит из следующих сборочных единиц и деталей (Рис.3)
Рис.3
1. Основание
2. Ролик поддерживающий
3. Кронштейн
4. Стол рабочий
5. Кожух защитный
6. Ручка (регулировки глубины
строгания)
7. Патрубок пылеотвода
8. Рукоятка (переключения
скорости
подачи)
9. Направляющая
10. Винт фиксирующий
11. Ручка
12. Выключатель сетевой
13 Ножки
7. УСТАНОВКА И СБОРКА СТАНКА (Рис.2-7)
7.1. Установка станка
7.1.1. При выборе места для установки станка убедитесь, что помещение достаточно освещено, и оператор
не будет работать в собственной тени, что с каждой стороны станка достаточно места для работы с
заготовками планируемого размера.
7.1.2. Станок должен устанавливаться на прочной, ровной и
горизонтальной поверхности с учётом веса
станка и обрабатываемой заготовки.
Перемещение
станка производите грузоподъёмными механизмами, рассчитанными на вес станка (см.
схему строповки).
7.1.3. На время перемещения на место четырех ручек (11) установите 4 рым-болта (для строповки в
плоскости кольца), рассчитанные на перемещение данного веса (см. таблицу 1). (Рым-болты приобретаются
отдельно.)
7.1.4. Для повышенной устойчивости основание (1) станка может быть прикреплёно анкерным соединением
к полу.
7.2. Сборка станка
7.2.1. Установите и закрепите ручку (6) перемещения по высоте рабочего стола (4).
7.2.2. Установите и закрепите ручку (8) переключения скорости автоподачи.
7.2.3. Установите и закрепите патрубок пылеотвода (7), используя детали крепления (Ц) и ключи (Р).
7.2.4. Установите на нижней плоскости основания (1) ножки (13). Регулировкой высоты ножек (13) установите
рабочий стол (4) в горизонтальной плоскости.
7.2.5. Установите и закрепите
кронштейны (3), поддерживающие ролики (2) и штангу (15).
7.2.6. Выровняйте и надёжно закрепите в плоскости рабочего стола (4) поддерживающие ролики (2) и штангу
(15). При выравнивании пользуйтесь инструментальной линейкой (14). (Линейка не комплектуется)
7.2.7. В зависимости от размера обрабатываемой заготовки, установите направляющие (9) и закрепите их
винтами фиксации (10).
15
СТРОГАЛЬНЫЙ БЛОК (схема 2)
Схема 2
*- позиция по схеме сборки (схема 2)
* Код Наименование детали * Код Наименование детали
101 132231 Кольцо 124 132254 Винт
102 132232 Звёздочка 125 132255 Шайба
103 132233 Опора ролика 126 132256 Гайка барашковая
104 132234 Ролик 127 132257 Шайба
105 132235 Сегмент антиотбрасывателя 128 132258 Кожух защитный
106 132236 Распорка 129 132259 Гайка
107 132237 Ось 130 132260 Ось (винт ходовой)
108 132238 Планка 131 132261 Втулка
109 132239 Винт 132 132262 Гайка
110 132240
Кожух защитный
133 132263
Ручка (регулировки глубины
строгания)
111 132241 Винт 134 132264 Шпонка
112 132242 Шкив 135 132265 Планка прижимная
113 132243 Шайба 136 132266 Винт установочный
114 132244 Винт 137 132267 Планка прижимная
115 132245 Ремень 1250 138 132268 Вставка
116 132246 Шайба 139 132269 Нож строгальный
117 132247 Винт 140 132270 Винт
118 132248 Стружкоотражатель 141 132271 Вал строгальный
119 132249 Шайба 142 132272 Шарикоподшипник 6203
120 132250 Пружина 143 132273 Блок строгальный
121 132251 Шпонка 144 132274 Пластина ограничительная
122 132252 Кожух 145 132275 Винт
123 132253 Патрубок пылеотвода 146 132276 Наклейка
