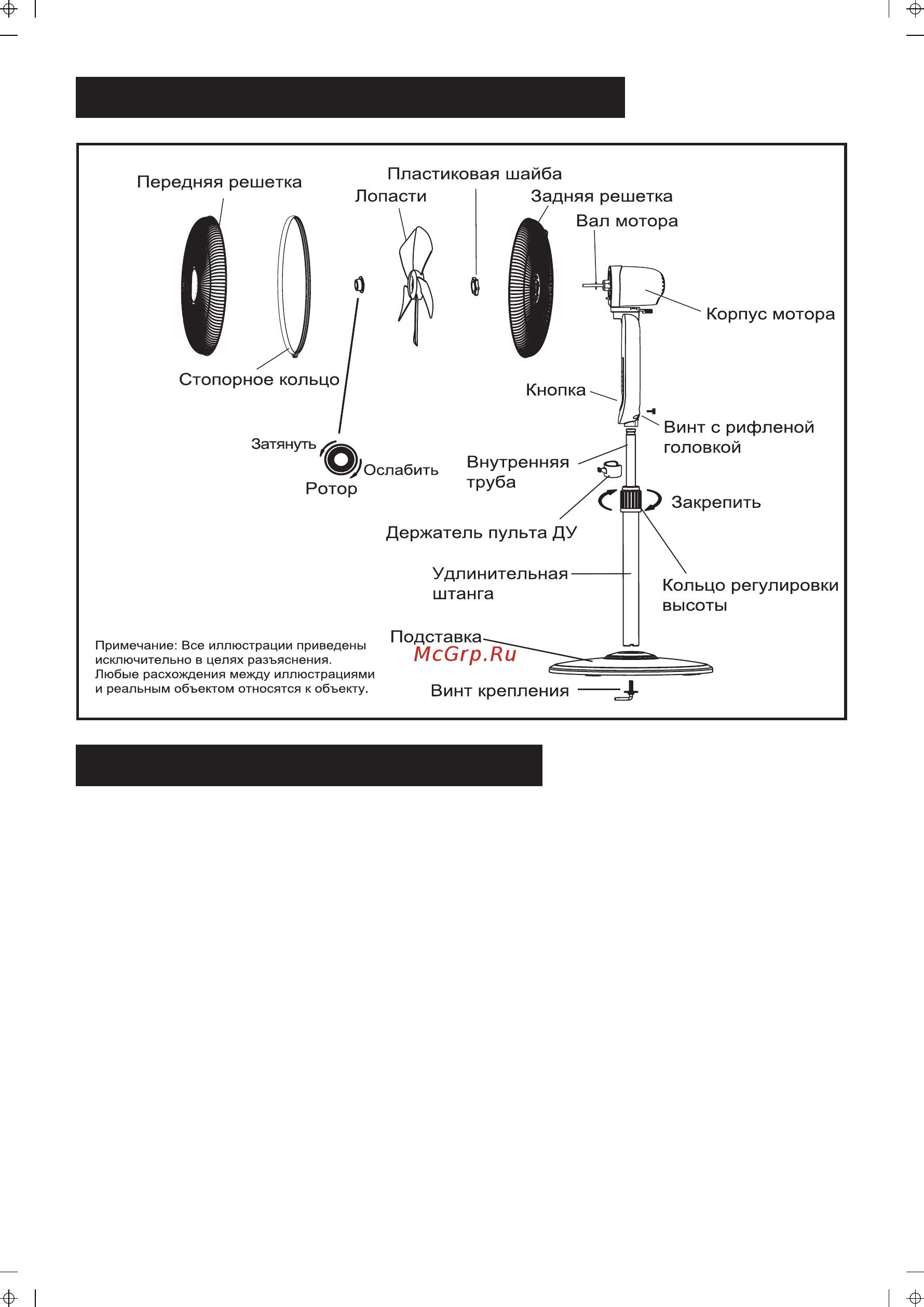

НАИМЕНОВАНИЕ ДЕТАЛЕЙ ПРИБОРА

СБОРКА ПОДСТАВКИ И СТОЙКИ

1. Отвинтите 7-дюймовый винт крепления из удлинительной штанги

(Рис. 1).

2. Вставьте удлинительную штангу в подставку и затяните 7-дюймовый

винт крепления (Рис. 2).

3. В удлинительной штанге ослабьте кольцо регулировки высоты и

выставьте внутрен- нюю трубу на нужную высоту. Примечание:

Внутренняя труба находится внутри удли- нительной штанги. Вы

можете вытащить ее из удлинительной штанги - Рис. 3.

4. Чтобы прикрепить верхнюю часть вентилятора к удлинительной

штанге, ослабьте винт с рифленой головкой в низу лопастной части

вентилятора. Прикрепите верх- нюю часть вентилятора на штангу и

закрепите винт с рифленой головкой в пазу на внутренней трубе.

(Рис. 4)

ВНИМАНИЕ: Кольцо регулировки высоты должны быть полностью
