3 Описание функций
3/19

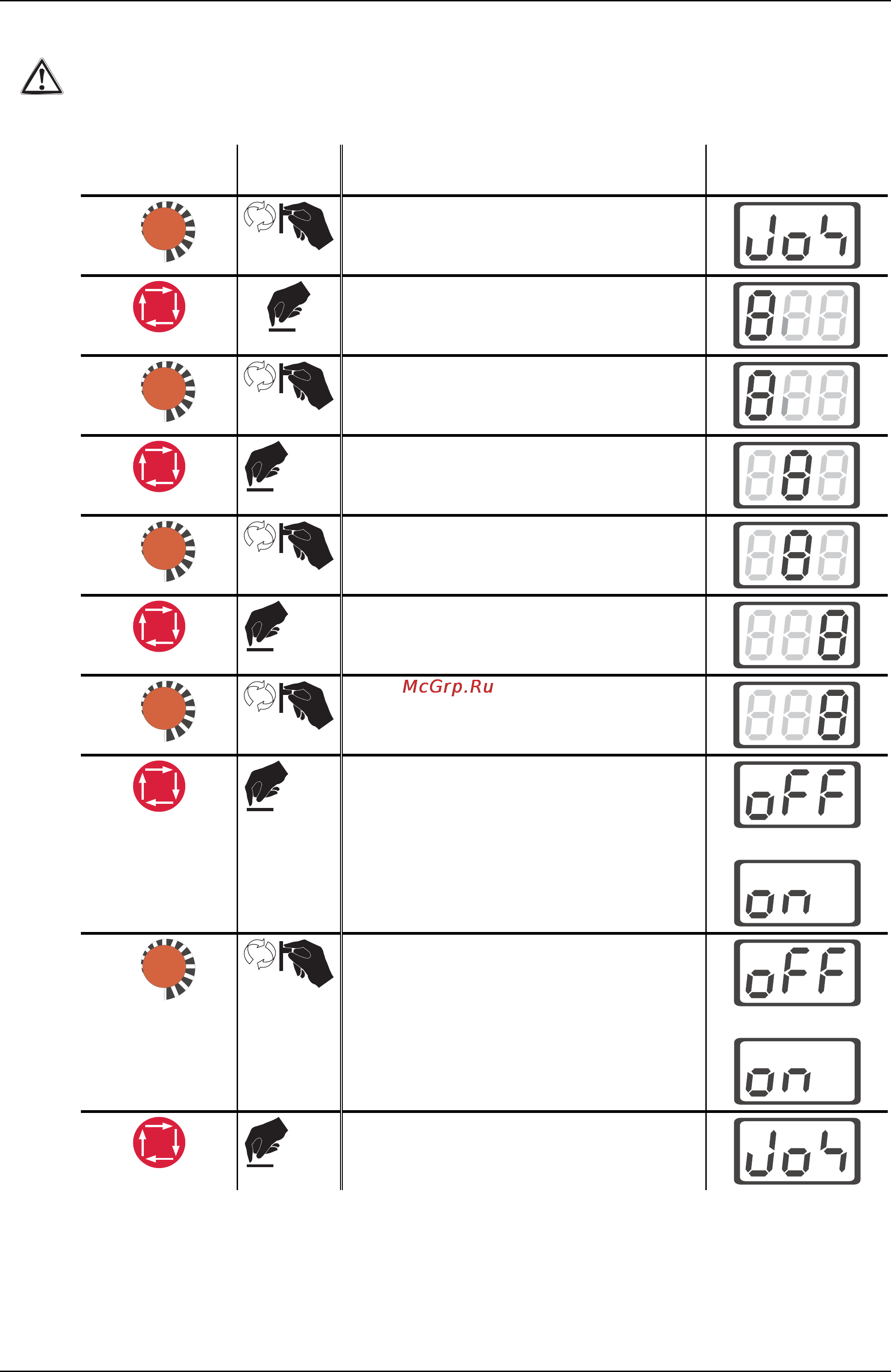

3.9.1 Разрешение или блокировка задания с помощью трехзначного кода
Для доступа к пунктам меню и настройкам выполните указания в разделе 3.9
После блокировки может регулироваться только основной ток. Все описанные в разделе 3.1
параметры настройки, за исключением основного тока, блокируются.
Орган управления Действие Результат Индикация на
дисплее
AMPAMP
JOB
Поворачивать ручку (H1) до тех пор, пока на
дисплее не появится надпись, показанная на
рисунке справа.
Первая цифра кода.
Цифра мигает.
AMPAMP
JOB
Ввести первую цифру.
Вторая цифра кода.
Цифра мигает.
AMPAMP
JOB
Ввести вторую цифру.
Третья цифра кода.
Цифра мигает.
AMPAMP
JOB
Ввести третью цифру.
3 сек
или
AMPAMP
JOB
Заблокировать (вкл) или разрешить (выкл)
или
