ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ

РЕСИВЕРА

Фронтальный/тыловой монтаж

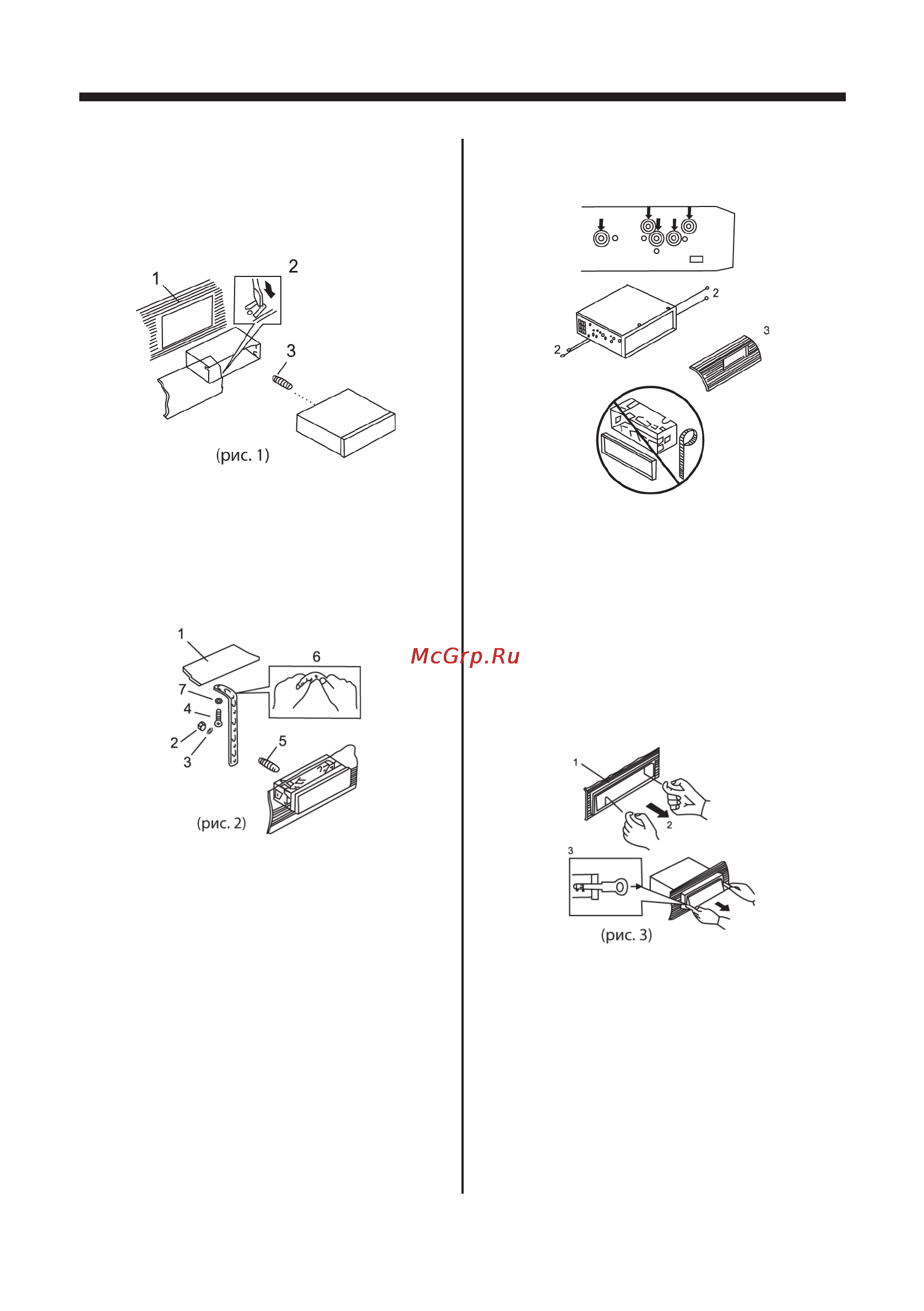

Фронтальный монтаж (Метод А)

1.Приборнаяпанель

2.Установочнаярама.Вставьтеустановоч-

ную раму (без приемника) в отсек при-

борной панели и отогните «язычки» при

помощиотвертки(см.рис.1).

3.Винт.

1.Приборнаяпанель

2.Гайка(5мм)

3.Пружиннаяшайба

4.Винт(5х25мм)

5.Винт

6.Металлическая скоба. Прикрепите ско-

букмонтажномуболтувтыловой части

ресивера.Принеобходимостиизогните

металлическуюскобу.

7.Шайба

Тыловой монтаж (Метод Б)

Установкаприпомощикронштейнов.

1.Выберите позицию, при которой винто-

выеотверстиякронштейновивинтовые

отверстияресиверасовпадут,изакрепи-

тересиверприпомощивинтов(5х5мм)

скаждойстороны.

2.Винт

3.Приборнаяпанель

Порядок извлечения аппарата

1.Обрамление

2.Снимитеобрамление,отогнувеговерх-

нийкрайипотянувегонасебя.

3.Вставьте до упора ключи, входящие в

комплект монтажных частей, в пазы на

боковыхповерхностяхпереднейпанели.

Извлекитересиверизрамы,потянувего

насебя.
