Крепление модели R45HD/R90HD к потолку

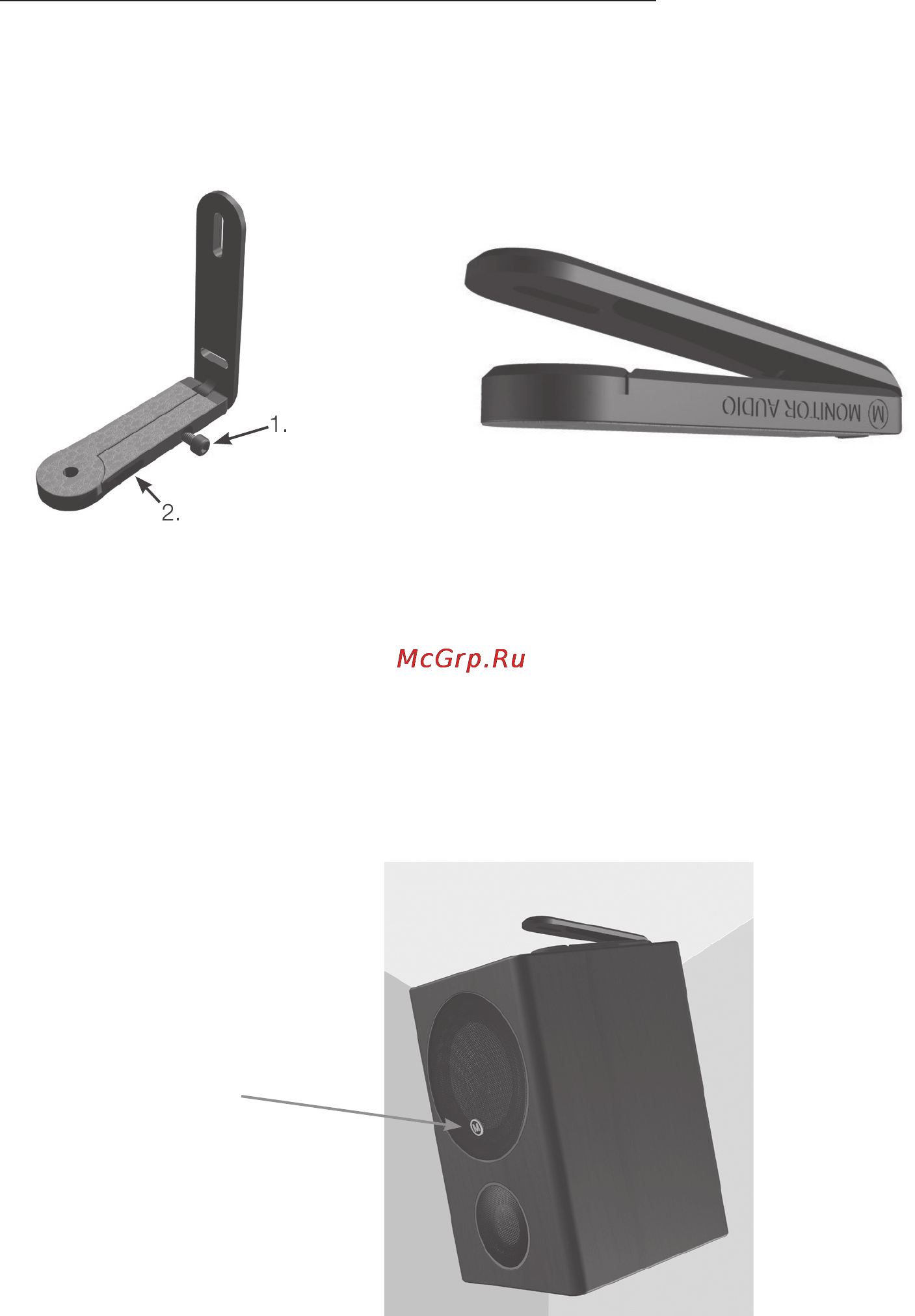

Чтобы прикрепить R45HD/R90HD к потолку, необходимо отрегулировать кронштейн. Ос-

лабьте болт на боковой стороне кронштейна настолько, чтобы часть, крепящаяся к стене,

отошла от части, крепящейся к потолку (рисунок 6). Сложите кронштейн так, чтобы пок-

рытая фетром сторона оказалась снаружи, а текст «Monitor Audio» был обращен верхней

стороной вниз (рисунок 7, снизу).

Ослабьте

затяжку

болта

Переверните эти две части и

снова затяните болт.

Рисунок 7

Для крепления к потолку

Рисунок 6

Прежде всего прикрепите кронштейн модели R45HD/R90HD к потолку в двух точках. Рас-

стояние от центра составляет 62 мм (см. рисунок 2 на странице 7).

Достаточно надежно закрепив кронштейн на стене с помощью дюбелей и винтов, можно

прикреплять к нему АС. Совместите втулку в нижней части (теперь она стала верхней) кор-

пуса устройства с отверстием в кронштейне и закрепите конструкцию болтом М6 × 8,5

мм, входящим в комплект поставки, используя шестигранный ключ. После этого можно

менять угол наклона АС. Для этого необходимо, одной рукой поддерживая устройство,

ослабить болт с боковой стороны кронштейна. Теперь можно менять угол и направление

АС. Выбрав желаемое положение, затяните болт. На этом этапе можно регулировать и угол

поворота АС.

Значок производите-

ля можно повернуть в

соответствии с новым

направлением АС.

Рисунок 8
