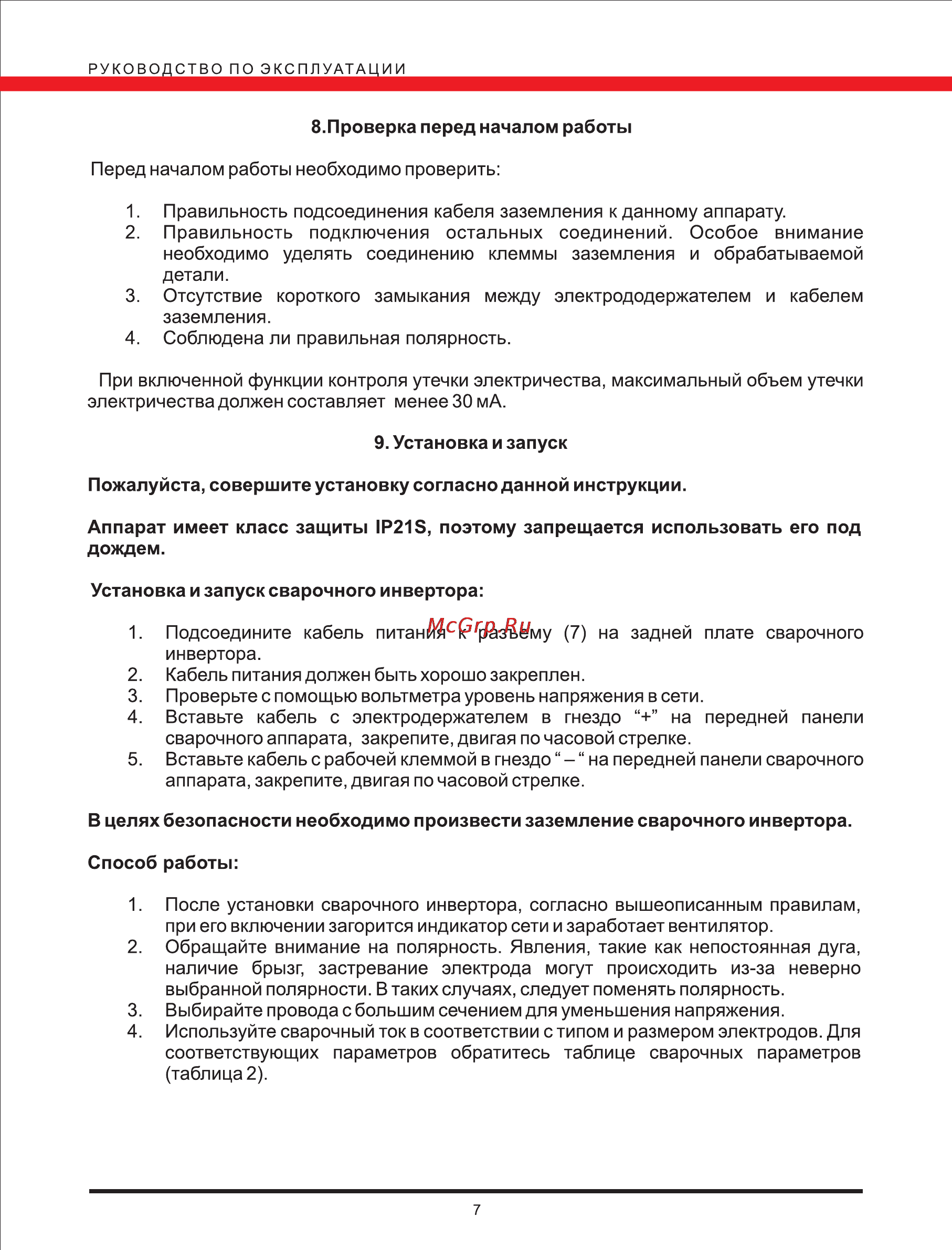

Elitech АИС 160СА [7/9] Страница 7
![Elitech АИС 160СА [7/9] Страница 7](/views2/1028056/page7/bg7.png)
Содержание
- Еытесн 1
- Страница 1 1
- Содержание 2
- Страница 2 2
- Страница 3 3
- Страница 4 4
- Внутри сварочного аппарата и нахождение аппарата в режиме защиты от перегрева 5
- Задняя панель рис 5
- Описание сварочного инвертора 5
- Основные характеристики 5
- Передняя панель рис 1 выходная клемма для подсоединения электродержателя 2 выходная клемма для подсоединения рабочей клеммы 3 регулятор сварочного тока регулирует уровень выходного тока 4 индикатор сети указывает на нахождение аппарата в рабочем режиме 5 индикатор перегрева указывает на наличие слишком высокой температуры 5
- Переключатель режимов мма тю 5
- Разъем для кабеля питания 8 выключатель источника питания 9 вентилятор 5
- Руководство по эксплуатации 5
- Сварочный инвертор аис 160сар поставляется в кейсе с аксессуарами 5
- Страница 5 5
- Таблица 1 5
- Электронная схема 5
- Страница 6 6
- Страница 7 7
- Страница 8 8
- Описание неисправностей возможные причины 9
- Страница 9 9
Похожие устройства
- Prology DVS-1240 Инструкция по эксплуатации
- Monitor Audio Silver RX W12 Walnut Инструкция по эксплуатации
- Siemens EH651TA16E Инструкция по эксплуатации
- Samsung PS50B430P Инструкция по эксплуатации
- Prology DVS-2135 Инструкция по эксплуатации
- Monitor Audio Silver RX W12 Rosenut Инструкция по эксплуатации
- Siemens EH375ME11E Инструкция по эксплуатации
- Olympus D-565 Zoom Инструкция по эксплуатации
- Wacker Neuson IRFU 65/230 6m 610284 Инструкция по эксплуатации
- Monitor Audio Radius HD Stand Black Инструкция по эксплуатации
- Prology CMU-303 Инструкция по эксплуатации
- Siemens EF645EN11 Инструкция по эксплуатации
- Wacker Neuson WPP 1550 Ww 630032 Инструкция по эксплуатации
- Samsung WF7450SU Инструкция по эксплуатации
- Samsung PS42B430P Инструкция по эксплуатации
- Siemens ET375MF11E Инструкция по эксплуатации
- Elitech АИС 200 Инструкция по эксплуатации
- Monster Cable 750HDS-1M EU Инструкция по эксплуатации
- Prology MCH-395U Инструкция по эксплуатации
- Siemens ER626PF90E Инструкция по эксплуатации
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 8 Проверка перед началом работы Перед началом работы необходимо проверить 1 Правильность подсоединения кабеля заземления к данному аппарату 2 Правильность подключения остальных соединений Особое внимание необходимо уделять соединению клеммы заземления и обрабатываемой детали 3 Отсутствие короткого замыкания между электрододержателем и кабелем заземления 4 Соблюдена ли правильная полярность При включенной функции контроля утечки электричества максимальный объем утечки электричества должен составляет менее 30 мА 9 Установка и запуск Пожалуйста совершите установку согласно данной инструкции Аппарат имеет класс защиты 1Р21Э поэтому запрещается использовать его под дождем Установка и запуск сварочного инвертора 1 Подсоедините кабель питания к разъему 7 на задней плате сварочного инвертора 2 Кабель питания должен быть хорошо закреплен 3 Проверьте с помощью вольтметра уровень напряжения в сети 4 Вставьте кабель с электродержателем в гнездо на передней панели сварочного аппарата закрепите двигая по часовой стрелке 5 Вставьте кабель с рабочей клеммой в гнездо на передней панели сварочного аппарата закрепите двигая по часовой стрелке В целях безопасности необходимо произвести заземление сварочного инвертора Способ работы 1 После установки сварочного инвертора согласно вышеописанным правилам при его включении загорится индикатор сети и заработает вентилятор 2 Обращайте внимание на полярность Явления такие как непостоянная дуга наличие брызг застревание электрода могут происходить из за неверно выбранной полярности В таких случаях следует поменять полярность 3 Выбирайте провода с большим сечением для уменьшения напряжения 4 Используйте сварочный ток в соответствии с типом и размером электродов Для соответствующих параметров обратитесь таблице сварочных параметров таблица 2 7
