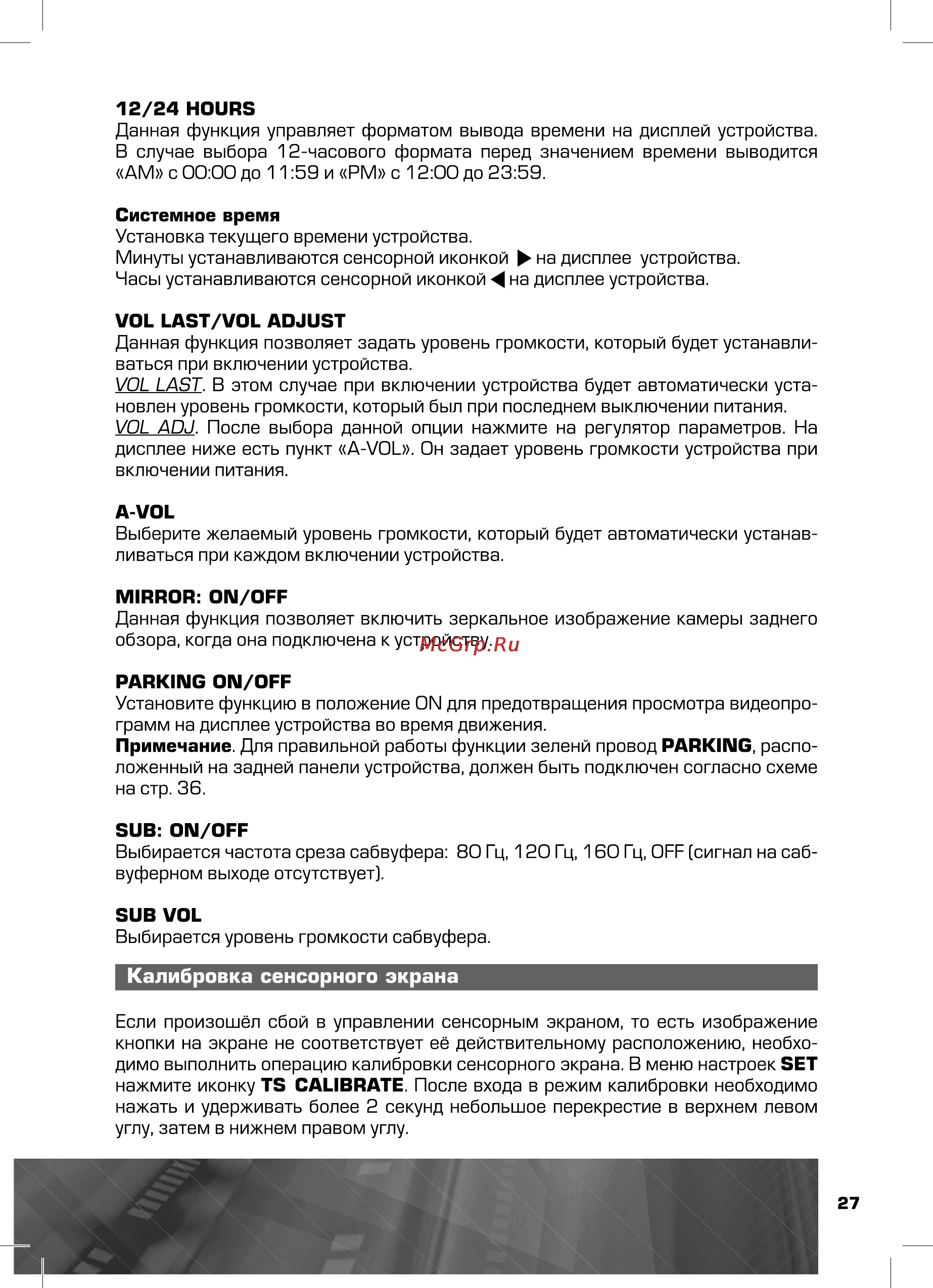

12 24 HOURS Данная функция управляет форматом вывода времени на дисплей устройства В случае выбора 12 часового формата перед значением времени выводится АМ с 00 00 до 11 59 и РМ с 12 00 до 23 59 Системное время Установка текущего времени устройства Минуты устанавливаются сенсорной иконкой на дисплее устройства Часы устанавливаются сенсорной иконкой 4 на дисплее устройства VOL LAST VOL ADJUST Данная функция позволяет задать уровень громкости который будет устанавли ваться при включении устройства VOL LAST В этом случае при включении устройства будет автоматически уста новлен уровень громкости который был при последнем выключении питания VOL ADJ После выбора данной опции нажмите на регулятор параметров На дисплее ниже есть пункт А VOL Он задает уровень громкости устройства при включении питания A VOL Выберите желаемый уровень громкости который будет автоматически устанав ливаться при каждом включении устройства MIRROR ON OFF Данная функция позволяет включить зеркальное изображение камеры заднего обзора когда она подключена к устройству PARKING ON OFF Установите функцию в положение ON для предотвращения просмотра видеопро грамм на дисплее устройства во время движения Примечание Для правильной работы функции зеленй провод PARKING распо ложенный на задней панели устройства должен быть подключен согласно схеме на стр ЗВ SUB ON OFF Выбирается частота среза сабвуфера ВО Гц 120 Гц 1 ВО Гц OFF сигнал на саб вуферном выходе отсутствует SUB VOL Выбирается уровень громкости сабвуфера Калибровка сенсорного экрана Если произошёл сбой в управлении сенсорным экраном то есть изображение кнопки на экране не соответствует её действительному расположению необхо димо выполнить операцию калибровки сенсорного экрана В меню настроек SET нажмите иконку TS CALIBRATE После входа в режим калибровки необходимо нажать и удерживать более 2 секунд небольшое перекрестие в верхнем левом углу затем в нижнем правом углу
