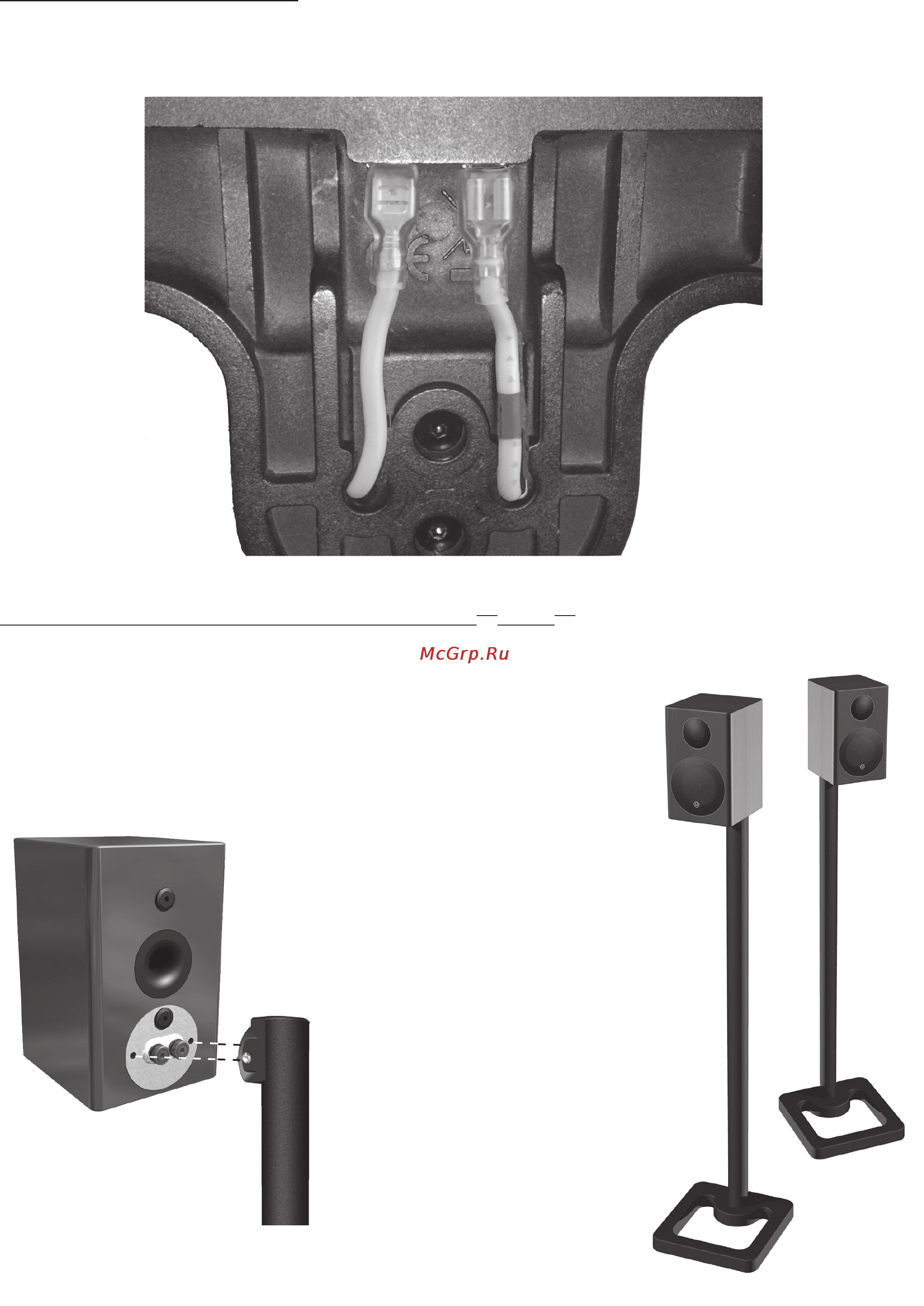

Подсоединение кабелей
После того как винты будут плотно затянуты, кабели необходимо подсоединить к лепестковым выводам. Клеммы на
кабеле (с отверстиями) просто надеваются на штырьки, имеющиеся на клеммах стойки. Положительный полюс кабеля
помечен красным цветом.
Подключение акустических систем R45
HD
/R90
HD
Поверните стойку так, чтобы она была правильно сориентирована. Вы-
крутите из задней панели акустической системы R45
HD
/R90
HD
два винта
с полукруглой головкой (располагаются по обе стороны от клемм).
Совместите акустическую систему R45
HD
/R90
HD
с клеммами и сожми-
те клеммы и АС друг с другом, чтобы получилась сборная конструкция.
Скрепите полученную конструкцию двумя винтами, которые вы перед
этим выкрутили.
