Подключение акустических систем Bronze Reference
Распаковав колонки, вы заметите, что разъемы, к которым подводятся акустические кабели, закрыты
пластиковыми колпачками. Чтобы снять такой колпачок подденьте его снизу каким-нибудь тонким плос-
ким предметом и осторожно потяните кверху.
Модели BR2, BR5 и BR6 предназначены для однокабельного или двухкабельного подключения. Для улуч-
шения качества звука мы рекомендуем двухкабельный формат. Если вы собираетесь воспользоваться
им, снимите перемычки, соединяющие разъемы. Для этого слегка ослабьте красную и черную клеммы

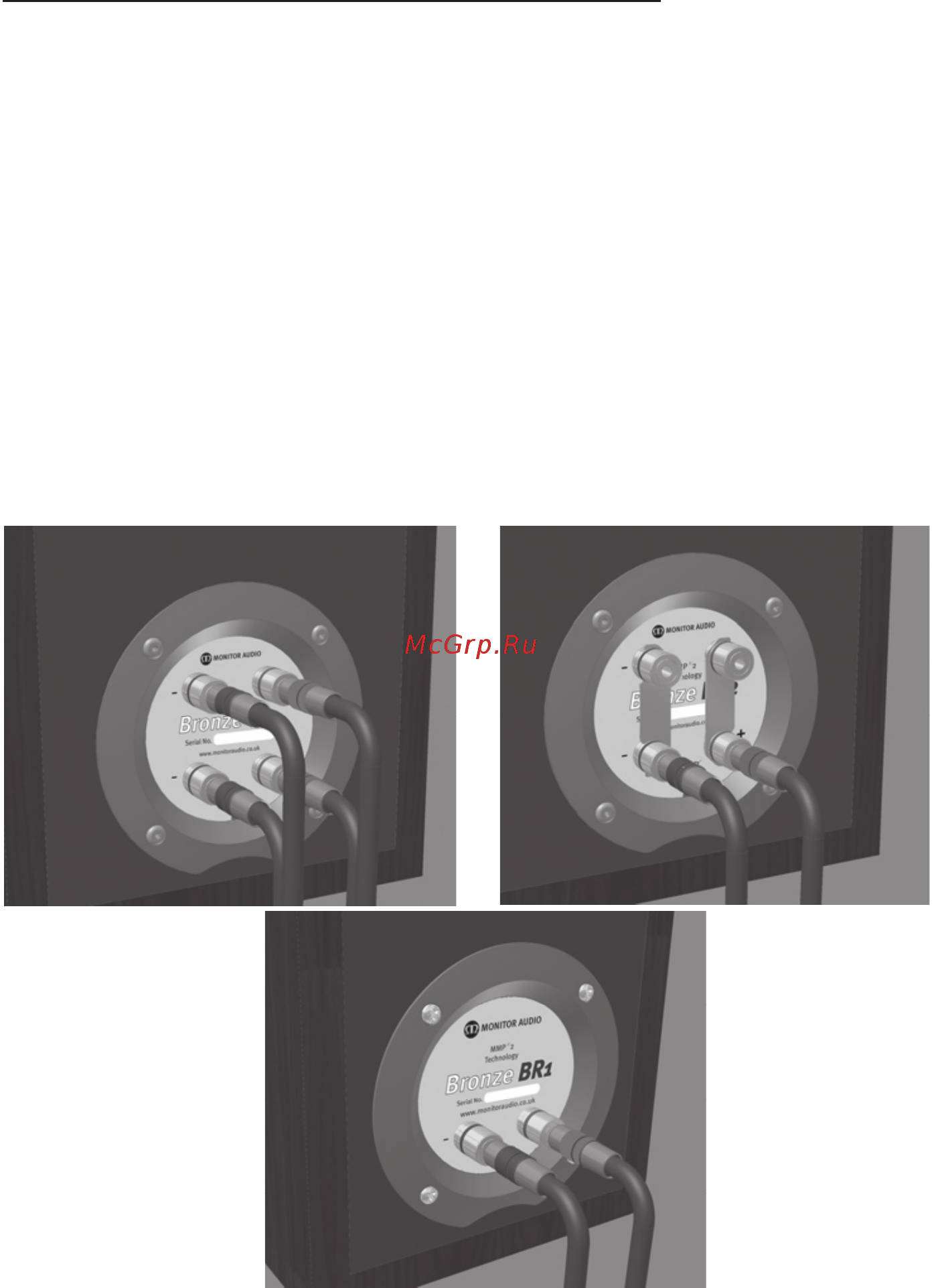

и уберите перемычку. Подключите кабели как показано на иллюстрации внизу слева. Вы можете также
использовать двухусилительную конфигурацию для своих акустических систем. Верхние разъемы служат
для пропускания ВЧ, нижние – для НЧ. Если колонки имеют динамик для воспроизведения средних басов
(BR5 и BR6), подсоединение производится к верхним разъемам.
Модели BR, BR-LCR и BR-FX предназначены только для однокабельного подключения. Это обычный
способ подключения, и показан на иллюстрации внизу посередине.
Если ни один из этих вариантов вам не подходит, подсоедините колонки, как показано на иллюстрации
внизу справа. В этом случае оставьте перемычки между клеммами на местах.
