5
ВНИМАНИЕ:
• Нажмите на рычаг и воткните
конец кабеля.
• Когда вы отпустите рычаг, то он
зафиксирует кабель
громкоговорителя.
Внимание
• Удостоверьтесь, что вы заранее отключили
подсоединенные устройства и отсоединили кабель
питания от стенной розетки при изменении
подсоединения или метода установки.
• Если вы погрузите кабель
громкоговорителя слишком глубоко, так
чтобы изоляция касалась терминала
громкоговорителя, возможно звук не
будет воспроизводиться.
Пожалуйста поместите его так, чтобы
был виден медный провод.
• Проверьте надежно ли подсоединены
кабели громкоговорителей к
терминалам, слегка потянув за кабель после
подсоединения. Неплотное подсоединение может
привести к прерыванию звука или помехам.
• Если в и кабелях происходит короткое
замыкание в результате оголенного подводящего
провода, плазменный телевизор может оказаться под
чрезмерной нагрузкой, что может привести к
прекращению функционирования или неисправной
работе.
• Неправильные подсоединения кабеля громкоговорителя к
правой или левой стороне терминалов плазменного
телевизора по полярности может привести к
недостаточным эффектам стереозвука, плохим нижним
звуковым частотам или нестабильному звуковому образу.
• Смотайте кабель, не натягивая его.
6. Связывание кабелей.
• Бандажи входят в комплект плазменного телевизора.
• Используйте их по необходимости.
• При аккуратном расположении кабелей
громкоговорителей, удостоверьтесь, что вы связали
их так, что они не подвергаются давлению.
Черный
Серый Серый
Черный
Терминал
громкоговорителя
Терминал громкоговорителя
Кабель
громкоговорителя
Терминал громкоговорителя
Красный
Красный
Черный
Красный
Черный
Серый
Кабель громкоговорителя
Бандаж
Задняя сторона
дисплея
5. Подсоедините другой конец
кабелей громкоговорителей к
громкоговорителю.
• Правильно соедините кабели, соблюдая полярность
терминалов громкоговорителей, то есть кабель
(Серый) к терминалам (Красный) и кабель
(Черный)к терминалам (Черный).

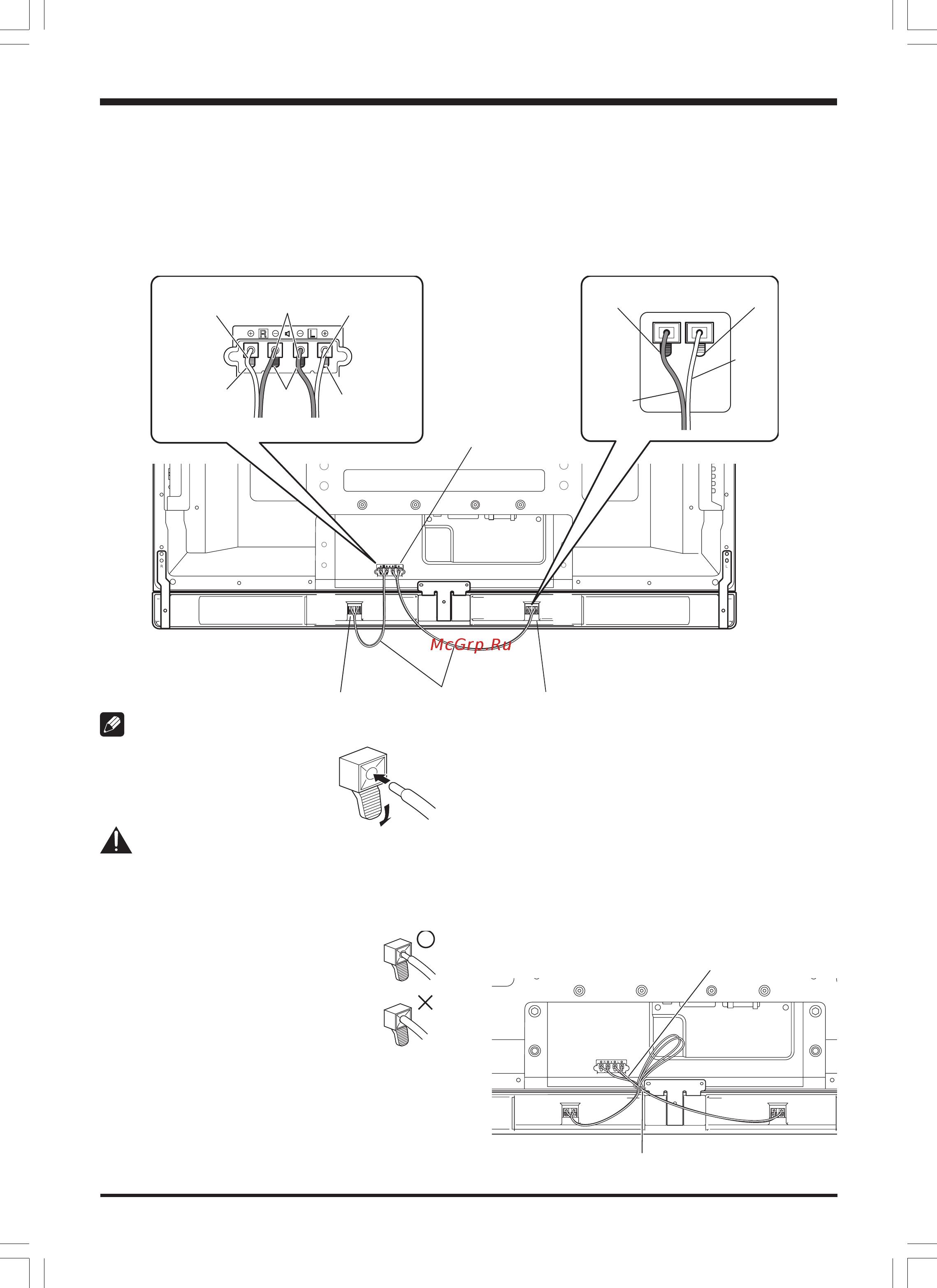

4. Подсоедините имеющиеся в
комплекте кабели
громкоговорителей к задней части
плазменного телевизора.
• Правильно соедините кабели, соблюдая полярность
терминалов громкоговорителей плазменного телевизора,
то есть кабель (Серый) к терминалам (Красный) и
кабель (Черный) к терминалам (Черный).
Содержание
- Винты для установки громкоговорителей m5 10 мм черного цвета 9 2
- Внимание 2
- Инструкции по эксплуатации 2
- Кабели громкоговорителей 2 2
- Проверка аксессуаров 2
- Установка 2
- Фиттинги для установки громкоговорителей 2
- При использовании подставки столика 3
- Прикрепите фиттинги для установки громкоговорителей к задней части плазменного телевизора 3
- Установка на плазменном телевизоре 3
- Внимание 4
- Сзади ввинтите прилагающиеся в комплекте винты в трех местах 4
- Уравняйте громкоговоритель с фиттингами в правильном направлении 4
- Подсоедините другой конец кабелей громкоговорителей к громкоговорителю 5
- Подсоедините имеющиеся в комплекте кабели громкоговорителей к задней части плазменного телевизора 5
- Связывание кабелей 5
- Выравняйте громкоговоритель с фиттингами для установки в правильном направлении 6
- Подсоедините другой конец кабелей громкоговорителя к громкоговорителю смотрите процедуру 5 на странице 5 6
- При использовании настенного устройства 6
- Прикрепите фиттинги для установки громкоговорителей к задней части плазменного телевизора смотрите пункт 1 на странице 3 2 соедините имеющиеся в комплекте кабели громкоговорителей с задней частью плазменного телевизора смотрите процедуру 4 на стр 5 3 расположите плазменый телевизор на фиттинги для крепления настенного устройства 6
- Важно запишите приведенный ниже номер модели и серийный номер данного устройства номера находятся на оборотной стороне 7
- Ввинтите винты снизу используя имеющиеся в комплекте винты в трех местах 7
- Номер модели номер модели серийный номер 7
- Сматывание кабелей смотрите процедуру 6 на странице 5 7
- Сохраните эти номера для дальнейшего использования сохраните эти номера для дальнейшего использования 7
- Спецификации 7
- Уход за корпусом 7
