ВНИМАНИЕ!

· Неверное подключение проигрывателя может привести к его поломке и

лишению права на гарантийное обслуживание.

· В данном устройстве используются усилители мощности, подключенные по

мостовой схеме. При подключении динамиков не допускается замыкание

проводов на массу автомобиля или друг с другом.

· Красный провод устройства должен быть подключен к цепи зажигания во

избежание разряда аккумуляторной батареи автомобиля при

продолжительной стоянке.

· Жёлтый провод устройства должен быть подключен к проводу с

постоянным напряжением +12 В, даже при выключенном зажигании. Если

Вы не нашли такого провода, то подключитесь к плюсовой клемме

аккумулятора после блока предохранителя.

· Чёрный провод устройства должен быть подсоединён к заземлённой

металлической части автомобиля. Если Вы не смогли найти подходящий

болт или винт, просверлите отверстие в металлической детали автомобиля

и винтом закрепите в нём провод. Для обеспечения хорошего заземления

удалите краску и грязь с тех областей поверхности, с которыми

соприкасается провод.

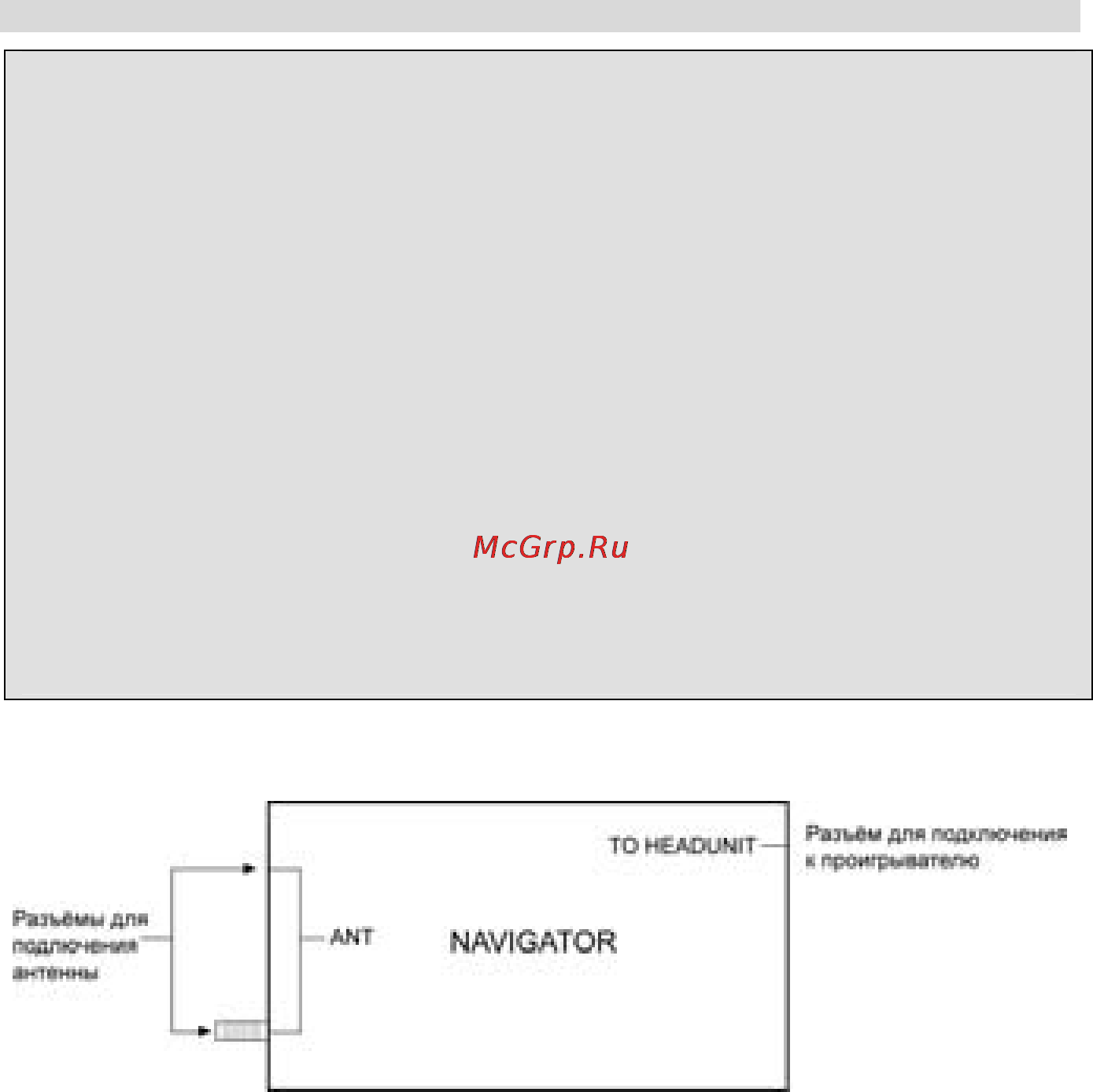

Выносной блок навигатора

Назначение проводов

Оранжевый (ILLUMI)

Подключите данный провод к лампочке габаритных огней. При включении

габаритных огней в тёмное время суток яркость подсветки ЖК-экрана и LCD-

дисплея будет снижена, чтобы не слепить глаза (в дневное время яркость

дисплея повышена для более чёткой видимости изображения).

Коричневый (MUTE)

При подключении данного провода к отрицательной клемме аккумулятора,

происходит автоматическое отключение звука. (Например, во время

телефонного звонка при использовании системы “хэндс-фри”).

Розовый (REVERSE)

Если к проигрывателю подключена камера заднего вида, то при включении

передачи заднего хода автомобиля режим воспроизведения автоматически

переключится на обзор с камеры. После выключения передачи заднего хода

режим работы проигрывателя автоматически вернётся к предыдущему режиму.
