2
Таблица 1 (продолжение).
5.Диаметр всасывающего отверстия, мм 150
6. Количество всасывающих отверстий, шт. х Ǿ мм 3 х 100
7. Расход воздуха м3/мин
70,82
8. Разряжение на всасывании, ат
0,018
9. Диаметр вентилятора, мм 305
10. Габариты мешка Ǿ х Н, мм 500 х 1100
11. Габариты (L-длина x W-ширина х Н-высота), мм 1450 х 750 х 1930
12. Объем мешков:
пылесборных, дм3 306,4
фильтрующих, дм3 430
13. Масса ,кг 76
2.2. По электробезопасности пылесос модели "КОРВЕТ 66" соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой
право вносить изменения в конструкцию и комплектность. При необходимости информация об этом
будет прилагаться отдельным листом к «Руководству»
3. КОМПЛЕКТНОСТЬ

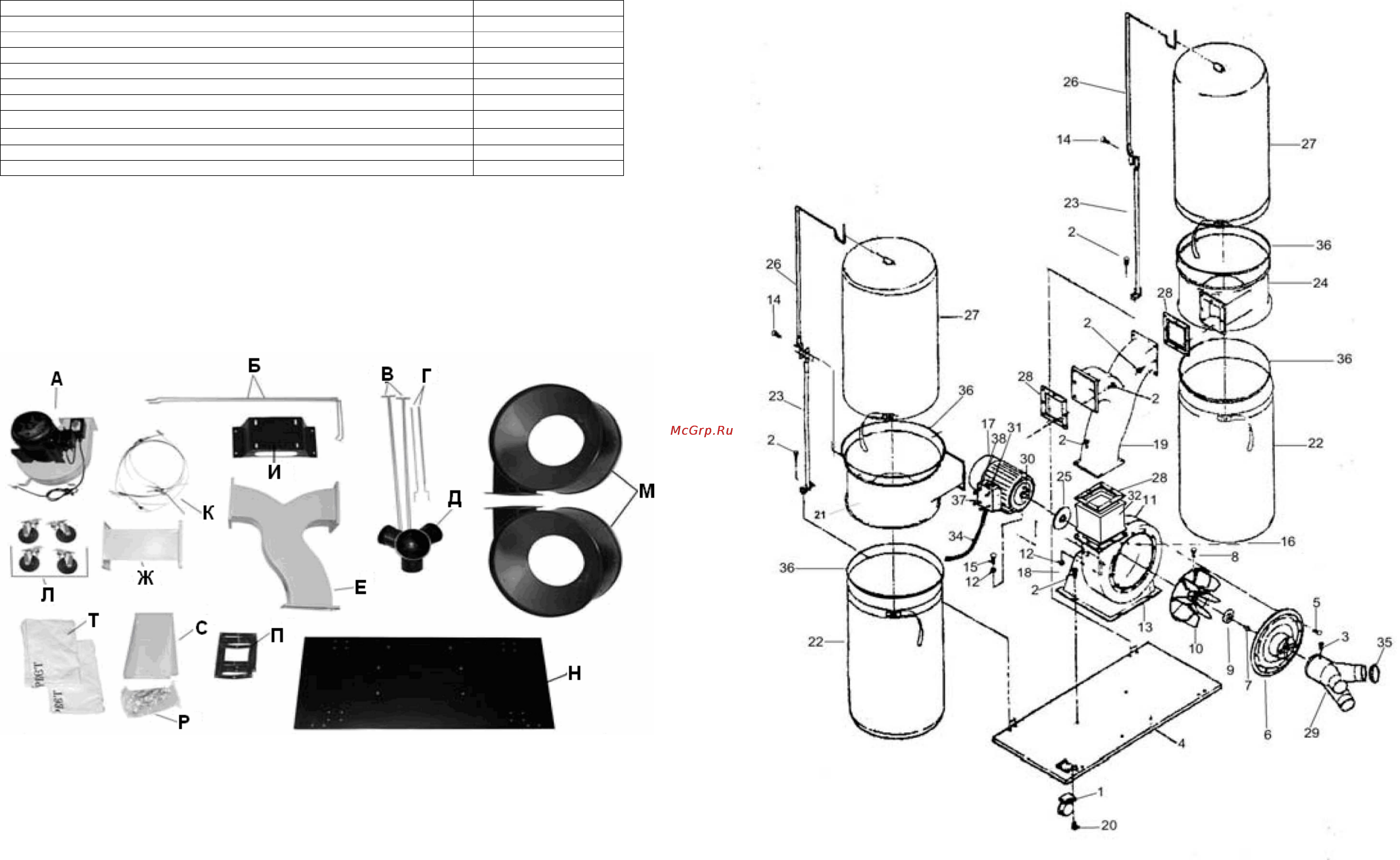

3.1. В комплект поставки входит Рис.1:
Рис.1.
Л. Ролик 4 шт. А. Корпус вентилятора с двигателем и
магнитным пускателем
1 шт.
М. Корпус фильтра 2 шт.
Б. Стойка вертикальная 2 шт. Н. Основание 1 шт.
В. Опора нижняя 2 шт. П. Прокладка 4 шт.
Г. Опора верхняя 2 шт. Р. Крепеж 1 компл.
Д. Переходник входной 1 шт С. Мешок пылесборный 2 шт.
Е. Отвод 1 шт. Т
. Мешок фильтрующий 2 шт.
Ж. Удлинитель отвода 1 шт. Руководство по эксплуатации 1 экз.
И. Основание двигателя 1 шт. Упаковка 1 шт.
К. Хомут мешка 4 шт.
Код для заказа 10266
11
СХЕМА СБОРКИ ПЫЛЕСОСА «КОРВЕТ 66»
