Подготовка к режиму отвода

воздуха

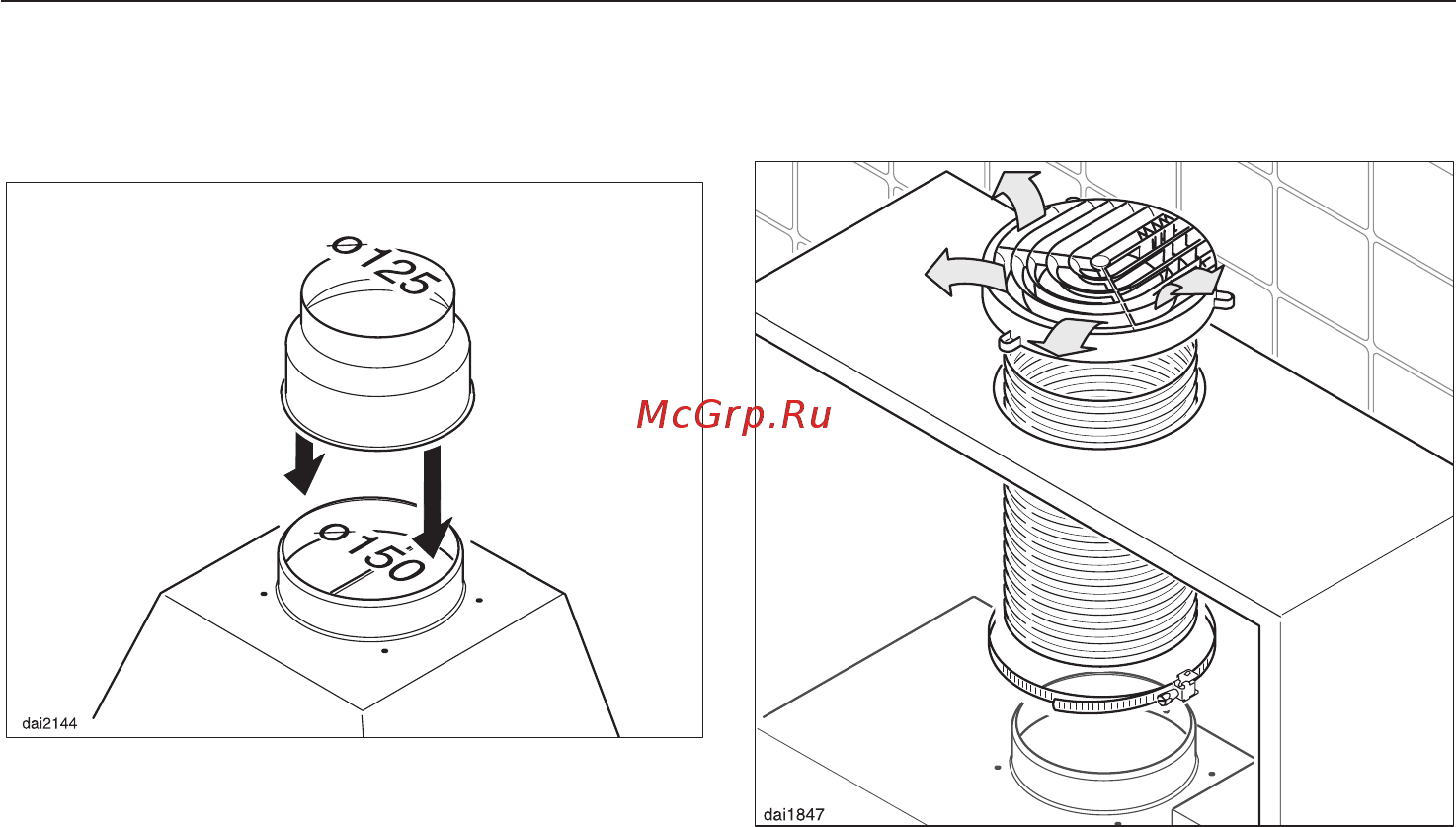

^ Вытяжка преназначена для эксп-

луатации с воздуховодом C 150 мм.

На тот случай, когда по техническим

причинам может использоваться

только воздуховод C 125 мм, прила-

гается переходный штуцер (см. так-

же главу "Воздуховод") .

Перед монтажом воздуховода пере-

ходный штуцер надеть на выпуск-

ной патрубок.

Прикрепите шланг отвода воздуха с

помощью хомута к выпускному пат

рубку и проведите дальнейшие ра

боты по подключению отвода воз

духа (см. главу "Воздуховод").

Работа в режиме циркуля

ции

Для эксплуатации вытяжки в режиме

циркуляции мы рекомендуем использо-

вать соответствующий монтажный

комплект, который можно приобрести

в специализированном магазине или

сервисной службе (см. главу "Техничес-

кие характеристики").

В него входят шланг, выходная венти

ляционная решетка, хомут для закреп

ления выпускного патрубка вытяжки.

Кроме того, Вам потребуется 2 уголь

ных фильтра (см. главу "Технические

характеристики").

Невозвратный клапан при работе вы

тяжки в режиме циркуляции не исполь

зуется.

Набор для модификации монтирует

ся соответственно ситуации по

встраиванию.

Следите, чтобы направляющие ре

шетки были обращены к центру по

мещения, а не непосредственно к

стене или потолку.

Монтаж
