![Electrolux EHGT320cx [6/9] Рис 3](/views2/1138700/page6/bg6.png)
24
Прибор рассчитан на подключение к однофазной сети
электропитания напряжением 230 В.
Подключение должно выполняться в соответствии с
действующими нормами и правилами.
Перед подключением прибора:
1. удостоверьтесь, что предохранитель сети и
электрическая сеть в Вашей квартире выдерживают
соответствующую нагрузку (см. паспортную
табличку);
2. удостоверьтесь, что электрическая сеть имеет
должное заземление, соответствующее
действующим нормам;
3. удостоверьтесь, что при установленной на место
варочной панели обеспечивается легкий доступ к
розетке сети и вилке сетевого шнура.
Прибор поставляется с сетевым шнуром. Его следует
оборудовать вилкой, соответствующей нагрузке,
указанной на паспортной табличке. При установке
вилки на сетевой шнур придерживайтесь рекомендаций,
приведенных на Рис. 3. Вилку следует вставлять в
соответствующую розетку.
При неразъемном подключении прибора к сети
необходимо установить между ними двухполюсный
размыкатель с расстоянием между разомкнутыми
контактами не менее 3 мм, тип которого соответствует
требуемой нагрузке в соответствии с действующими
нормами и правилами.
Сетевой провод должен быть размещен таким образом,
чтобы никакая его часть не могла нагреться до
температуры, на 90 °C превышающей комнатную
температуру.
Коричневый провод (подключенный к контакту
клеммницы, помеченному буквой “L”) всегда должен
соединяться с фазой сети.
Замена сетевого шнура
Подключение сетевого шнура к клеммнице прибора
относится к типу “Y”. Это означает, что для его замены
необходимо специальное оборудование.
В этом случае должен использоваться только
специальный сетевой шнур. Сечение проводов должно
соответствовать напряжению и рабочей температуре.
Желтозеленый провод заземления должен быть
примерно на 2 см длиннее фазовых проводов (Рис. 3)
Чтобы открыть клеммную коробку и получить доступ к
клеммам, действуйте следующим образом:
1. вставьте кончик отвертки в видимую выступающую
часть клеммной коробки;
2. слегка надавите и поднимите (Рис. 4).

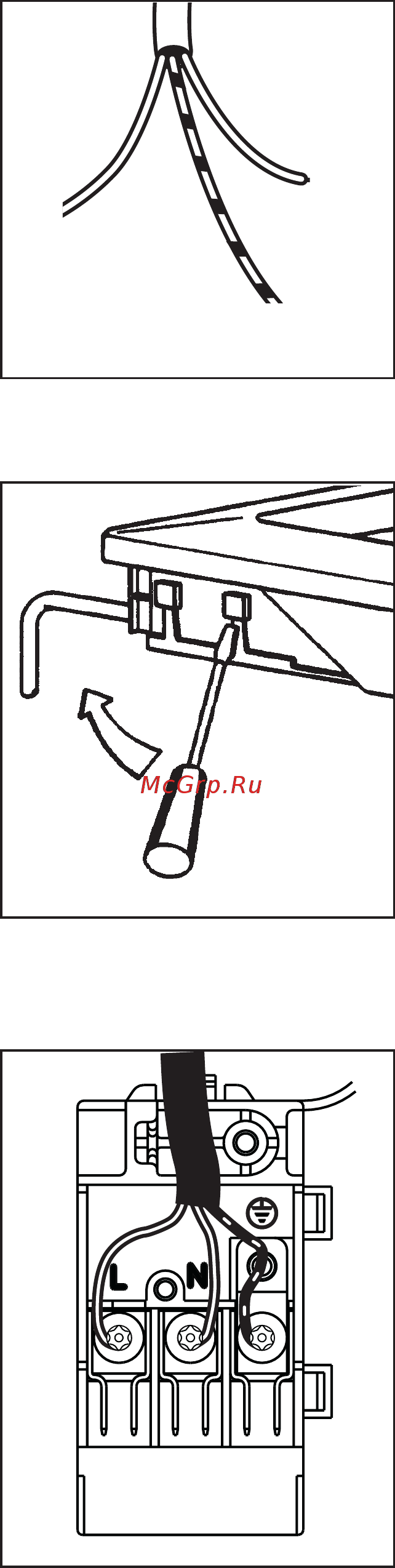

Электрическое подключение
Рис. 3
Рис. 4
FO 0257
Рис. 5
Нейтраль
(ноль)
Земля (желтозеленый)
