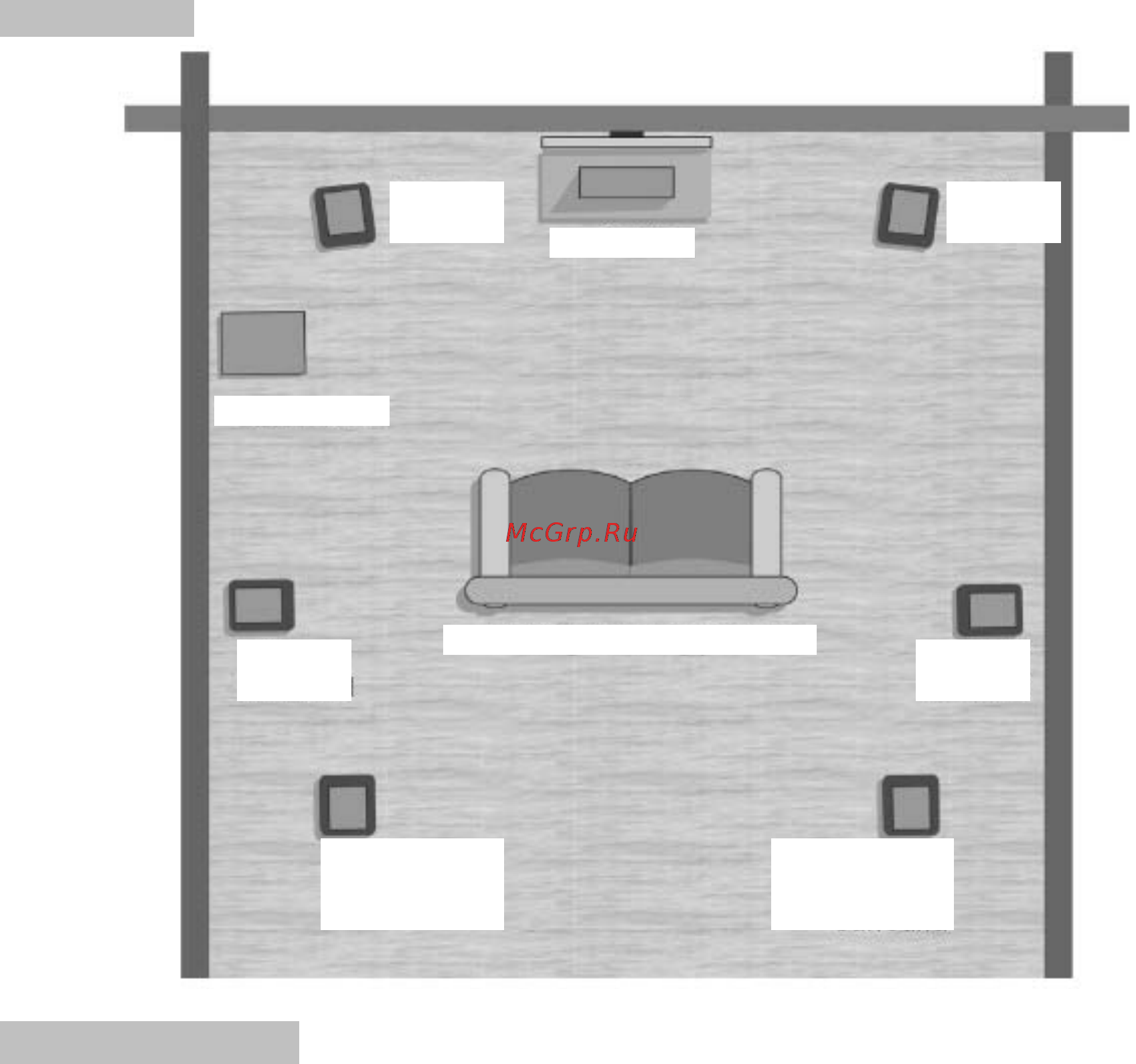

Acoustic Energy Neo Sub Dark [5/11] Схема один

Схема Один

Левая

передняя

Правая

передняя

Середина

Низкочастотник

Место просмотра/прослушивания

Левая

задняя

Правая

задняя

Другая или

ополнительная

левая задняя

ругая или

ополнительная

правая задняя

5. Подключение

Сверхнизкочастотная колонка Aegis Neo требует подключения как к сети питания, так и к

соответствующему источнику аудиосигнала. Гнезда для подключения находятся на

задней панели и показаны на схеме Два. Колонка должна оставаться выключенной, пока

все соединения не будут выполнены; убедитесь, что ручка регулировки Volume Level

(Громкость), также находящаяся на задней панели, повернута против часовой стрелки

полностью. Подключение вашей сверхнизкочастотной колонки Aegis Neo к источнику

звукового сигнала является простой процедурой, однако есть несколько вариантов

выбора режима подсоединения.

Подключение входов сигнала

Сверхнизкочастотная колонка Aegis Neo оборудована монофоническим входом AV

Subwoofer Line Input (АВ-вход) без фильтра и стандартной парой стереофонических

входов Line Input.

Вход AV Subwoofer Line Input (АВ-вход) предназначен для подсоединения выхода

аудио-видеопроцессора низкочастотных эффектов (LFE). Поскольку LFE-выход аудио-

видеопроцессора уже имеет фильтр низких частот, фильтр кроссовера колонки

обходится входом AV Subwoofer Line Input (АВ-вход). Ручка регулировки Crossover

Frequency (Частота кроссовера) не действует на сигналы, подаваемые через AV

Subwoofer Line Input (АВ-вход).

Стереовходы Line Input предназначены для подсоединения предусилителя или

аналогичных выходов. Левый и правый входы объединяются в один внутри

низкочастотника.

Подсоединяйте входные гнезда с помощью соответствующего соединительного кабеля

RCA Phono. Убедитесь, что кабель хорошего качества.

Стр. 5
