� ПОРЯДОК РАБОТЫ С РЕСИВЕРОМ
УСТАНОВКА РЕСИВЕРА
Установка ресивера в автомобиль может быть произведена Вами
самостоятельно или в сервисных центрах. Во избежание поломки ресивера
при его установке в автомобиль, не применяйте крепежных деталей,
отличных от прилагаемых к комплекту монтажных частей.
� Внимание!
� Перед установкой ресивера:
� - выверните два винта на верхней крышке ресивера (при их наличии);
� -отключите питание от замка зажигания или снимите клемму "минус"
с аккумуляторной батареи.
� Вставьте раму установочную (без ресивера) в отсек приборной
панели и отогните "язычки", расположенные по ее периметру спереди и
подходящие под размер приборной панели автомобиля.
�
� Вставьте ресивер в раму до упора. Закрепите ресивер с задней
стороны на корпус автомобиля с помощью планки (изгибаемой по месту
крепления) и крепежных деталей, входящих в комплект монтажных частей.
� Установите лицевую панель. При этом начинает мигать светодиод
индикации отсутствия лицевой панели.
� Примечание. При установке ресивера должна быть исключена
возможность замыкания оголенных частей проводов для подключения
громкоговорителей и управления антенной между собой и с корпусом
ресивера. Если провод для управления антенной не используется, хорошо
заизолируйте его оголенную часть (если изоляция нарушена).

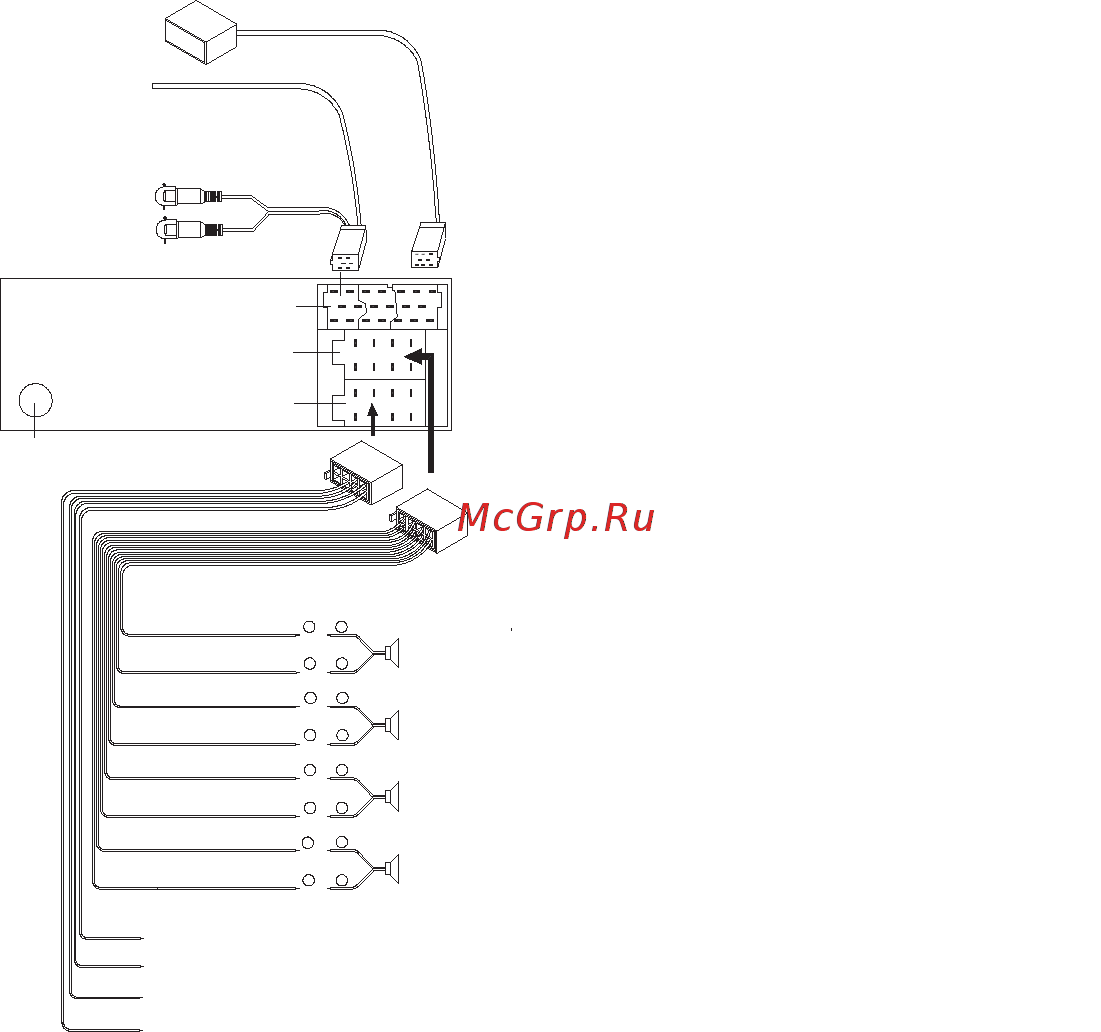

� Подключите:
� - к разъему маршрутного
компьютера - датчики от
электрооборудования автомобиля в
соответствии с нижеприведенным
описанием (для ресивера с
маршрутным компьютером);
� - к ресиверу - маршрутный
компьютер (для ресивера с
маршрутным компьютером);
� - к проводам соединительных
жгутов, входящих в комплект поставки
ресивера - громкоговорители,
бортовую сеть питания автомобиля и
другие устройства;
� - к ресиверу -
соединительные жгуты, антенну.
+
+
++
--
+ +
-
-
++
- -
-
-
Серый
Линейные аудиовыходы
Правый (красный)
Левый (белый)
Антенна
Включение усилителя
(опция)
Синий
А
Б
В
Зеленый/Черный
(Зеленый)
Белый/Черный
(Белый)
Серый/Черный
(Серый)
Фиолетовый/Черный
Фиолетовый
Задний левый
громкоговоритель
Передний левый
громкоговоритель
Передний правый
громкоговоритель
Задний правый
громкоговоритель
Корпус (Черный)
Замок зажигания (Красный)
Управление антенной (Синий)
Аккумулятор (Желтый)
Маршрутный
компьютер
Предохранитель 15А
