1
11 20191816
10
6
9
МАРШРУТНЫЙ
КОМПЬЮТЕР
МАРШРУТНЫЙ
КОМПЬЮТЕР
Контакт
Контакт
2
6
Цилиндрический контакт
заизолировать

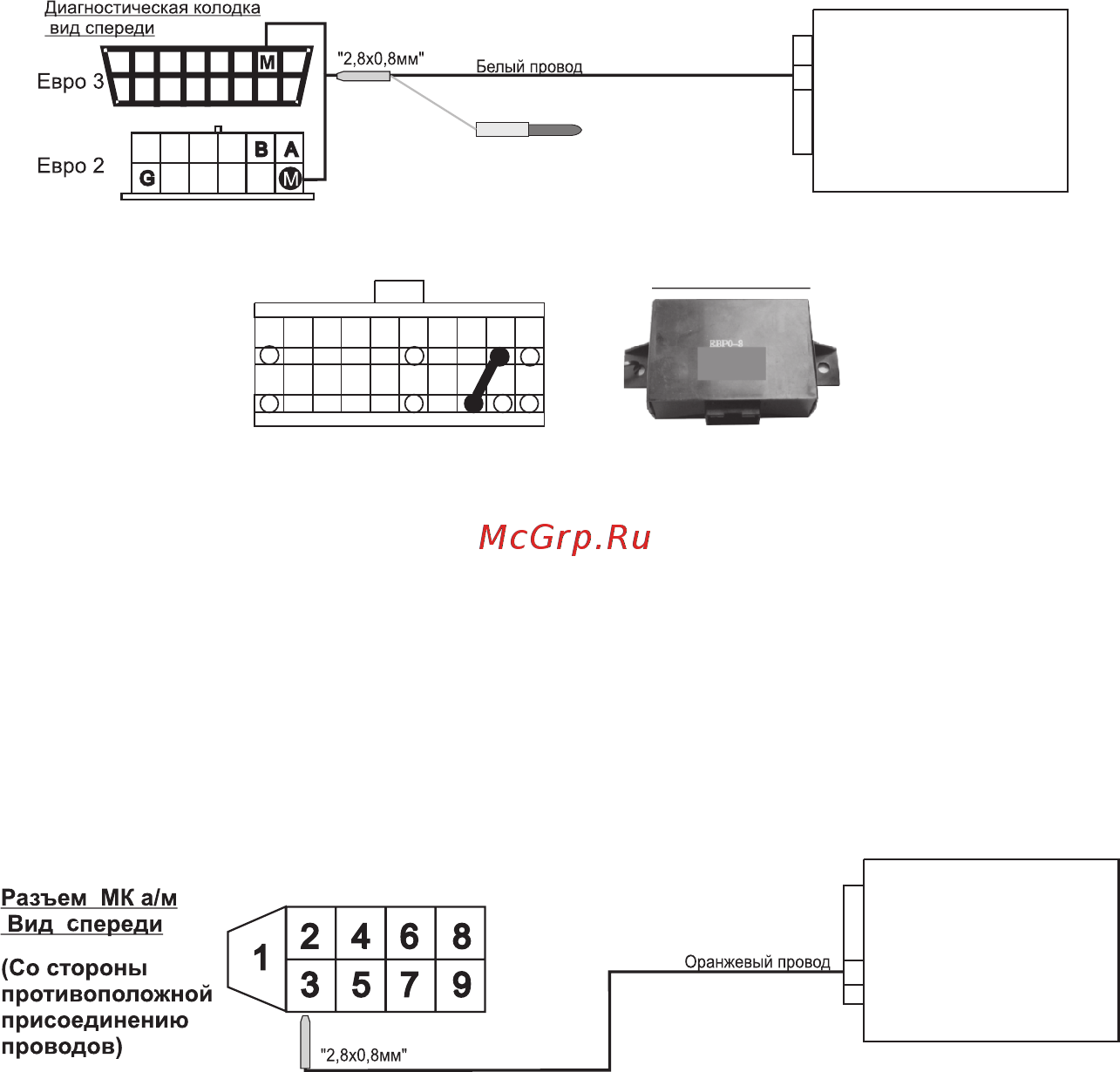

� ПОДКЛЮЧЕНИЕ МАРШРУТНОГО КОМПЬЮТЕРА (МК)
� Подключение МК должны производиться пользователями, имеющими
опыт электромонтажных работ, либо на станции тех обслуживания.
� Подключение производите при отключенном аккумуляторе. Не
используемые контакты соединительного жгута хорошо заизолируйте.
� Подключение МК в автомобиле ВАЗ
� 1) Подключите к МК соединительный жгут для подключения в
автомобиле, входящий в комплект поставки.
� 2) Подключение "К-линии". Подключите плоский контакт белого
провода соединительного жгута к гнезду "М" на колодке диагностики
автомобиля (для подключения к колодке автомобиля, оборудованного
системой управления Евро 3, предварительно напильником уменьшите
ширину контакта). Цилиндрический контакт жгута хорошо заизолируйте.
� При отсутствии имобилизатора установите перемычку между 9 и 18
контактами разъема для его подключения.
� ВНИМАНИЕ, БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР
ФУНКЦИОНИРОВАТЬ НЕ БУДЕТ. Не путайте разъем имобилизатора и
колодку диагностики!
� Местоположение имобилизатора удобно определить по проводам
идущим от контактного устройства имобилизатора (пластиковый пятачок со
светодиодом расположенный вблизи замка зажигания), длина которых от
контактного устройства до имобилизатора 30 см.
� 3) Подключение к замку зажигания. Подключите плоский контакт
оранжевого провода соединительного жгута к контакту 3 разъема
управления МК автомобиля. При отсутствии в автомобиле разъема
подключите оранжевый провод к цепи, на которой появляется напряжение
+12 В при включении замка зажигания. Внимание! Запрещается объединять
цепи замка зажигания и аккумулятора +12 В.
� 4) Подключение к датчику управления топливом (ДУТ).
Подключите плоский контакт зеленого провода МК к контакту 8 разъема
управления МК автомобиля. При отсутствии в автомобиле разъема ( для
автомобилей с высокой панелью) снимите козырек комбинации приборов и
открутите винты крепления комбинации. Протяните зеленый провод МК к
комбинации приборов. Зачистите 5- 7 мм провода розового цвета с красной
полосой, подходящего к 11 контакту белой 13-клемной колодки комбинации
приборов. Откусите контакт на зеленом проводе МК. Зачистите и надежно
соедините методом скрутки зеленый провод МК с зачищенным участком
розового провода с красной полосой. Хорошо заизолируйте место соединения
проводов. Подключение к ДУТ возможно выполнить так же в месте прокладки
розового провода к монтажному блоку под педалями автомобиля.
