РУкОВОДСТВО ПО экСПЛУАТАцИИ

•

SDD-т3006

3. Нажмите кнопку , сначала откиньте и затем снимите переднюю панель.

4. Аккуратно снимите пластмассовое обрамление.

5. Вставьте до упора ключи в пазы на боковых поверхностях аппарата и извлеките проигрыватель из рамы, потянув

его на себя, затем отсоедините от него проводку.

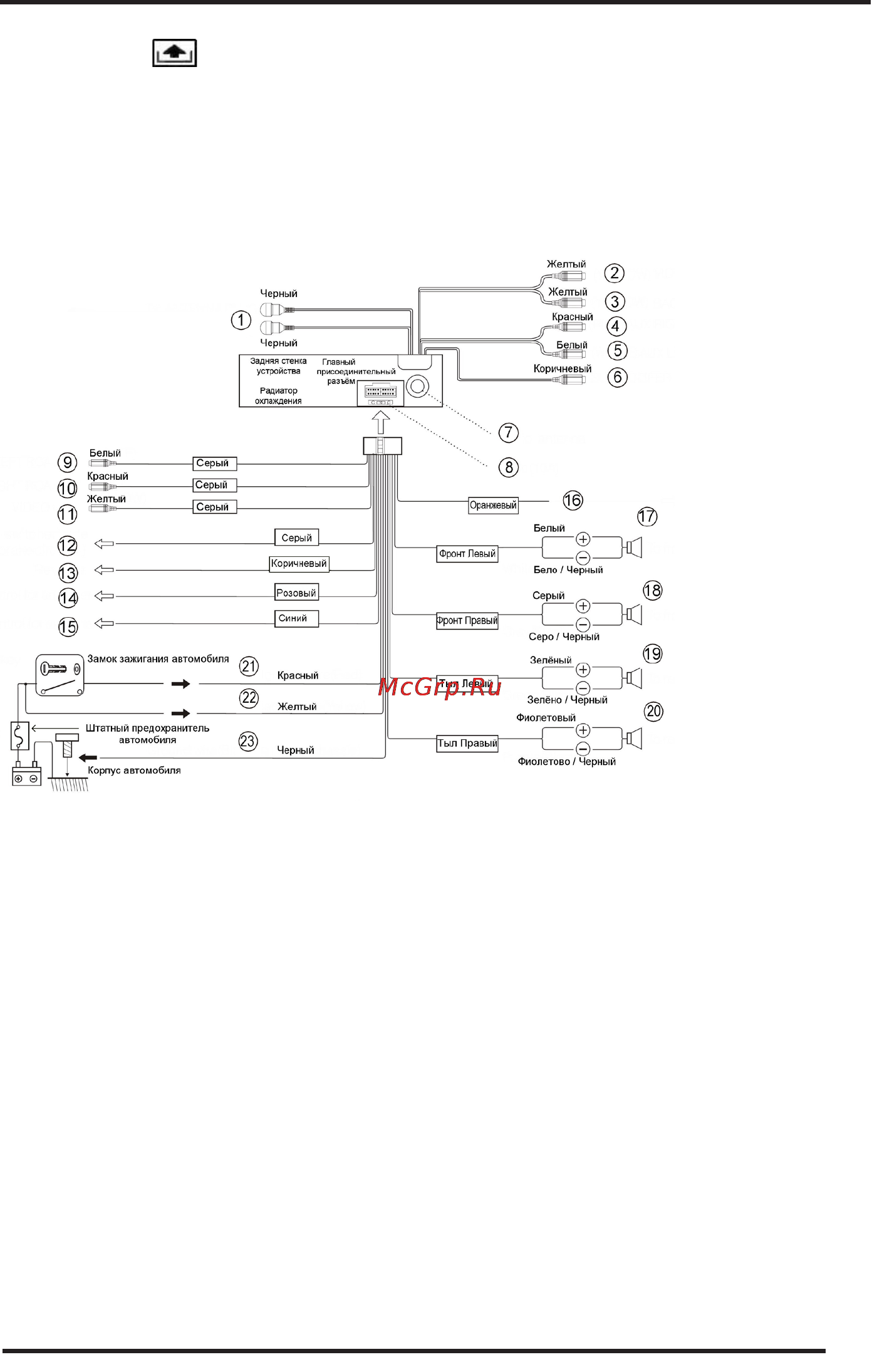

ПОДсОеДинениЯ

1. Входы для подключения телевизионной антенны (2 х Mini Jack 3.5мм)

2. Видео вход (желтый разъём RCA)- надпись «Video In»

3. Видео вход камеры заднего вида (желтый разъём RCA) - надпись «BACKUP CAMERA INPUT»

4. Аудио вход – правый канал (красный разъём RCA)- надпись «AUN IN R CH»

5. Аудио вход – левый канал (белый разъём RCA)- надпись «AUN IN L CH»

6. Аудио выход для подключения сабвуфера (коричневый разъём RCA)- надпись «SUB.W»

7. Вход радиоантенны

8. Предохранитель (10 А)

9. Аудио выход – фронт, левый канал (серый провод, белый разъем RCA) - надпись «AUDIO OUT FRONT L»

10. Аудио выход – фронт, правый канал (серый провод, красный разъем RCA) - надпись «AUDIO OUT FRONT R»

11. Видео выход (серый провод, желтый разъем RCA) - надпись «VIDEO OUT»

12. Вход от выключателя стояночного тормоза (-) (серый провод)

13. Вход от выключателя фонарей задней скорости (+) (коричневый провод)
