8. Чтобы снова установить подставку, повторите всю процедуру в обратном порядке.

ПРИМЕЧАНИЕ. Другие используемые подставки или кронштейны должны

соответствовать стандарту VESA.

Соблюдайте осторожность при снятии подставки.

ПРИМЕЧАНИЕ. При повторном креплении подставки

совместите метку “TOP SIDE” на

подставке с верхней частью монитора.

Установка на подвижный кронштейн

Данный ЖК-монитор может быть установлен на подвижный кронштейн. Чтобы установить монитор на кронштейн:

1. Чтобы снять подставку, выполните действия, описанные в разделе “Отсоединение подставки монитора перед

установкой”.

2. Прикрепите кронштейн к монитору при помощи 4 винтов, которые остались после снятия подставки (Рисунок F.1).

ПРИМЕЧАНИЕ. 1. Во избежание повреждения монитора и подставки используйте при установке ТОЛЬКО те винты

(4 шт.), которые остались после снятия подставки.

2. ЖК-монитор следует использовать только с предназначенным для него кронштейном (например,

стандарта GS). В целях соблюдения правил безопасности монитор следует устанавливать на

кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора.

3. Опорная подставка должна выдерживать вес не менее 21,2 кг и иметь сертификат организации

UL США.

Дополнительно имеются 4 отверстия VESA специально для пользователей, которым необходимо более низкое

положение монитора, чем то, которое может обеспечить поставляемая в комплекте подставка монитора.

Монитор может быть установлен в более низкое положение на подставке при помощи 4 винтов, которые

ввинчиваются в отверстия VESA.

ПРИМЕЧАНИЕ. 1. Функция изменения угла наклона недоступна, если монитор закреплен в более низкой позиции.

2. Функцию поворота монитора вокруг оси не следует использовать, если монитор закреплен в

нижних отверстиях VESA.

Отверстие метки “ ”

Затем выполните

сборку

Метка “TOP SIDE”

Данной меткой отмечается

верхняя панель монитора

То лщина кронштейна

(рычага) 2,0-3,2 мм

Вес монитора в сборке: 5,3 кг (максимум)

100 мм

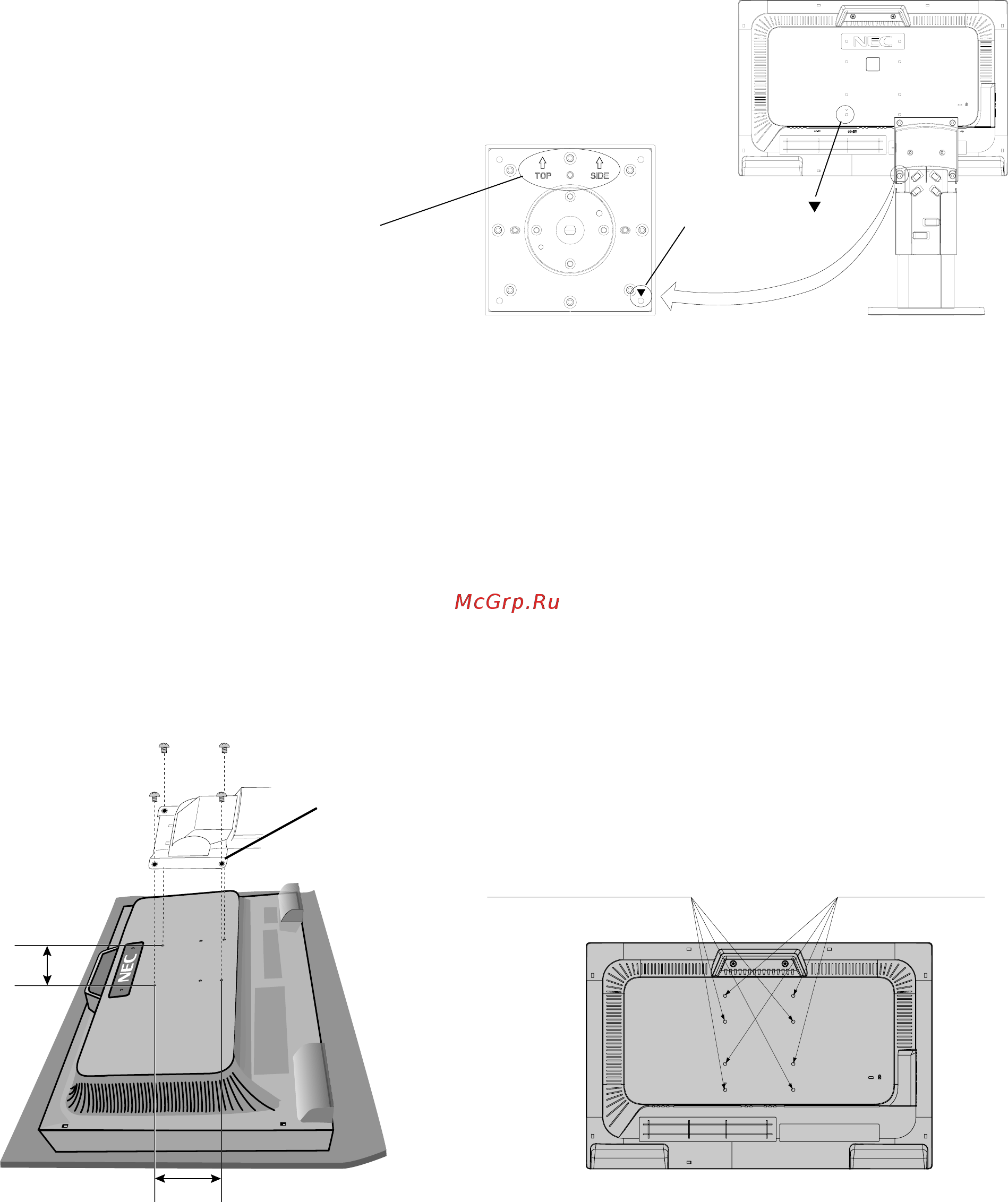

Рисунок F.1

4 винта (М4)

(макс. глубина: 9,5 мм)

100 мм

Дополнительно 4 VESA
