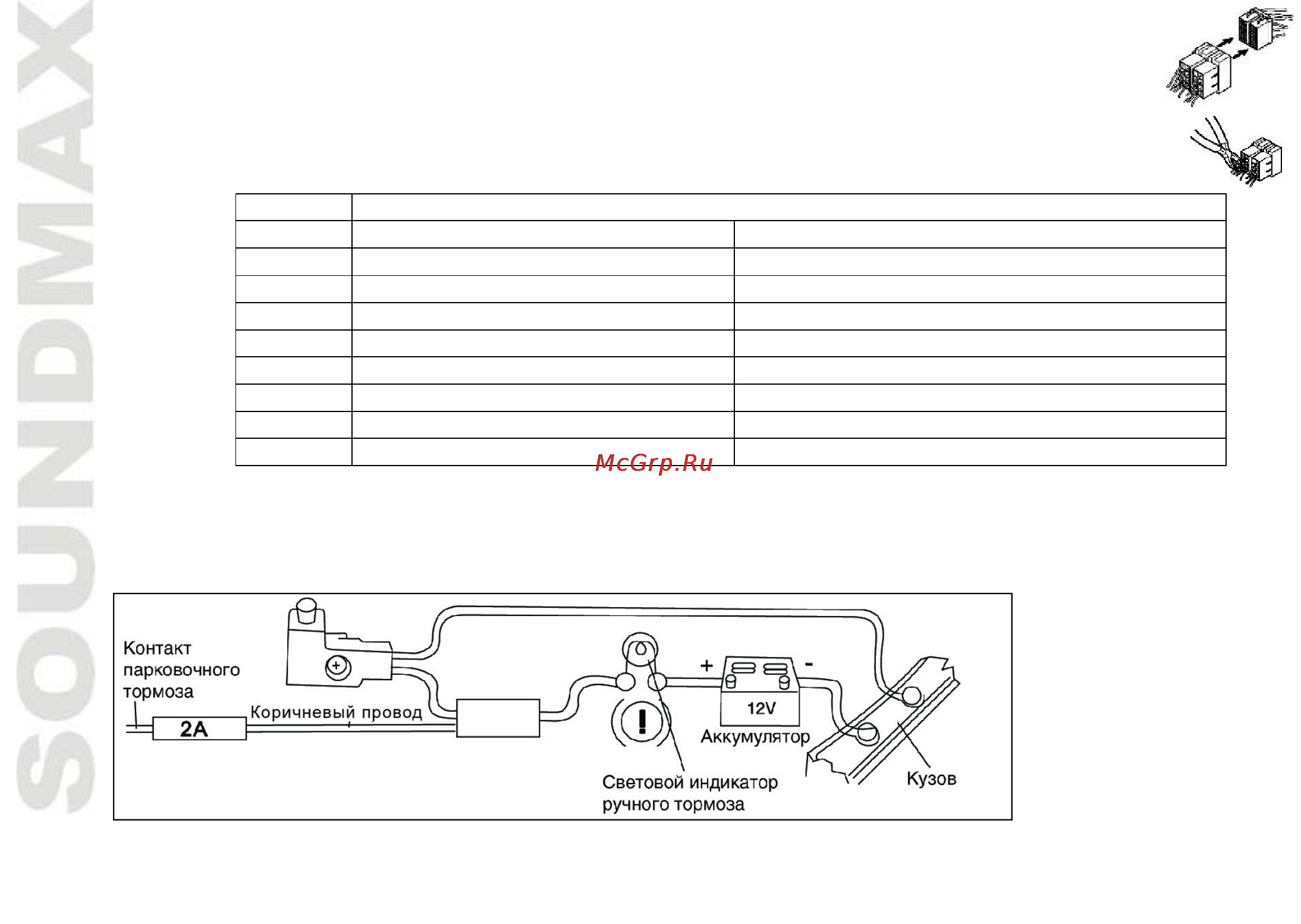

Использование разъема I SO 1 Если в Вашем автомобиле есть разъем ISO произведите подключение как показано на рисунке 2 Для подключений без разъемов ISO внимательно проверьте все провода перед подключением неправильное подключение может привести к повреждениям изделия Обрежьте разъем подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей Функция Номер 1 2 3 4 5 6 7 8 Разъем А Питание 12В желтый Питание антенны синий Зажигание красный Заземление черный Разъем В Задний правый Фиолетовый Задний правый Фиолетовый Черный Передний правый Серый Передний правый Серый Черный Передний левый Белый Передний левый Белый Черный Задний левый Зеленый Задний левый Зеленый Черный Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем Подключение парковочного провода 42
