5.8.Обслуживание виброплиты после работы.
По окончанию работы оператор обязан:
- остановить виброплиту (см. п.5.6);
- остановить двигатель (см. п.5.7);
- проверить техническое состояние виброплиты и особенно
состояние соединений, отсутствие течи топлива и масла с
двигателя и вибратора;
- проверить состояние и уровень масла в двигателе, при
пониженном уровне долить (см.п.5.2.1);

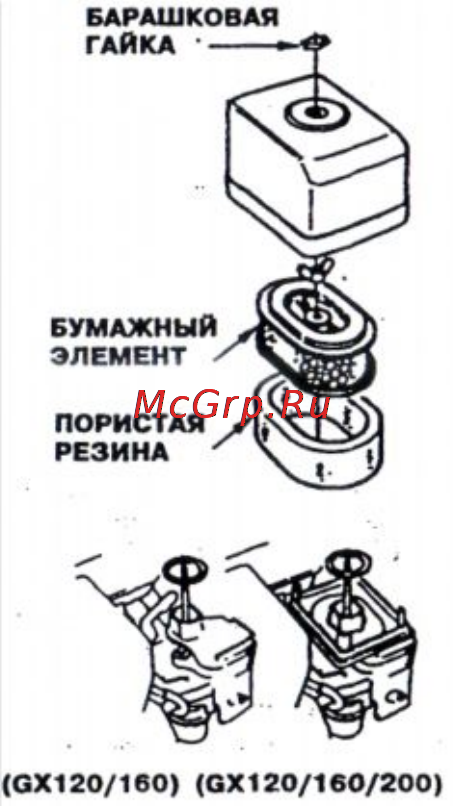

- снять и протереть губкой запылившийся воздушный фильтр и
установить его на место.
Загрязненный фильтр затруднит приток воздуха в карбюратор. Во
избежание неисправностей в работе карбюратора, регулярно чистите
фильтр. Делайте это чаще, если двигатель работает на пыльных
территориях.
- протереть влажной (смоченной водой) ветошью запыленные и
загрязненные поверхности виброплиты;
- исключить воздействие на изделие вредных атмосферных
факторов и некомпетентных личностей.
5.9.Сохранность.
Виброплита должна хранится в сухом помещении и полном
отсутствии неблагоприятных атмосферных условий. При длительных
10
сроках хранения изделие должно быть законсервировано.
6. МЕРЫ БЕЗОПАСНОСТИ.
6.1.К работе на виброплите допускаются лица, достигшие
совершеннолетия, прошедшие инструктаж по охране труда и
правилам пожарной безопасности с соответствующими записями в
журнале инструктажа и ознакомленные с настоящим руководством
по эксплуатации.
6.2.Запрещается запуск виброплиты:
- со снятыми или незакрученными крышками бензобака и емкости для
воды;
- со снятыми или отпущенным кожухом;
- при наличии течи топлива, масла и воды из негерметичных
соединений системы орошения.
6.3.Запрещается:
- заливать топливо в бензобак при работающем двигателе;
- заливать топливо в бензобак без использования воронки;
- допускать разлив топлива при его заливке в бензобак;
- заправка топлива в закрытом непроветриваемом помещении, на
складе или в непосредственной близости от склада ГСМ;
- курение при заправке топлива, а также непосредственно от места
заправки.
6.4.Запрещается работа на неисправной виброплите до устранения
неисправностей.
6.5.Виброплита относится к строительным машинам IV категории
машин, безопасных для здоровья, ее конструкция и параметры
должны соответствовать требованиям ГОСТ 12.2.011-75.
6.6.Уровень шума при работе виброплиты находится в пределах 92…92
дБ, поэтому оператор обязан использовать индивидуальные
наушники.
6.7.Виброплита является вибрационной машиной, поэтому из условий
безопасной работы оператора, вибрационные колебания на которого
передаются через рукоятку, время непрерывной работы не должно
превышать:
- 240 мин. – при уплотнении грунта и других сыпучих материалов;
11
