- 30 мин. – при уплотнении щебня, асфальтобетонных смесей,
фундаментов, тротуарной плитки и других тяжелых смесей.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1.Техническое обслуживание виброплиты должно производиться с
целью обеспечения постоянной исправности и готовности ее к
работе, а также обеспечения требований техники безопасности и
пожаробезопасности;
7.2. В процессе эксплуатации оператор обязан осуществлять осмотр
и техническое обслуживание виброплиты.
7.2.1. Ежечасный осмотр:
- проверить нет ли течи масла из двигателя, при наличии
устранить;
- проверить уровень масла в двигателе, при необходимости
долить (см.п.5.2.1);
- проверить отсутствие течи масла из вибратора, при наличии –
устранить;
- проверить состояние главных амортизаторов, при ослаблении
крепления затянуть гайки крепления, а при наличии трещин и
отслоений заменить;
- при работе в сильно запыленных условиях проверить и при
необходимости очистить воздушный фильтр.
7.2.2. Осмотр по истечении каждых 25 часов работы:
- проверить натяжение клинового ремня, при необходимости
подтянуть;
- в случае замены клинового ремня, использовать ремни
соответствующие размерам 13mm x 737mm (VM-60, VM-95),
13mm x 838mm (VM-80);
- очистить воздушный фильтр, а в случае сильного загрязнения
или повреждения заменить.
7.2.3. Осмотр по истечению каждых 100 часов работы.
Осуществить все проверки, оговоренные в п.7.2.1 и 7.2.2,
а также:
- заменить масло в двигателе;
- заменить масло в корпусе вибратора (VM-60, VM-80)
(масло моторное SAE 10W-30 объем 0,2 л);
- заменить воздушный фильтр;
12
- почистить или заменить свечи зажигания;
Рекомендуемые свечи:
BPR6ES(NGK)
W20EPR-U(DENSO)
1) Осмотрите свечу. Выбросите свечу, если она выглядит изношенной
или если изоляция треснула или крошится. В случае, если свечу еще
можно использовать, почистите ее щеткой.

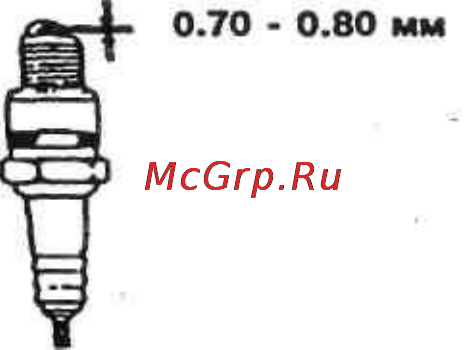

2) Измерьте зазор свечи щупом для измерения зазоров. Отрегулируйте
расстояние, сгибая боковой электрод.
Зазор должен быть: 0.70 - 0.80 мм
3) Проверьте, чтобы шайба свечи был в хорошем состоянии и
ввинтите свечу рукой, чтобы избежать перекоса резьбы.
7.3. Мелкие, средние и капитальные ремонты виброплиты должны
проводится согласно графику ППР предприятия, производящего ее
эксплуатацию или на других предприятиях в условиях
специализированной мастерской или цеха.
7.4. Ремонты и обслуживание двигателя должны производится согласно
прилагаемому руководству по эксплуатации двигателя.
13
