- 3 -

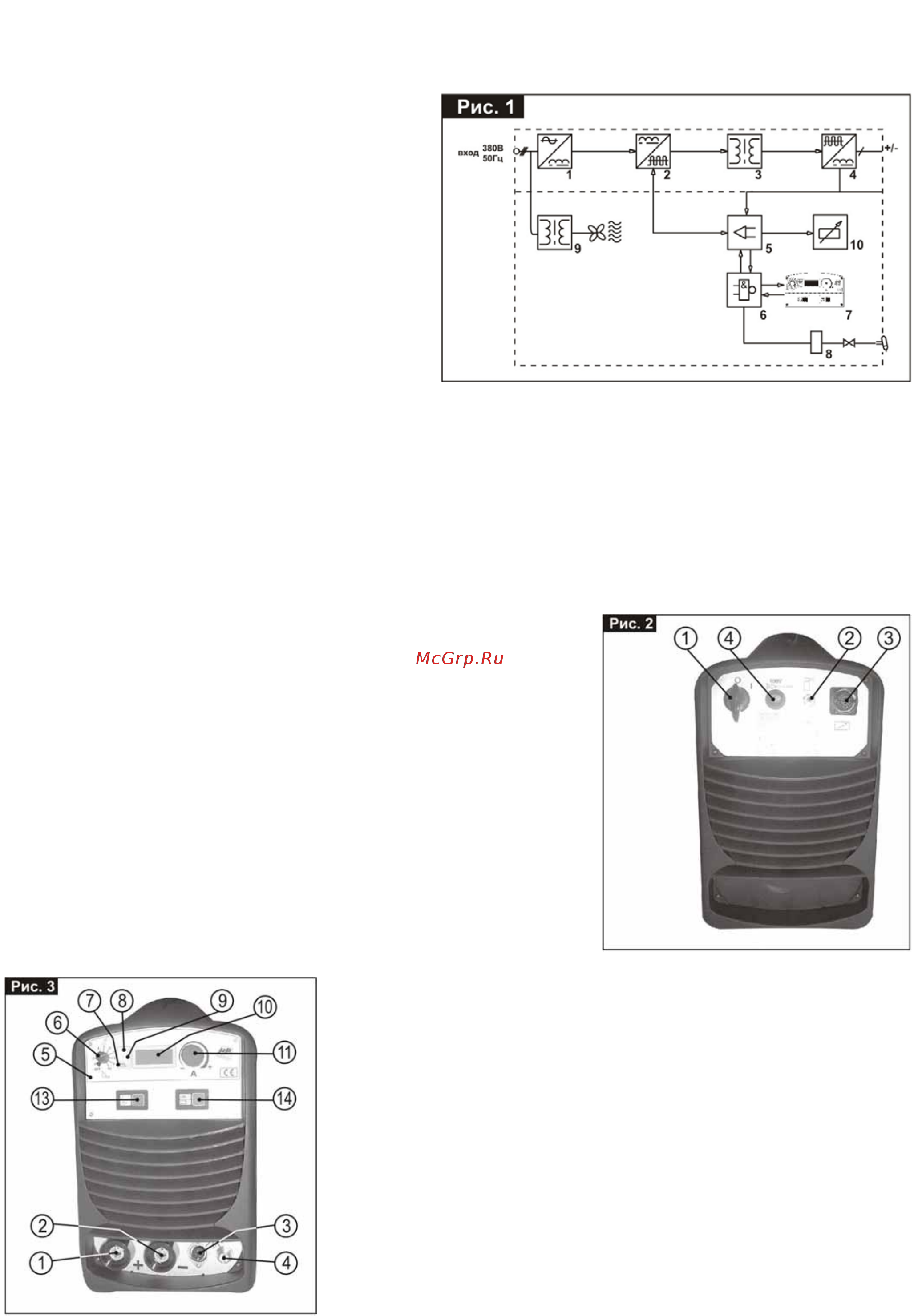

4. Структурная схема.
1. Вход трехфазного тока питания, выпрямитель и конденсатор.
2. Транзисторы и управляющий переключающий мост (IGBT): преобразуют напряжение выпрямленного тока цепи в
высокочастотное переменное напряжение (20 кГц) и позволяет регулировать передачу мощности в соотношении
ток/напряжение в соответствии с режимом
сварки.
3. Высокочастотный трансформатор: первичная
обмотка питается напряжением,
преобразованным блоком 2. Предназначение
трансформатора состоит в том, чтобы привести
в соответствие напряжение и ток к значениям
необходимым для дуговой сварки и кроме того
гальванически разделить ток сварки и основную
цепь питания.
4. Вторичный мост выпрямителя с выпрямляющим
индуктивным сопротивлением: преобразует
переменное напряжение/ток, производимые
вторичной обмоткой при низкой частоте в
постоянное напряжение/ток.
5. Блок электронной регулировки и управления:
производит контроль значений сварочного тока и
сравнивает их с данными, установленными пользователем; модулирует импульсы управления ведущего
транзистора IGBT, который и осуществляет управление.
6. Логическая схема управления аппарата: устанавливает сварочные циклы, управляет регулировками и системами
защиты.
7. Панель управления и установки режимов.
8. Электроклапан подачи защитного газа TIG сварки.
9. Вентилятор охлаждения.
10. Дистанционное управление.
5. Подключение, регулировка и индикация.
5.1. Задняя панель (Рис. 2).
1. Выключатель питания О/выключен, I/включен.
2. Разъем подсоединения газового баллона.
3. Разъем дистанционного управления (см. Дополнительное
оборудование).
4. Питающий кабель.
5.2. Передняя панель (Рис. 3).
1. Клемма «плюс» для подсоединения сварочного кабеля.
2. Клемма «минус» для подсоединения сварочного кабеля.
3. Разъем кабеля управления горелки.
4. Разъем подачи газа горелки TIG.
5. Панель управления.
6. Потенциометр регулировки мощности дуги при MMA сварке и
затухания при TIG сварке
7. Желтый индикатор неисправности сети питания
8. Желтый индикатор неисправности сварочного аппарата
9. Зеленый индикатор подключенного напряжения
10. Буквенно-цифровой дисплей
11. Ручка установки параметров сварки
13. Кнопки выбора режима сварки
14. Кнопка выбора режима управления
