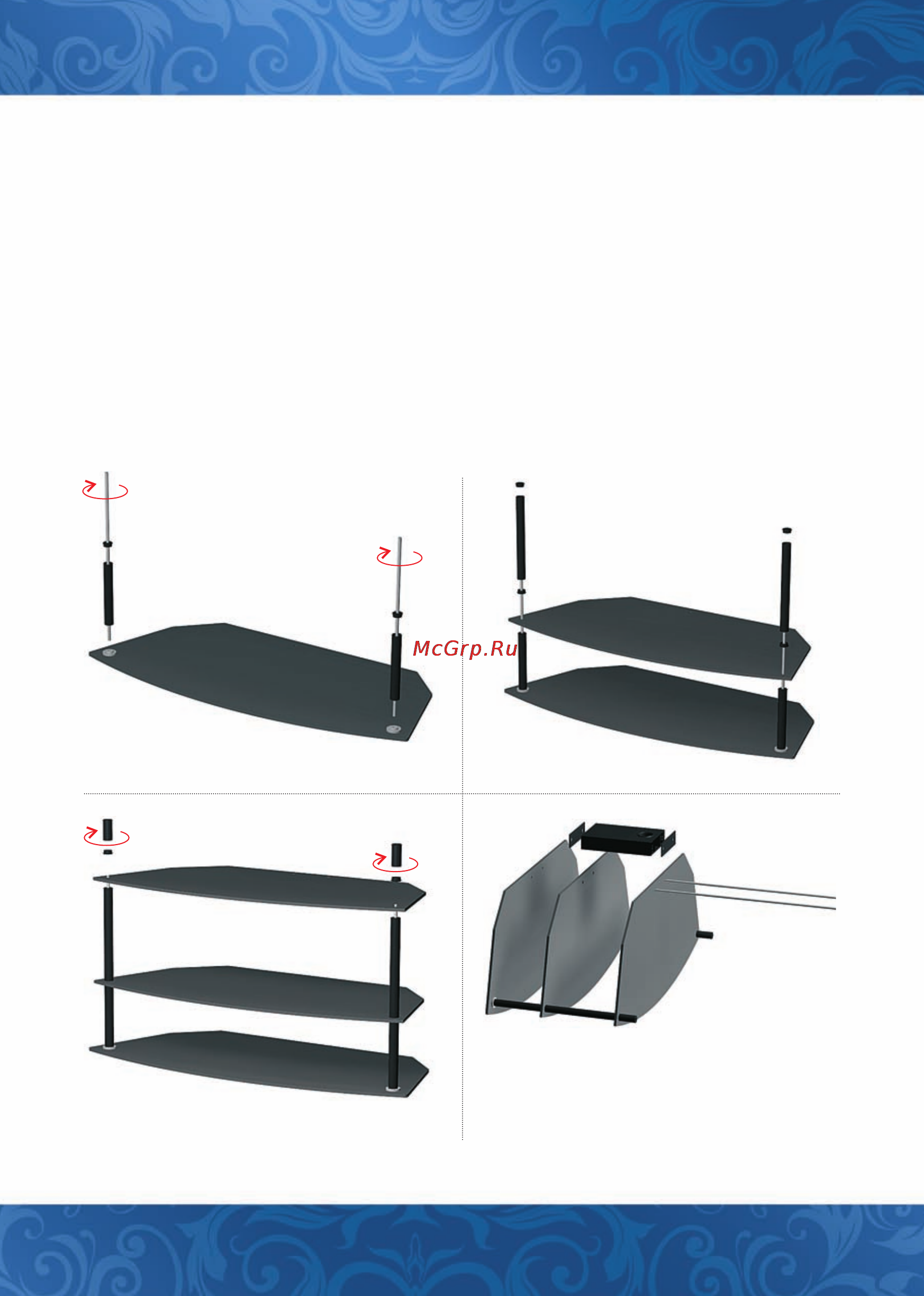

 Собрать профиль 2 с узлами разрыва и вставить между полками. Продеть че-

рез него шпильки М8 длинные. (См. рис. 4)

 Собрать профиль 3 с узлами разрыва и вставить между столешницей и полкой.

Продеть через него шпильки М8 длинные. (См. рис. 5)

 На шпильки М8 установить с одной стороны профиль 1 с узлами разрыва, а

с другой—профиль 4 с узлами разрыва. Закрепить конструкцию с помощью

шайб М8 и гаек колпачковых М8. (См. рис. 6)

 Установить кронштейн крепления ЖК-телевизоров.

 Слегка ослабить опоры для того, чтобы появился зазор для вставки экрана.

 Вставить кронштейны экрана между средней полкой и шайбами узла разрыва

М8 труб 1 D25.( См. рис. 7)

 Прикрутить опоры до упора.

 Перевернуть готовое изделие на опоры.




