Акма V3-610 Complex [2/4] Схема сборки v3 610 complex

 

 Положить столешницу, как показано на рис. 1. Прикрутить шпильки М8 короткие.

 На шпильки М8 установить трубы 2 с шайбами узлов разрыва D25, согласно

рис. 1.

 Наложить полку.

 На шпильки М8 установить трубы 1 с шайбами узлов разрыва D25. (См. рис. 2)

 Наложить полку.

 На шпильки М8 установить шайбы узлов разрыва D25. Прикрутить опоры.

(См. рис. 3)

 Перевернуть конструкцию на бок. (См. рис. 4)

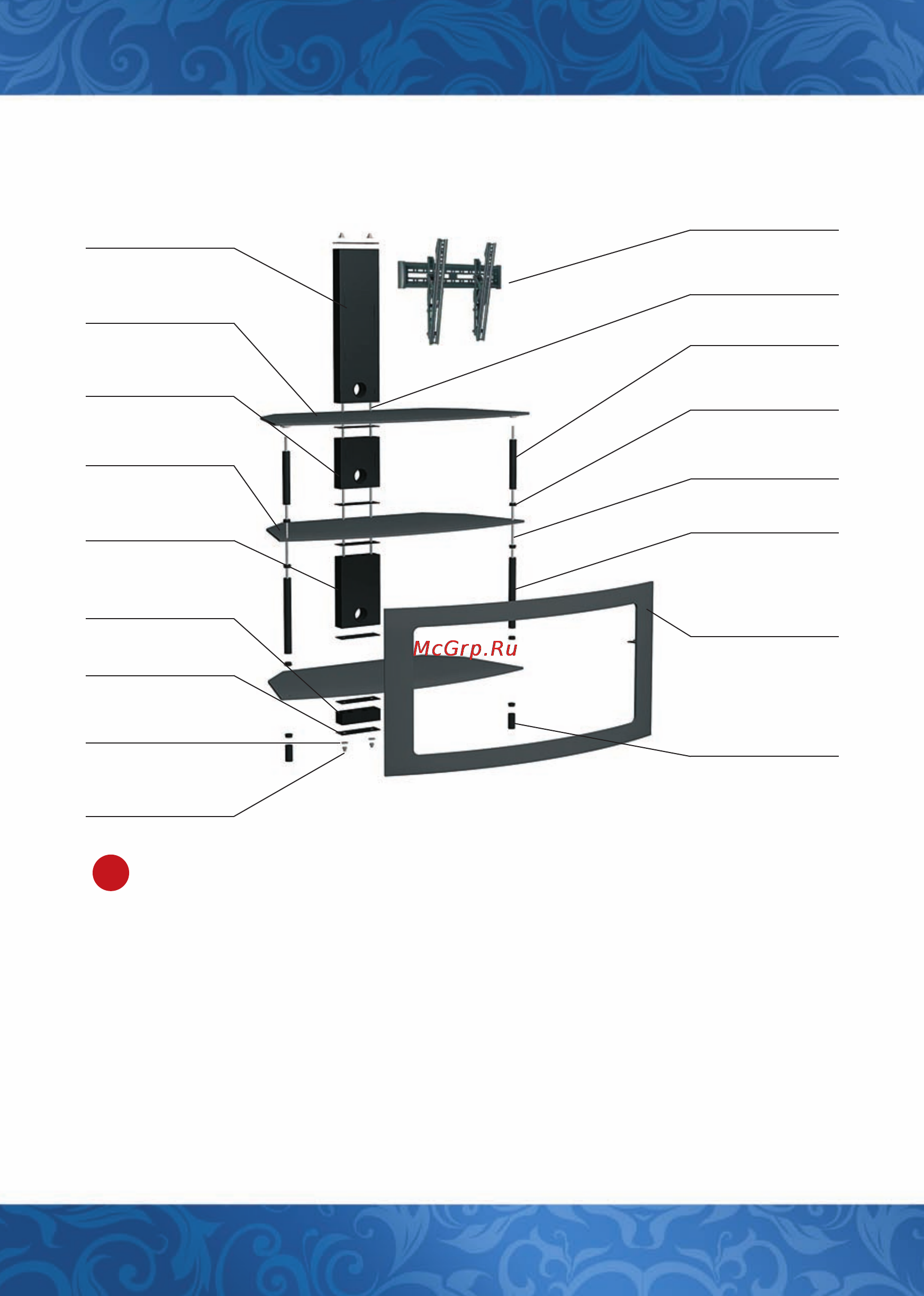

V3-610 Complex

  



17. Кронштейн

крепления ЖКТ

16. Шпилька М8

длинная

5. Труба 2 D25

7. Шайба узла

разрыва D25

3. Экран

6. Опора

15. Профиль 4

1. Столешница

11. Профиль 3

2. Полка

13. Шайба М8

5. Гайка

колпочковпая М8

8. Шпилька М8

короткая

4. Труба 1 D25

10. Профиль 2

9. Профиль 1

12. Узел разрыва
