Акма V3-1512 Black [3/4] Комплектация
![Акма V3-1511 [3/4] Комплектация](/views2/1028376/page3/bg3.png)

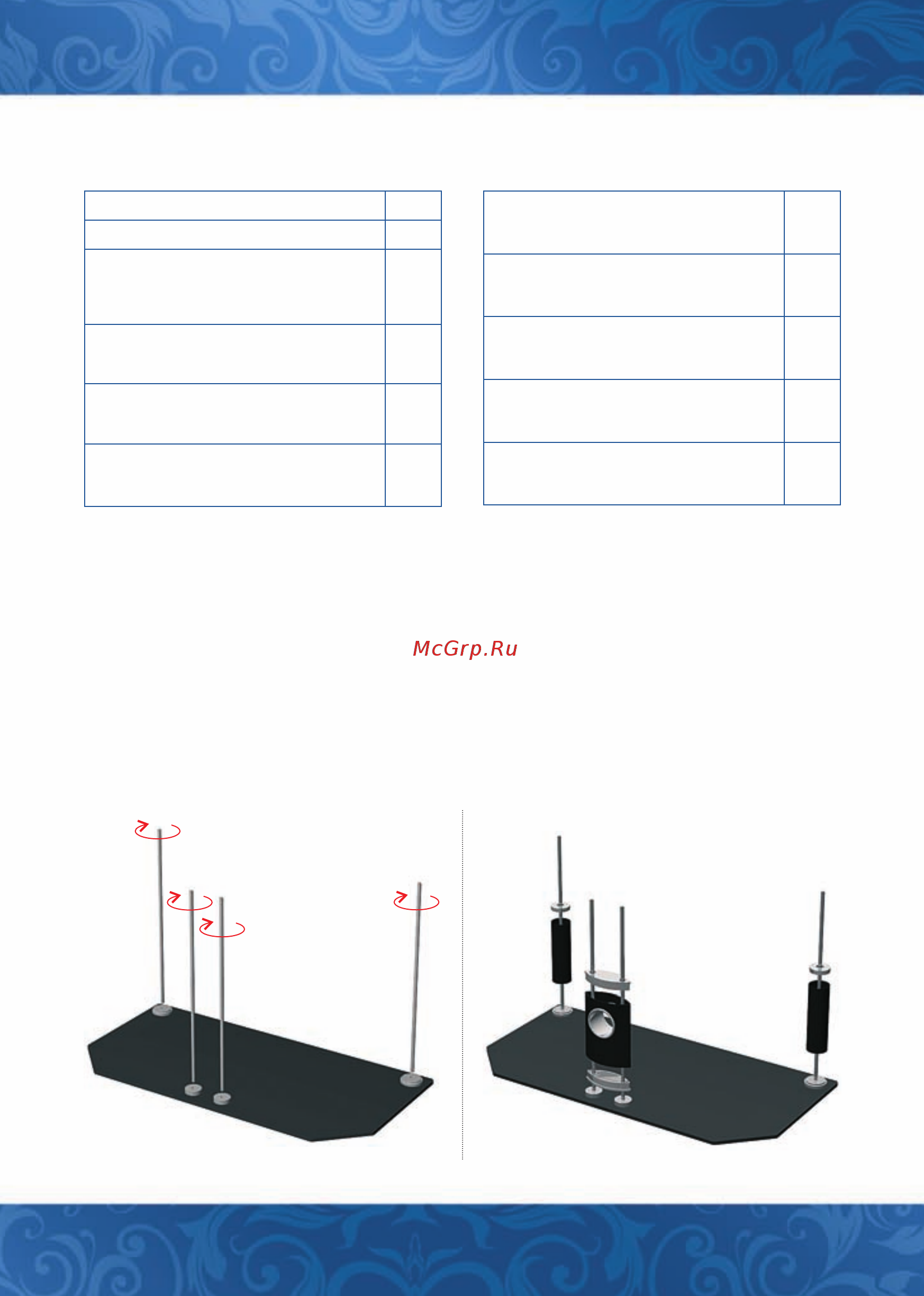

Положить столешницу, как показано на рис. 1. Прикрутить шпильки М8.
На шпильки М8 установить трубы верхние с шайбами узлов разрыва и профиль
верхний с узлами разрыва, согласно рис. 2.
Наложить полку.
На шпильки М8 установить трубы средние с шайбами узлов разрыва и профиль
средний с узлами разрыва. (См. рис. 3)
Наложить полку.
На шпильки установить трубы нижние с шайбами узлов разрыва и шайбами опор,
профиль нижний с узлами разрыва. Закрепить с помощью гаек. (См. рис. 4)
Перевернуть готовое изделие на опоры.
Столешница 800х400х8мм 1 шт
Полка 800х400х6мм 2 шт
Труба D50 160мм
Труба D50 225мм
Труба D50 67мм
2 шт
Шайба узла
разрыва D50
8 шт
Профиль 1 67мм 1 шт
Профиль 2 167мм
Профиль 3 159мм
1 шт
Шпилька М8 470мм 4 шт
Гайка М8 4 шт
Узел опоры 1 шт
Узел разрыва 5 шт
Шайба опоры 2 шт
