метра вибронаконечника.

2.3 Вибраторы соответствуют исполнению У категории 2 ГОСТ

15150 – 69 и предназначены для эксплуатации в районах, характери-

зующихся следующими условиями:

- высота местности над уровнем моря не более 1000 м;

- окружающая среда должна быть взрывобезопасной, не насы-

щенной токопроводящей пылью, не содержащей агрессивных газов и

паров в концентрациях, которые могут вызвать разрушение метал

лов и электроизоляционных материалов;

- температура окружающей среды: для ИВ – 75, ИВ – 113, ИВ –

116А, ИВ – 116А-1.6, ИВ-117А от плюс 40 до минус 45 °С; для ЭПК-

1300/28, ЭПК-1300/38, ЭПК-1300/51, ЭПК-1300/76 от плюс 40 до ми-

нус 25 °С.

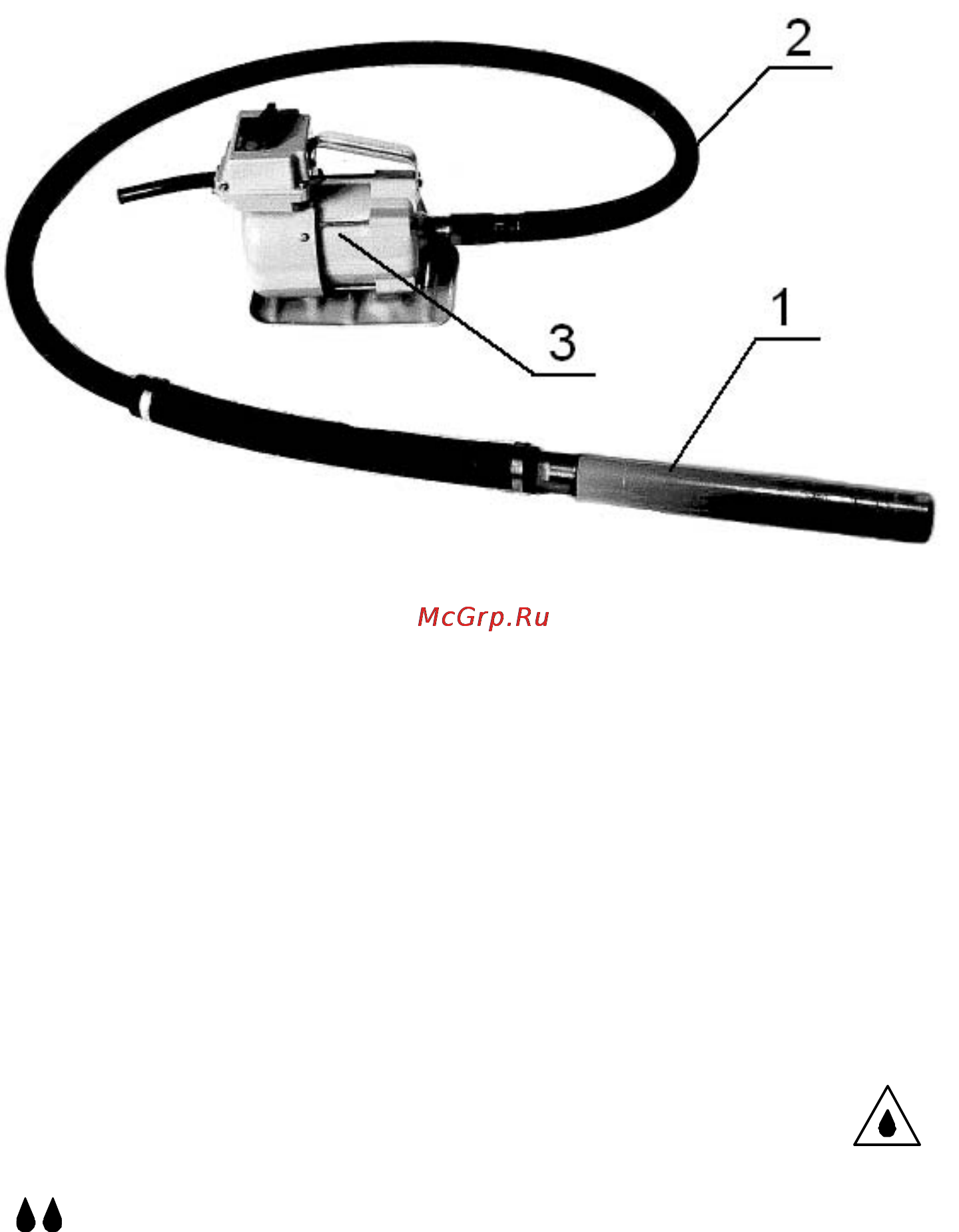

Рисунок 1. Вибраторы электрические глубинные ручные с гиб-

ким валом ИВ – 75, ИВ – 113, ИВ – 116А, ИВ – 116А-1.6, ИВ-117А,

ЭПК-1300/28, ЭПК-1300/38, ЭПК-1300/51, ЭПК-1300/76

(рабочий комплект):

1 – вибронаконечник,

2 – вал силовой гибкий с броней,

3 – электродвигатель.

3 Технические характеристики

3.1 Основные технические характеристики вибраторов указаны в

таблице 1.

Степень защиты вибраторов по ГОСТ 12.2.013.0-91:

1) электродвигатель – брызгозащищенная машина

;

2) вибронаконечник и гибкий вал – водонепроницаемая

машина

3.2 Характеристика подшипников качения указана в таблице 2.

Таблица 1
