Акма V3-2045 Black [2/4] Монтаж

V3-2045

 

 Положить столешницу, как показано на рис. 1. Прикрутить шпильки М5.

 На шпильки М5 установить опору центральную верхнюю и две опоры боковые

верхние, согласно рис. 2.

 Наложить полку среднюю.

 На шпильки М5 установить опору центральную среднюю.

 В крайние отверстия средней полки установить шканты таким образом, чтобы

он попали в отверстия опор боковых верхних.

 Установить опоры боковые средние. Совместить отверстия со шкантами.

(См. рис. 3)

  





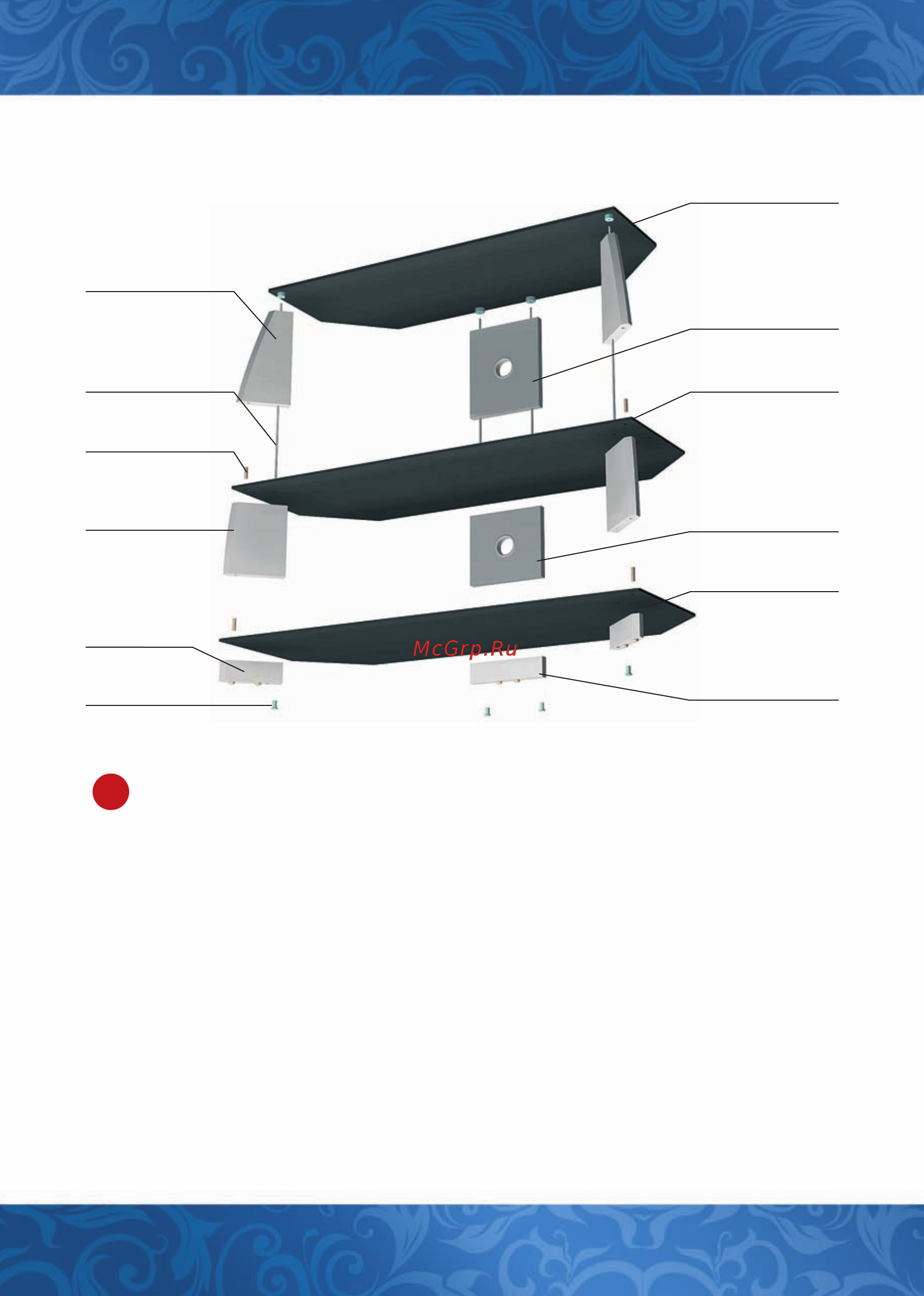

1. Столешница

2. Полка средняя

7. Опора

боковая верхняя

8. Опора

боковая средняя

9. Опора

боковая

нижняя

12. Гайка

4. Опора

центральная

верхняя

5. Опора

центральная

средняя

3. Полка нижняя

6. Опора

центральная

нижняя

10. Шпилька М5

11. Шкант
