Акма V3-2052 Black — инструкция по сборке конструкции с использованием труб и полок [2/4]

  

 Положить столешницу, как показано на рис. 1. Прикрутить шпильки короткие.

 На шпильки установить трубы 1 с узлами разрыва, согласно рис. 2.

 Наложить полку.

 Придерживая полку, на шпильки установить трубы 2 с узлами разрыва. Закре-

пить с помощью гаек. (См. рис. 3)

 Перевернуть конструкцию на бок. (См. рис. 4)

 Собрать трубу овальную 2 с узлами разрыва и вставить между столешницей и

полкой. Продеть через нее шпильки длинные. (См. рис. 4)

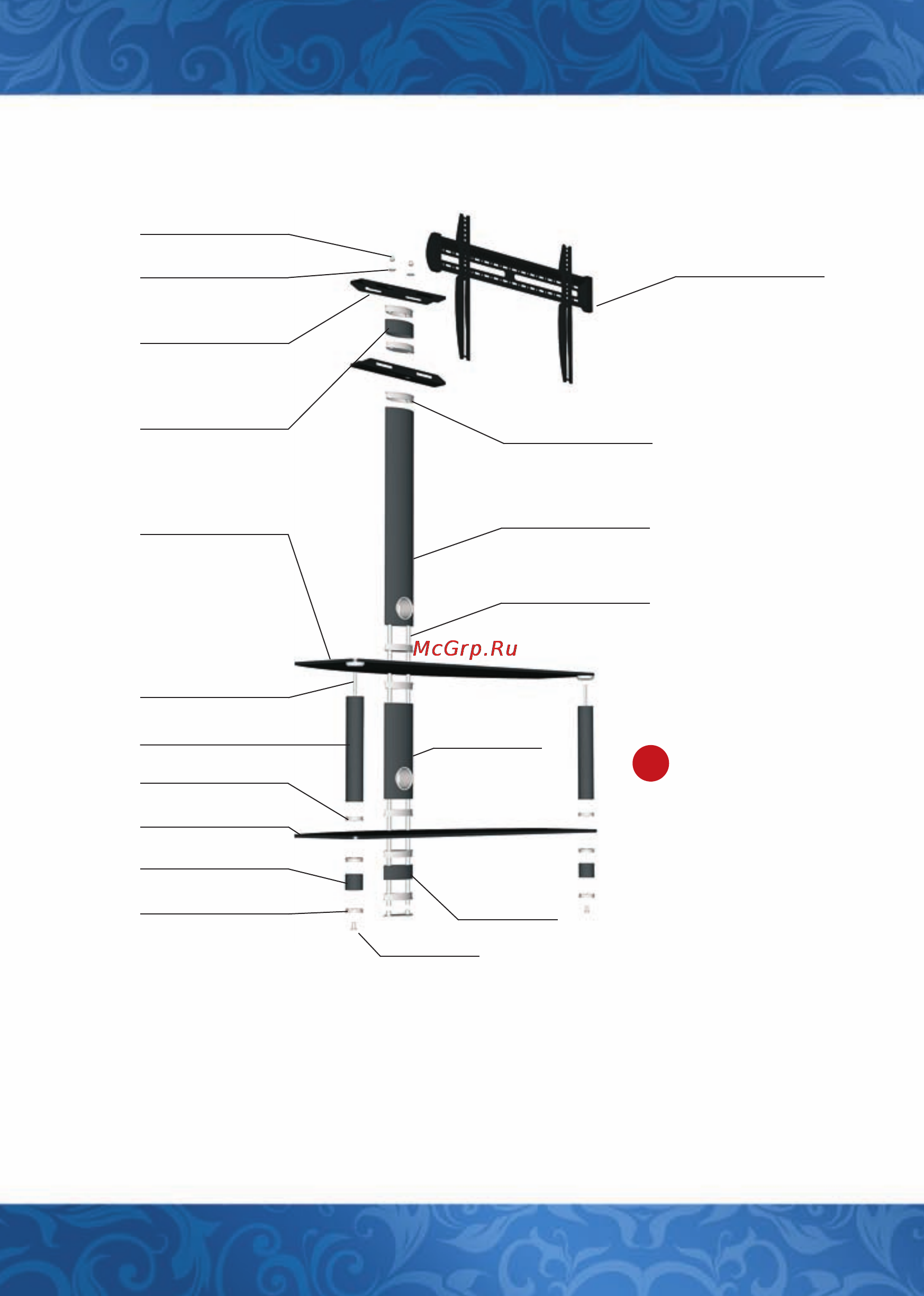

V3-2052

18. Кронштейн

крепления ЖКТ

  















16. Гайка колпачковая

17. Шайба

15. Балочная

конструкция

14. Труба

овальная 3

(32 мм.)

13. Узел опоры

10. Труба

овальная 1

4. Шпилька

длинная

1. Столешница

3. Шпилька

короткая

11. Труба

овальная 2

5. Труба 1

7. Узел разрыва

12. Труба

овальная 3

(39 мм.)

2. Полка

6. Труба 2

9. Узел опоры

8. Гайка
