2 Подушечками пальцев выдвиньте оптический дисковод в сборе из
соответствующего отсека.

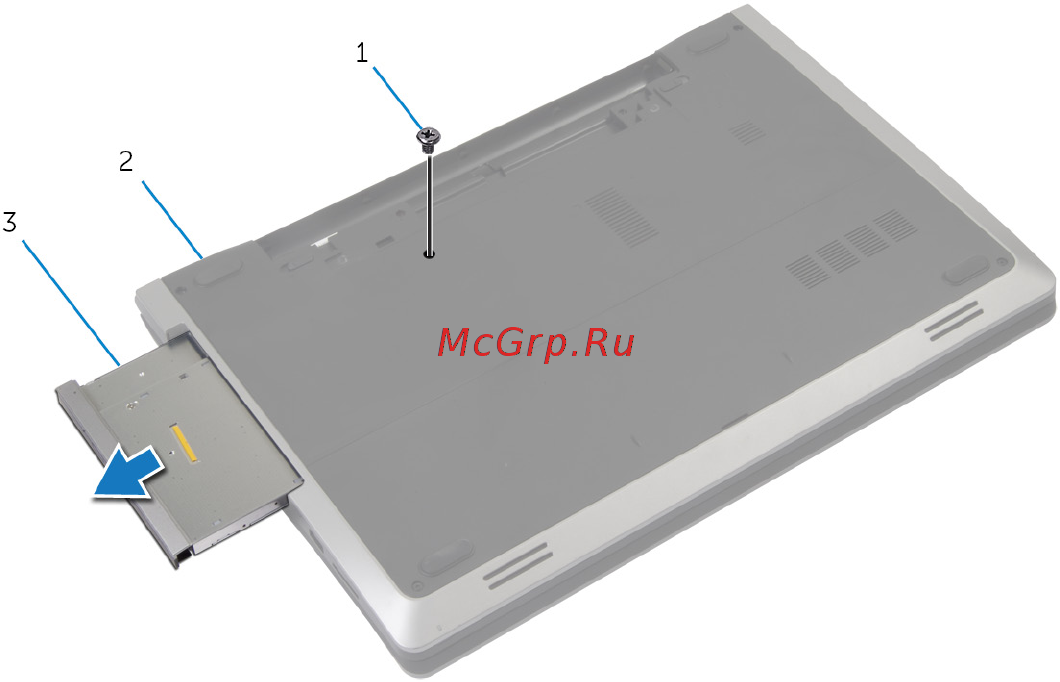

1 винт 2 основание компьютера
3 оптический дисковод в сборе
3 Выверните винт, которым скоба оптического дисковода крепится к
оптическому дисководу в сборе.
4 Снимите скобу с блока оптического дисковода.
20
