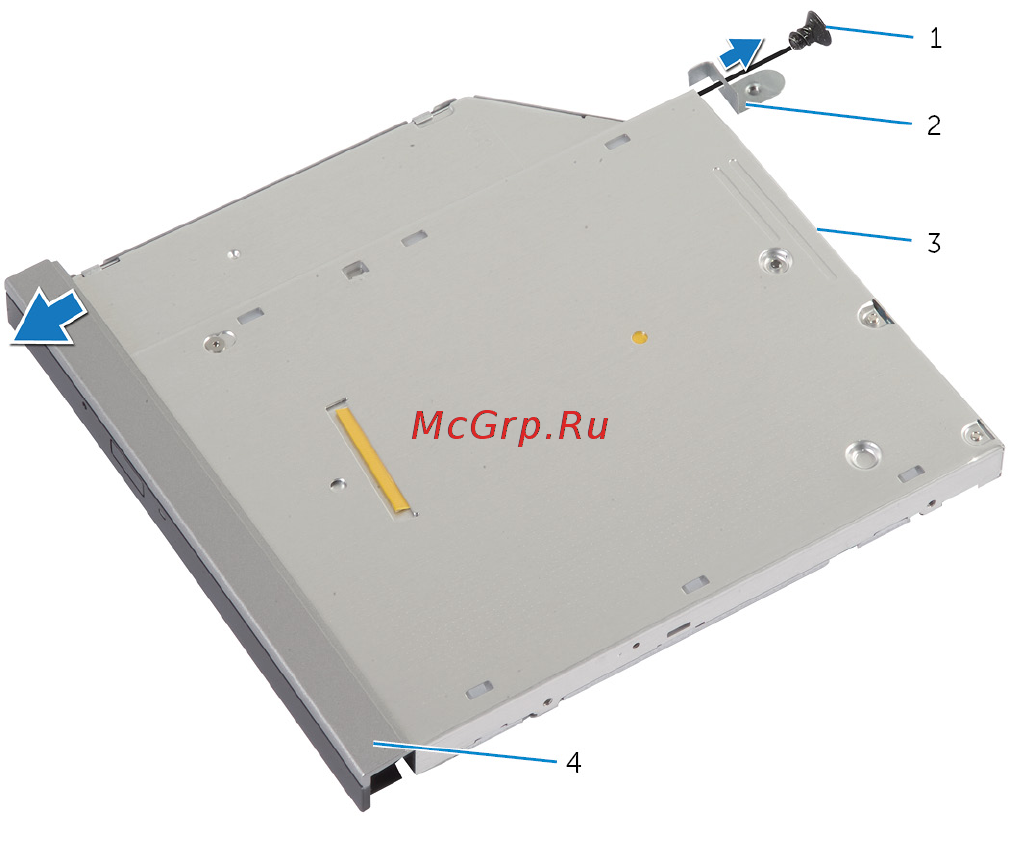

5 Аккуратно подденьте лицевую панель оптического дисковода и извлеките ее
из оптического дисковода.
1 винт 2 скоба оптического
дисковода
3 оптический дисковод 4 лицевая панель оптического
дисковода
21
