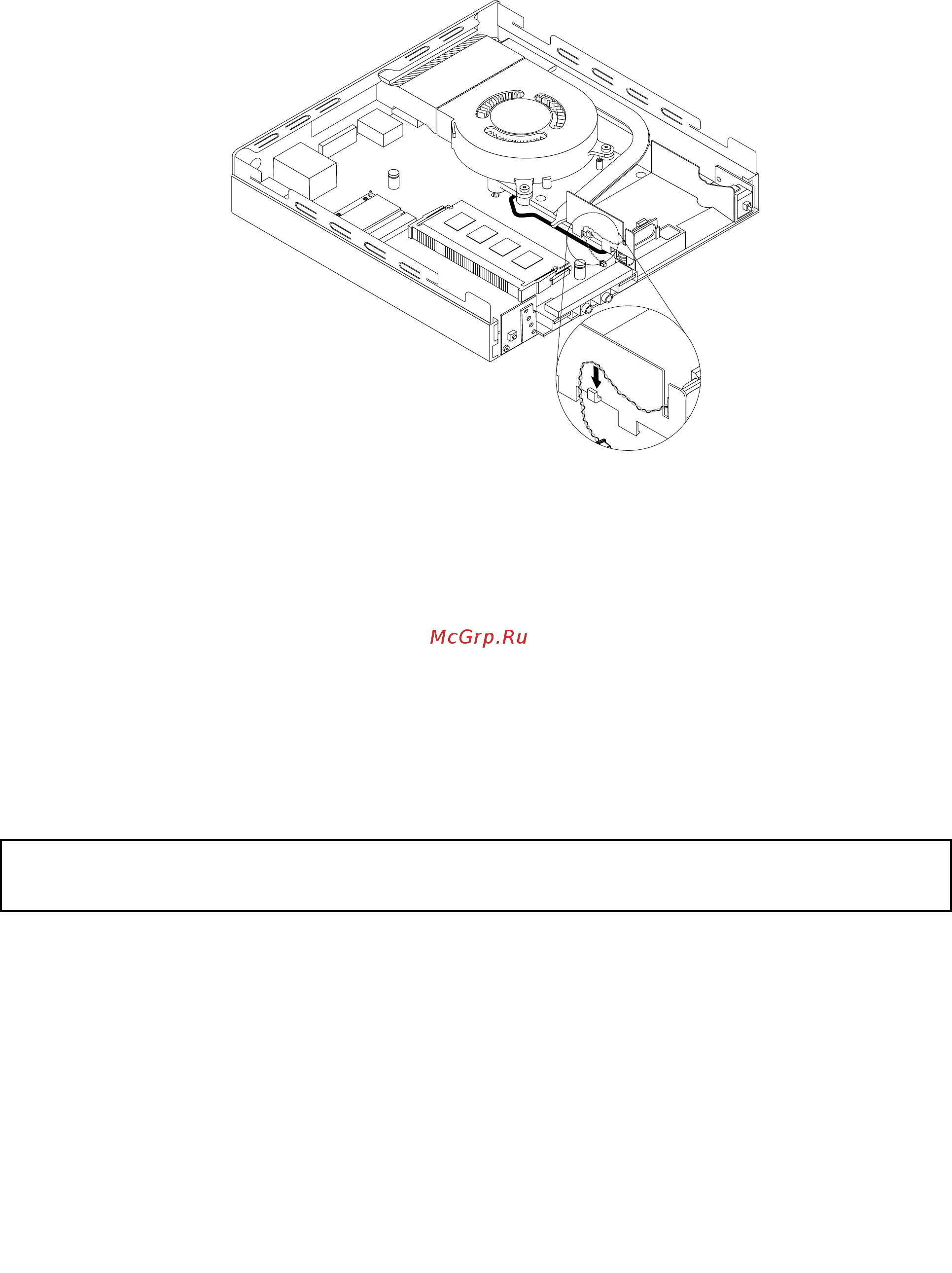

9.Закрепитекабельвнутреннегодинамикавфиксирующейзащелкесбокукрепежнойскобы
модулятермодатчика.
Рис.63.Закреплениекабелявнутреннегодинамика
10.Подсоединитекабельновоговнутреннегодинамикаксоответствующемуразъемуна
материнскойплате.Смотритераздел“Какнайтикомпоненты,установленныенаматеринской
плате”настранице13.
11.Установитеблокжесткогодисканаместо.Смотритераздел“Установкаиизвлечениеблока
жесткогодиска”настранице58.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьустановкуилизамену,см.вразделе“Чтонужносделать
послезаменыкомпонентов”настранице81.
Заменадатчикаустановленногокожуха
Внимание:
Неоткрывайтекорпускомпьютераинепытайтесьегоремонтировать,непрочитавпредварительнораздел
“Важнаяинформацияпотехникебезопасности”настраницеv.
Вэтомразделеприведеныинструкциипозаменедатчикаустановленногокожуха,которыйтакже
называетсядатчикомвмешательства.
Чтобызаменитьдатчикустановленногокожуха,выполнитеописанныенижедействия.
1.Выключитекомпьютеривыньтеизрозетоквилкивсехшнуровпитания.
2.Снимитекожухкомпьютера.Смотритераздел“Какснятькожух”настранице56.
3.Найдитедатчикустановленногокожухавкомпьютере.Смотритераздел“Расположение
компонентов”настранице12
.
4.Отключитекабельдатчикаустановленногокожухаотматеринскойплаты.
72ThinkCentreM73Руководствопользователя
