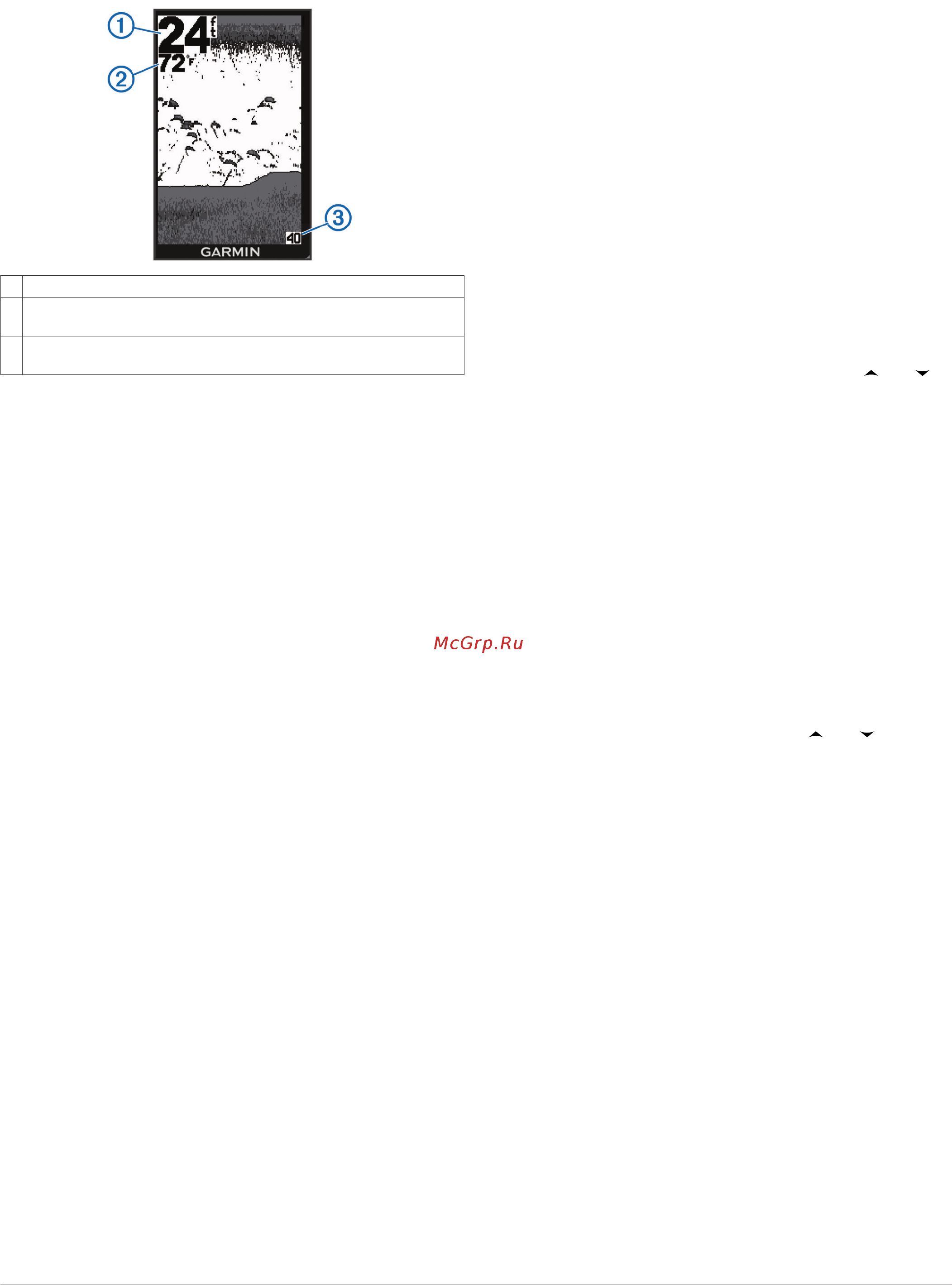

Дисплей сонара
À
Глубина дна
Á
Температура воды (если подключен датчик, поддерживающий
эту функцию)
Â
Показанная на экране глубина (при прокрутке экрана справа
налево)
Сонар
Вид сонара DownVü
ПРИМЕЧАНИЕ. не все модели поддерживают технологию
сонара и датчиков DownVü.
ПРИМЕЧАНИЕ. чтобы сонар поддерживал функцию
сканирования DownVü, необходим совместимый
картплоттер или рыбопоисковый эхолот, а также
совместимый датчик.
DownVü высокочастотный сонар обеспечивает более четкое
изображение происходящего под судном, что позволяет
получить более полное представление об объектах, над
которыми проходит судно.
Обычные датчики выпускают конусообразный луч. DownVü
Сонар с технологией сканирования выпускает узкий луч,
схожий по форме с лучом копировальной машины. Этот луч
обеспечивает более четкое, напоминающее фотографию
изображение того, что находится под судном.
Частоты сонара
ПРИМЕЧАНИЕ. доступные частоты зависят от
используемого датчика.
Настройка частот позволяет приспособить сонар для
конкретных целей и под определенную глубину.
Высокие частоты используют узкие лучи и лучше подходят
для высоких скоростей судна и сложных морских условий.
Уровень разрешения дна и термоклин будут более высоким,
если использовать высокие частоты.
Низкие частоты используют более широкие лучи, которые
охватывают большую площадь и позволяют рыбакам
видеть больше целей, однако они могут создавать более
высокий уровень поверхностного шума и ухудшать
непрерывность сигнала со дна при сложных морских
условиях. Широкие лучи создают большие арки для эхо-
сигналов от рыбы, поэтому они идеально подходят для
обнаружения рыбы. Использование широких лучей также
лучше подходит для большой глубины, поскольку низким
частотам легче ее достичь. Их можно использовать для
определения структуры дна (например, наличия куч
хвороста).
Выбор частоты
1
Выберите MENU.
2
Выберите Частота или ЧАСТОТА.
3
Выберите частоту.
Настройка диапазона шкалы глубин
Устройство позволяет настроить диапазон шкалы глубин,
которая отображается в правой части экрана.
Автоматическая настройка диапазона устанавливает дно на
нижней трети экрана сонара; эту функцию удобно
использовать для отслеживания дна при слабых и средних
изменениях рельефа.
Если глубина изменяется сильно (например, свал или
клиф), вы можете настроить диапазон вручную, чтобы
увидеть конкретный диапазон глубин. Дно будет
отображаться на экране, если оно входит в диапазон,
установленный вручную.
1
Выберите пункт MENU > Диапазон.
2
Выберите один из вариантов.
• Для того чтобы включить автоматическую настройку
диапазона в зависимости от глубины, выберите пункт
Авто.
• Чтобы вручную увеличить или уменьшить диапазон,
выберите пункт Вручную, затем выберите или .
ПРИМЕЧАНИЕ. настройки дипазона одной страницы
применяются к настройкам всех страниц.
Настройка масштаба
Вы можете настроить масштаб вручную, установив
интервал и фиксированную начальную глубину. Например,
если глубина составляет 15 метров, и начальная глубина —
5 метров, на устройстве отображается увеличенная область
глубиной от 5 до 20 метров.
Устройство также может автоматически настроить масштаб,
установив интервал. Устройство высчитывает область
масштабирования со дна. Например, если для интервала
установлено значение 10 м, то устройство будет
отображать данные, собранные с глубины 10 м от уровня
дна.
1
Выберите MENU > Масштаб.
2
Выберите пункт Вручную или Авто.
3
Выберите пункт Угол, затем выберите или , чтобы
увеличить или уменьшить увеличенную область.
4
При необходимости выберите пункт Глубина, чтобы
поднять или опустить окно увеличения.
ПРИМЕЧАНИЕ. окно увеличения отслеживает дно
только в режиме "Авто".
Приостановка экрана сонара
Выберите пункт MENU > Пауза.
Настройка скорости прокрутки сонара
Устройство позволяет установить скорость прокрутки
экрана сонара справа налево. При увеличении скорости
прокрутки на экране отображаются более подробные
данные, особенно при движении судна или тралении. При
снижении скорости прокрутки на экране дольше
отображаются данные сонара.
1
Выберите пункт MENU > Настройка > Сонар >
Прокрутка.
2
Выберите скорость прокрутки.
ПРИМЕЧАНИЕ. настройки скорости прокрутки одной
страницы применяются ко всем страницам.
