14 3
ДЕТАЛИ СБОРКИ ОСНОВАНИЯ «КОРВЕТ ЭКСПЕРТ 464-860М»
*- позиция по схеме сборки
№* Код НАИМЕНОВАНИЕ №* Код НАИМЕНОВАНИЕ
1 131928 Поперечина 16 131943 Болт
2 131929 Плита опорная правая 17 131944 Шайба
3 131930 Ось 18 131945 Винт установочный
4 131931 Ножка складная левая 19 131946 Втулка
5 131932 Опорный штырь 20 131947 Поперечина
6 131933 Гайка 21 131948 Винт
7 131934 Вал 22 131949 Подпятник
8 131935 Втулка 23 131950 Шайба
9 131936 Втулка короткая 24 131951 Винт регулировочный
10 131937 Труба 25 131952 Ножка складная правая
11 131938 Гайка 26 131953 Вал
12 131939 Штырь направляющий 27 131954 Болт
13 131940 Плита опорная левая 28 131955 Пластина соединительная
14 131941 Ось 29 131956 Опора роликовая
15 131942 Шайба

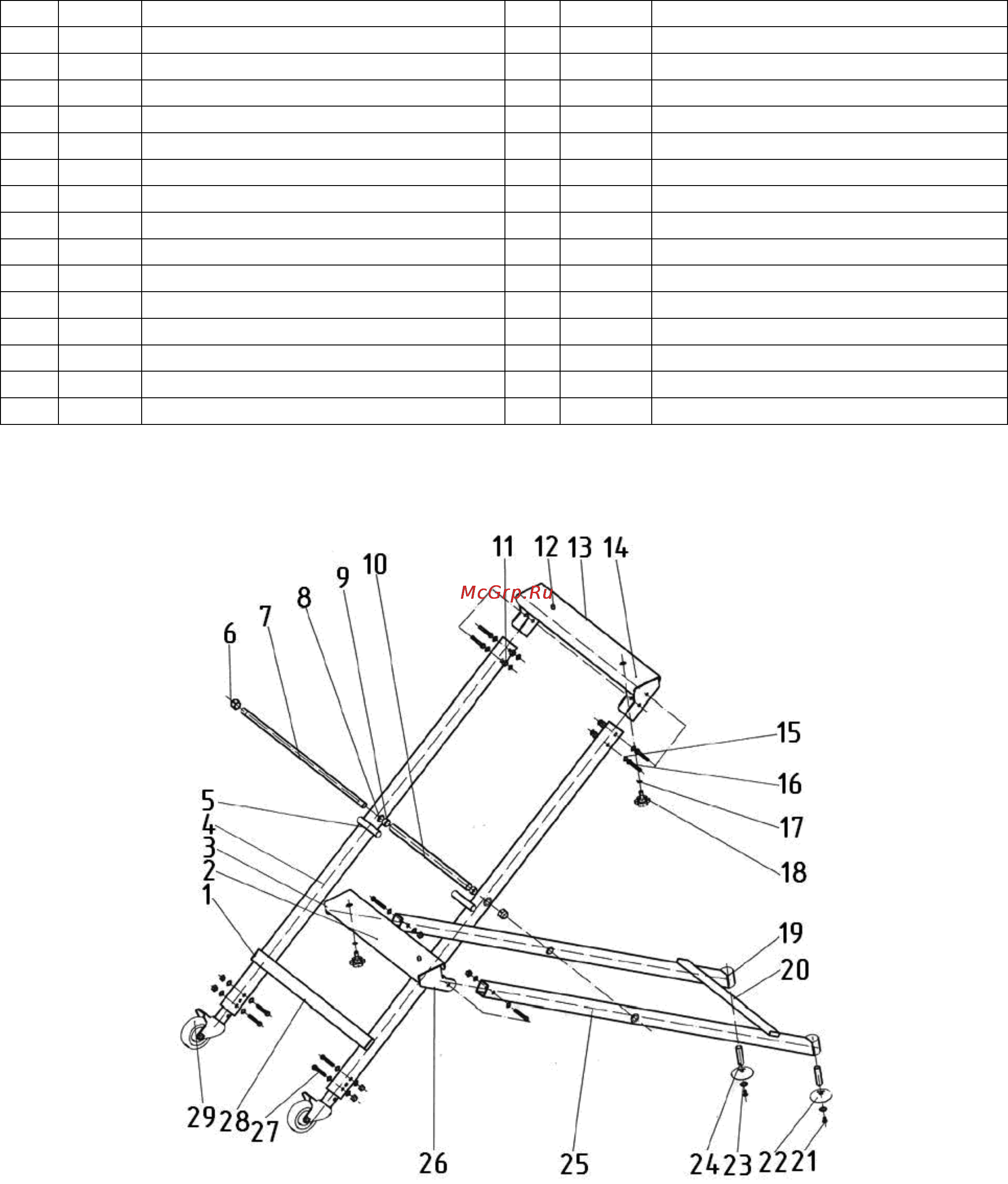

СХЕМА СБОРКИ ОСНОВАНИЯ «КОРВЕТ ЭКСПЕРТ 464-860М»
Уважаемый покупатель!
Вы приобрели переносной электрический плиткорез, изготовленный в КНР компанией ИНСТРИМПЕКС под
контролем российских специалистов по заказу ООО «ЭНКОР-Инструмент-Воронеж». Перед вводом в экс-
плуатацию переносного электрического плиткореза внимательно и до конца прочтите настоящее руководс-
тво по эксплуатации и сохраните его на весь срок использования.
CОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2.
ТЕХНИЧЕСКИЕ ДАННЫЕ
3. РАСПАКОВКА
4. КОМПЛЕКТНОСТЬ
5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5.1. Общие указания по обеспечению безопасности при работе с плиткорезом
5.2. Дополнительные указания по обеспечению безопасности
6. ПОДКЛЮЧЕНИЕ ПЛИТКОРЕЗА К ИСТОЧНИКУ ПИТАНИЯ
6.1. Электрические соединения. Требования к электрическому шнуру питания
6.2. Требования при обращении с двигателем
7. УСТРОЙСТВО
8. СБОРКА
9. УСТАНОВКА ПЛИТКОРЕЗА
10. СНЯТИЕ И УСТАНОВКА ОТРЕЗНОГО ДИСКА
11. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
11.1. Подготовка к работе
11.2. Установка параллельного упора
11.3. Установка углового упора
11.4. Наклонное резание
11.5. Регулировка вертикального положения диска
12. РАБОТА С ПЛИТКОРЕЗОМ
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
14. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
16. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
ДЕТАЛИ СБОРКИ ПЛИТКОРЕЗА «КОРВЕТ ЭКСПЕРТ 464-860М»
СХЕМА СБОРКИ «КОРВЕТ ЭКСПЕРТ 464-860М»
ДЕТАЛИ СБОРКИ ОСНОВАНИЯ «КОРВЕТ ЭКСПЕРТ 464-860М»
СХЕМА СБОРКИ ОСНОВАНИЯ «КОРВЕТ ЭКСПЕРТ 464-860М»
Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации переносного
электрического плиткореза модели “КОРВЕТ ЭКСПЕРТ 464-860М”.
Надёжность работы переносного электрического плиткореза и срок его службы во многом зависят от его гра-
мотной эксплуатации, поэтому перед его сборкой и пуском необходимо внимательно ознакомиться с настоящим
руководством.
