4 13
1. ОБЩИЕ УКАЗАНИЯ
1.1. Плиткорез переносной электрический модели
“КОРВЕТ ЭКСПЕРТ 464-860М” (далее плиткорез) пред-
назначен для резки с водяным охлаждением отрезным
диском в размер всех видов натуральной и искусствен-
ной керамической облицовочной, напольной и тротуар-
ной плиток под прямым углом и углом 45
0
, наклонными
углами до 45
0
, а также для комбинированной резки.
1.2. Плиткорез предназначен для работы от однофаз-
ной сети переменного тока напряжением 220 В частотой
50 Гц.
1.3. Плиткорез предназначен для эксплуатации в сле-
дующих условиях:
- температура окружающей среды от 1
0
до 35
0
С;
- относительная влажность воздуха до 80 % при темпе-
ратуре 25
0
С.
1.4. Если плиткорез внесен в зимнее время в отапли-
ваемое помещение с улицы или из холодного помеще-
ния, не распаковывайте и не включайте его в течение
8 часов. Плиткорез должен прогреться до температу-
ры окружающего воздуха. В противном случае он может
выйти из строя при включении.
1.5. Приобретая плиткорез, проверьте его
работоспо-
собность, комплектность, наличие гарантийных тало-
нов в руководстве по эксплуатации, дающих право на
бесплатное устранение заводских дефектов в период
гарантийного срока, при наличии на них даты продажи,
штампа магазина и разборчивой подписи или штампа
продавца.
1.6. После продажи плиткореза претензии по его неком-
плектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры
плиткореза приведены в табл. 1
Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 10%
Частота сети, Гц 50
Род тока переменный, однофазный
Тип двигателя асинхронный
Привод прямой
Частота вращения отрезного диска, на холостом ходу, мин
-1
2850
Номинальная потребляемая мощность, Вт 800
Размеры отрезного диска:
- наружный диаметр отрезного диска, мм
- внутренний диаметр (посадка) отрезного диска, мм
200
25,4
Угол резания, град.:
- прямой рез
- косой рез
- наклонный рез
90
45
до 45
Максимальная длина резания, мм 890
Максимальная глубина резания, мм 30
Размер рабочего стола, мм 1030 х 455
Габаритные размеры упаковки, мм 1220 х 560 х 500
Масса (
нетто/брутто), кг 43/46
2.2. По электробезопасности плиткорез модели “КОРВЕТ ЭКСПЕРТ 464-860М” соответствует I классу защиты от
поражения электрическим током.
В связи постоянным совершенствованием технических характеристик моделей, оставляем за
собой право вносить изменения в конструкцию и комплектность. При необходимости информация об этом
будет прилагаться отдельным листом к «Руководству»
3. РАСПАКОВКА
3.1. Откройте коробку и извлеките плиткорез и все ком-
плектующие детали из коробки.
3.2. Проверьте комплектность.
4. КОМПЛЕКТНОСТЬ (Рис.1)
4.1. В комплект поставки входит:
А. Плиткорез 1 шт.
Б. Упор параллельный 1 шт.
В. Винт фиксации параллельного упора 2 шт
Г. Винт установочный 2 шт.
Д. Упор угловой 1 шт.
Е. Винт регулировочный 2 шт.
Ж. Подпятник опорный 2 шт.
З. Струбцина 1 шт.
И. Ключ специальный 1 шт.
К. Крепеж 1 к-кт.
Л. Ключ торцевой 1 шт.
М. Опора роликовая 2 шт.
Н. Основание 1 шт.
Код для заказа 27265
5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5.1. Общие указания по обеспечению безопасности
при работе с плиткорезом.
ПРЕДУПРЕЖДЕНИЕ: не подключайте плиткорез к
сети питания до тех пор, пока внимательно не оз-
накомитесь с изложенными в «Руководстве» реко-
мендациями и поэтапно не пройдете все пункты на-
стройки и регулировки плиткореза.
Работа с плиткорезом в состоянии алкогольного или
наркотического опьянения категорически запреща-
67 131830 Скоба кабеля 148 131911 Соединитель тип 1
68 131831 Стопор 149 131912 Соединитель тип 2
69 131832 Уплотнитель 150 131913 Скоба
70 131833 Пробка 151 131914 Пластина
71 131834 Точка заземления 152 131915 Опора
72 131835 Клеммный блок 153 131916 Фиксатор опорной стойки
73 131836 Клемма 154 131917 Скоба замка
74 131837 Хомут 155 131918 Поддон
75 131838 Втулка
156 131919 Насос водяной
76 131839 Разъем кабельный 157 131920 Штуцер
77 131840 Корпус магнитного пускателя 158 131921 Шланг
78 131841 Ось струбцины 159 131922 Петля
79 131842 Винт струбцины 160 131923 Ось
80 131843 Струбцина 161 131924 Пружина
81 131844 Винт 162 131925 Опора

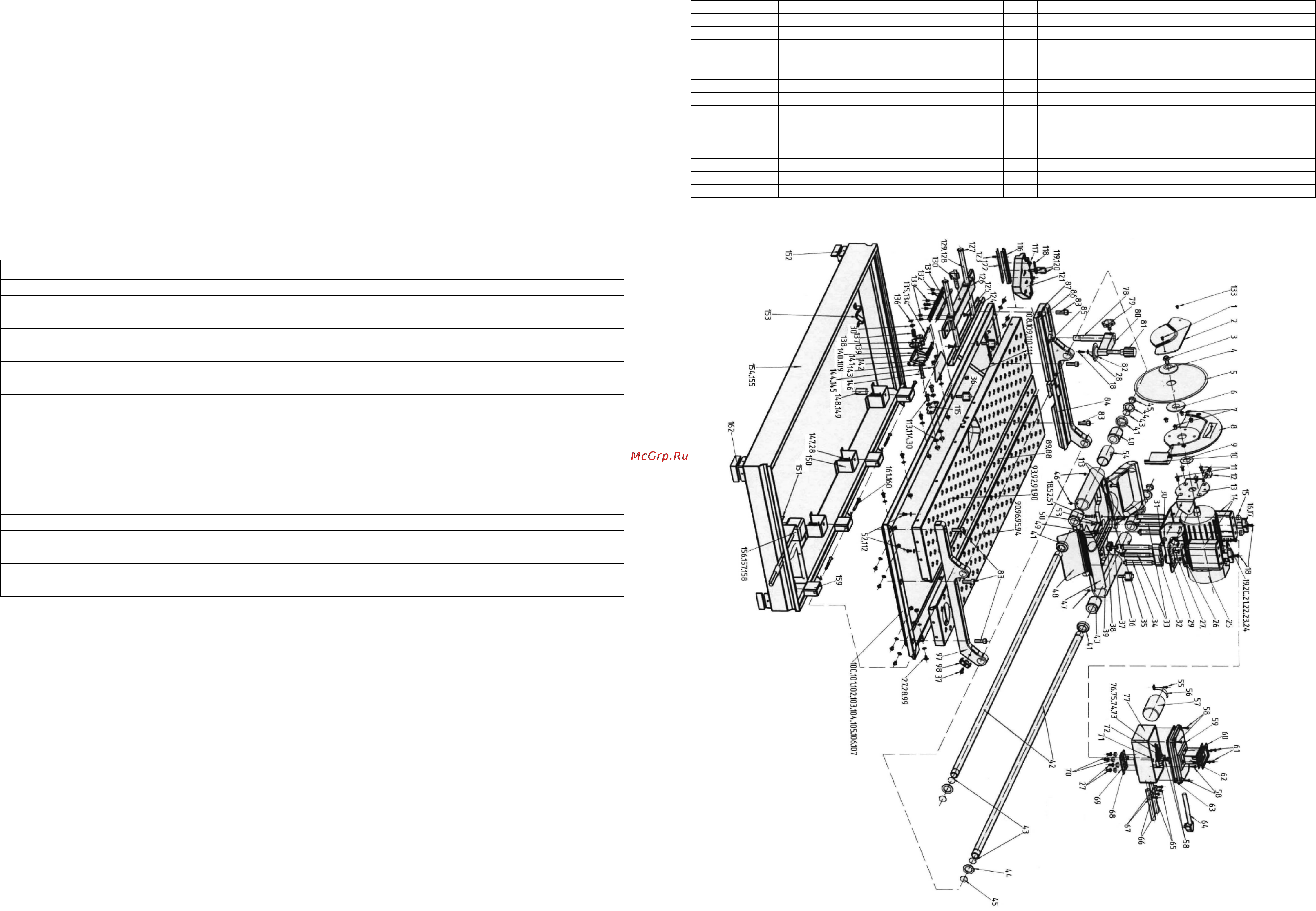

СХЕМА СБОРКИ «КОРВЕТ ЭКСПЕРТ 464-860М»
